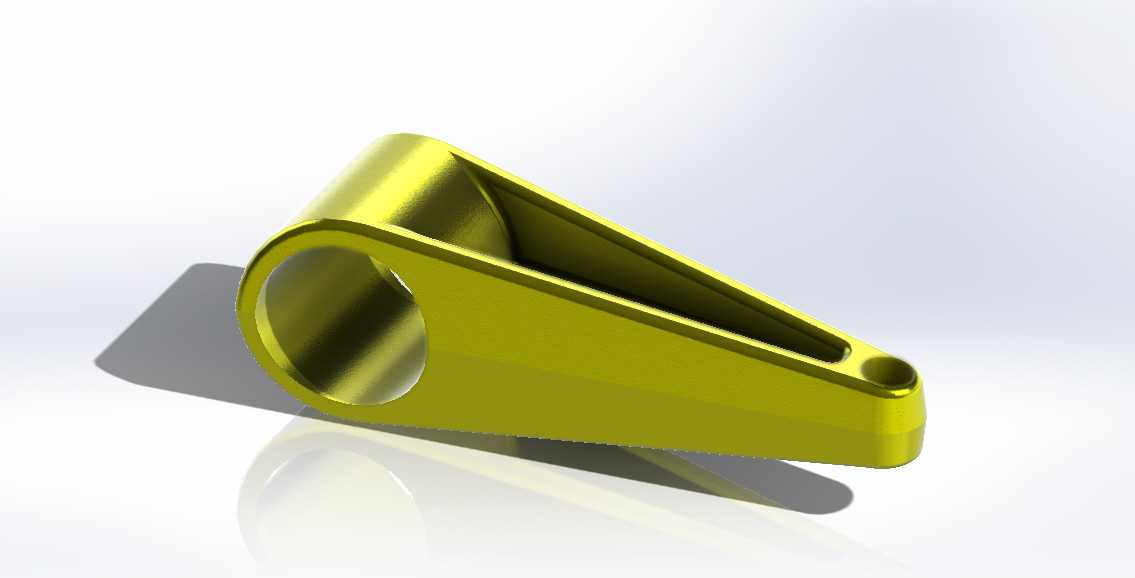

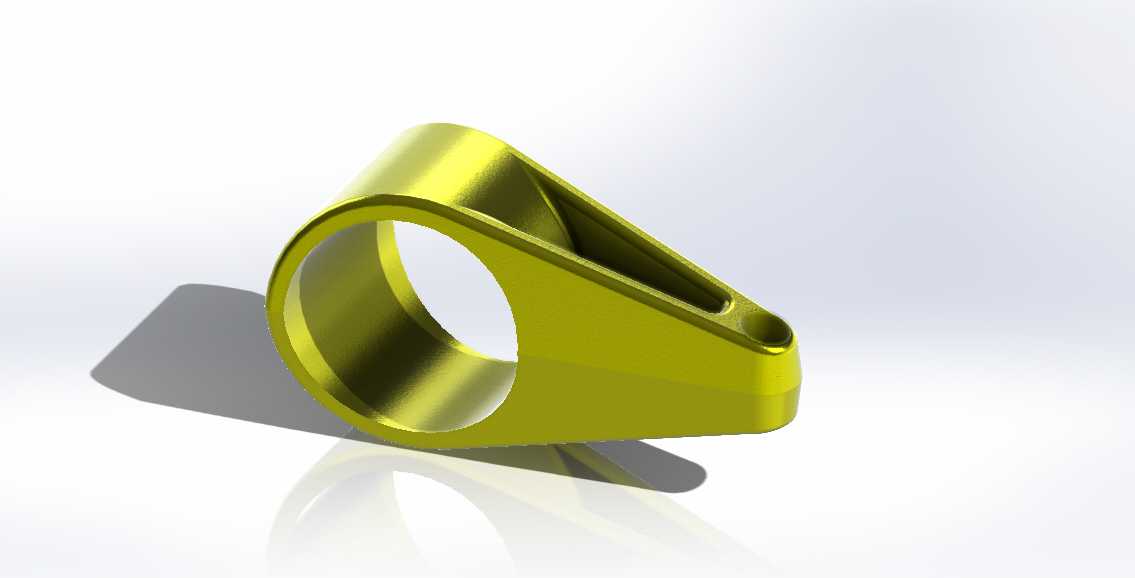

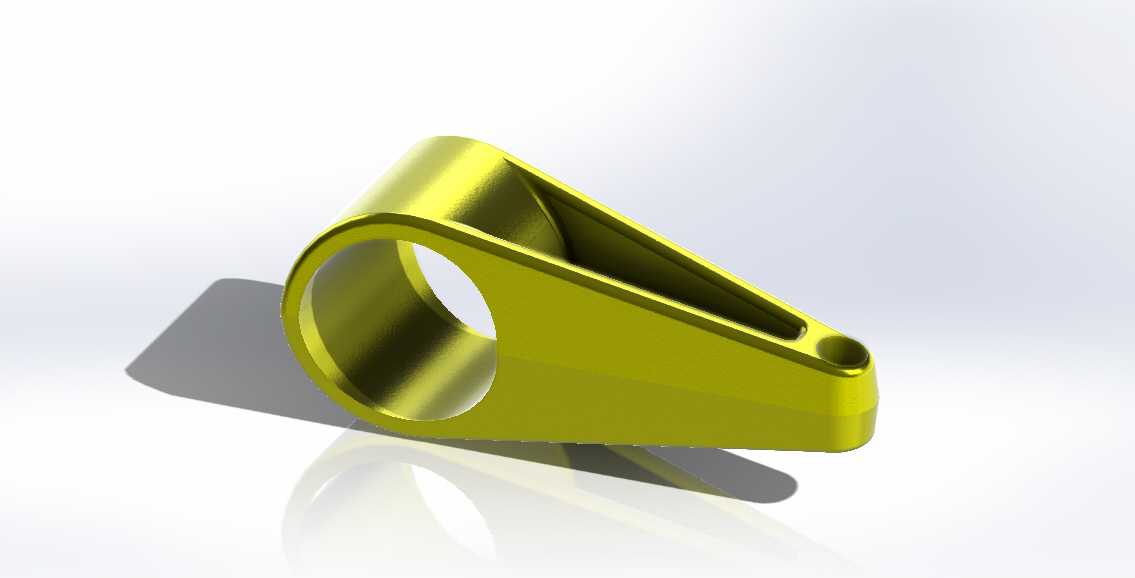

环形斜槽式金属连接支撑构件结构设计

　　在轻工输送设备、小型工装夹具以及非标自动化生产线的末端执行机构中，这类带斜向开槽的环形支撑构件是十分常见的传力与定位部件，很多初次接触这类结构的设计者容易忽略环形壁厚与开槽位置的应力匹配关系，导致实际装机后出现槽口根部开裂或者环形配合面抱死的问题。从实际应用场景来看，这类构件大多承担两个核心功能：一是通过内孔的环形面与配套的光轴或者定位销形成间隙配合，完成构件自身的径向定位，保证构件在轴向上可以有小范围的滑动调整空间；二是通过斜向开设的通槽，穿入锁紧螺钉或者定位销，当环形面套入轴件后，拧紧斜槽内的紧固件，就能让环形结构产生微量的弹性形变，抱紧内部的轴件，实现位置的快速锁定，不需要额外加工键槽或者定位孔，非常适合需要频繁调整工位的小型工装场景。

　　设计这类构件的时候，首先要确定的是内孔的配合公差，常规工况下如果是用于手动调整的工装，内孔选H7/g6的间隙配合就足够，既保证滑动顺畅，又不会因为间隙过大出现锁紧后的偏摆；如果是用于有振动的设备工位，内孔可以选H7/h6的过渡配合，配合斜槽的锁紧力，能大幅降低长期运行后的松动概率。斜槽的开设位置并不是随意选取的，槽的中心线需要与环形内孔的轴线形成15到20度的夹角，这个角度范围是经过大量实际验证的：角度过小，锁紧时螺钉的压紧力转化为环形抱紧力的效率太低，需要施加很大的拧紧力矩才能锁死；角度过大，斜槽的根部会出现应力集中的锐角，反复锁紧松开的过程中很容易从槽根处断裂。槽的宽度要比配套使用的锁紧螺钉公称直径大0.2到0.3毫米，保证螺钉可以顺利穿入，同时不会因为间隙过大导致锁紧时构件出现周向转动。

　　从外形尺寸的边界来看，这类构件的环形外径一般比内孔直径大1.2到1.5倍，这个壁厚范围既能保证锁紧时有足够的弹性形变空间，又不会因为壁厚过大导致需要的锁紧力矩超出常规螺钉的承受范围。斜槽的末端距离环形外圆面的壁厚不能小于3毫米，否则锁紧时这个位置会因为应力过大出现塑性形变，失去抱紧能力。构件的轴向宽度需要根据实际承受的载荷来确定，常规轻载工况下宽度取内孔直径的0.8倍即可，如果是承受径向载荷的支撑场景，宽度可以加到内孔直径的1.2倍，增大与轴件的接触面积，降低接触面的压应力，避免长期受力后出现压痕影响调整精度。

　　实际装机使用的时候要注意，这类构件的安装方向需要匹配载荷的受力方向，斜槽的开口方向要朝向载荷施加的反方向，这样锁紧之后，工作载荷会让斜槽的配合面压得更紧，不会因为长期受载出现螺钉松动的情况。如果是用于有腐蚀环境的工况，比如食品加工生产线的输送工位，构件表面需要做阳极氧化或者镀镍处理，避免锈蚀导致环形配合面卡死，无法调整位置。另外在建模过程中，斜槽与环形内外圆的相交位置必须做R0.5以上的圆角过渡，绝对不能保留直角棱边，这个细节很多新手设计者容易忽略，直角位置的应力集中系数能达到圆角过渡的3倍以上，哪怕是静态载荷下也可能出现开裂，更别说有交变载荷的工况。

　　很多人在做这类结构的受力校核时，会直接用整体环形的强度公式计算，这其实是不准确的，因为斜槽的存在已经破坏了环形的整体连续性，校核的时候需要把斜槽根部作为危险截面，计算截面的弯曲应力和剪切应力，确保应力值低于材料屈服强度的三分之一，留出足够的安全余量。常用的加工材料如果是普通工况用6061铝合金就足够，重量轻加工成本低，锁紧时的弹性形变量也合适；如果是重载或者有磨损的工况，可以选45号钢做调质处理，表面发黑防锈，耐磨性比铝合金好很多，但是锁紧时的形变量小，需要适当调整斜槽的宽度和角度，保证有足够的抱紧力。
