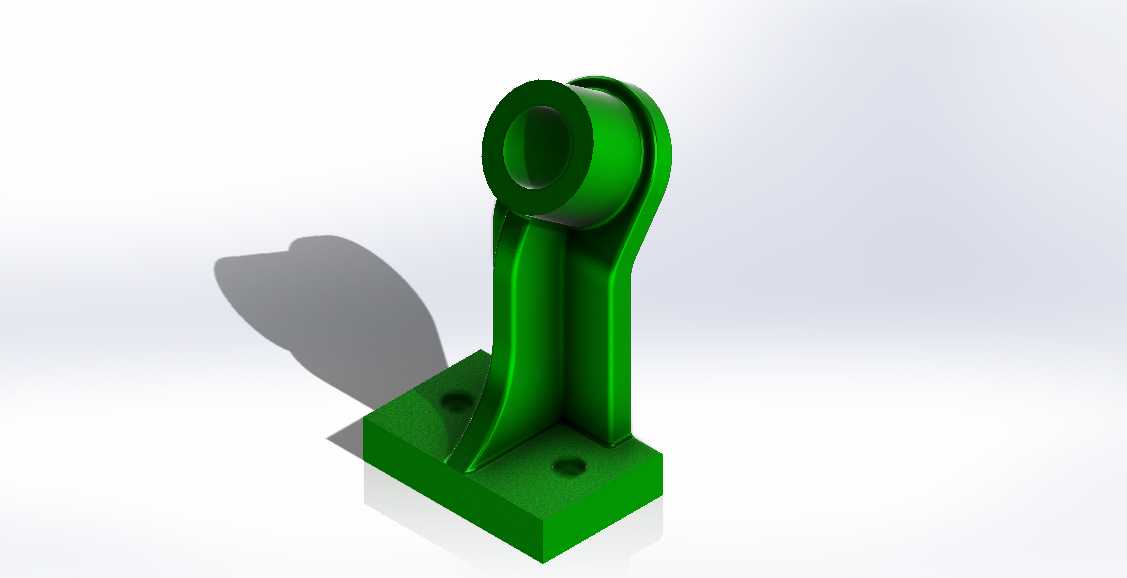

立式带座铰接支撑座机械结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337971
  • 立式带座铰接支撑座机械结构设计

  这类立式带座铰接支撑结构,在轻工输送线、小型工装夹具、非标自动化设备的连杆传动环节应用十分普遍,核心作用是为做定轴摆动的杆件提供稳定的回转支撑,同时通过底部安装面将摆动负载传导至设备机架,避免支撑点出现应力集中导致的结构变形。从实际使用场景来看,这类零件常被用在小型物料拨送机构、工位挡停摆臂、手动工装的压紧臂铰接位置,相比一体式铸造成型的支座,这种筋板加强的结构在同等重量下能获得更高的支撑刚度,适配中低速、中低负载的摆动工况。

  设计层面首先考虑的是安装边界的适配性,底部方形安装座设置两个对称的沉头安装孔,孔位间距按照常规小型铝型材机架、钢板焊接机架的安装孔系匹配,沉头深度适配常用内六角圆柱头螺钉的头部尺寸,安装后螺钉头部不会突出座体表面,避免干涉周边运动部件。座体底部与安装面贴合的区域做了平面度要求,安装时无需额外加工调整垫,即可保证支撑面与机架的贴合度,减少装配后的附加应力。

  上部的铰接孔是整个零件的核心功能区域,孔的内径按照常用的铰接销轴尺寸系列设计,孔壁厚度经过载荷校核,在承受径向摆动载荷时不会出现孔口胀大变形,孔的两端做了微小的倒角处理,既方便销轴装配时的导入,也能去除机加工后的锐边,避免装配时划伤操作人员或者刮损配套的轴套零件。连接底部安装座和上部铰接筒的是两条对称布置的加强筋,筋板的厚度从根部到顶部做了渐变处理,靠近安装座的根部厚度更大,对应力传递路径上的应力集中区域做了结构补强,筋板的外形顺着载荷传导的方向做了圆弧过渡,没有直角突变结构,能有效降低交变载荷下的疲劳断裂风险。

  从功能特性来看,这种结构的支撑座不需要额外搭配焊接支架,直接通过螺栓固定即可使用,装配效率更高,同时整体结构没有冗余的设计部分,在满足支撑强度要求的前提下尽可能压缩了整体重量,适合安装在对安装空间、自重有要求的移动工装或者小型设备上。实际选型使用时需要注意,铰接孔的配合公差要根据摆动频率、负载大小选择,频繁摆动的工况下可以在孔内加装自润滑铜套,减少孔壁的磨损,延长零件的使用寿命;安装时要保证两个安装螺钉的锁紧力矩一致,避免座体安装后出现倾斜,导致铰接销轴出现别劲、卡滞的问题,影响摆动机构的正常运行。

  外形尺寸的设计上,整体高度控制在适配小型摆臂的安装区间,不会因为支座过高导致摆臂运动时出现过大的倾覆力矩,上部铰接筒的轴向长度按照配套摆臂的连接端宽度设计,保证摆臂安装后不会出现轴向窜动,同时预留足够的轴向间隙,避免温度变化导致的零件膨胀卡滞。筋板的外侧轮廓做了圆弧收边,没有突出的棱角,既减少了零件的整体占用空间,也能避免设备维护时磕碰划伤。这类零件的建模过程中,需要重点关注安装孔的位置度、铰接孔与安装面的平行度要求,这些形位公差直接影响最终装配后机构的运行顺畅度,建模时需要提前预留机加工的工艺余量,同时在结构转角处设置合理的铸造或者注塑圆角,适配不同的加工工艺要求,不管是采用3D打印单件打样,还是采用铸造、铣削批量加工,这个结构都能很好的适配工艺要求,不需要做过多的结构调整。
