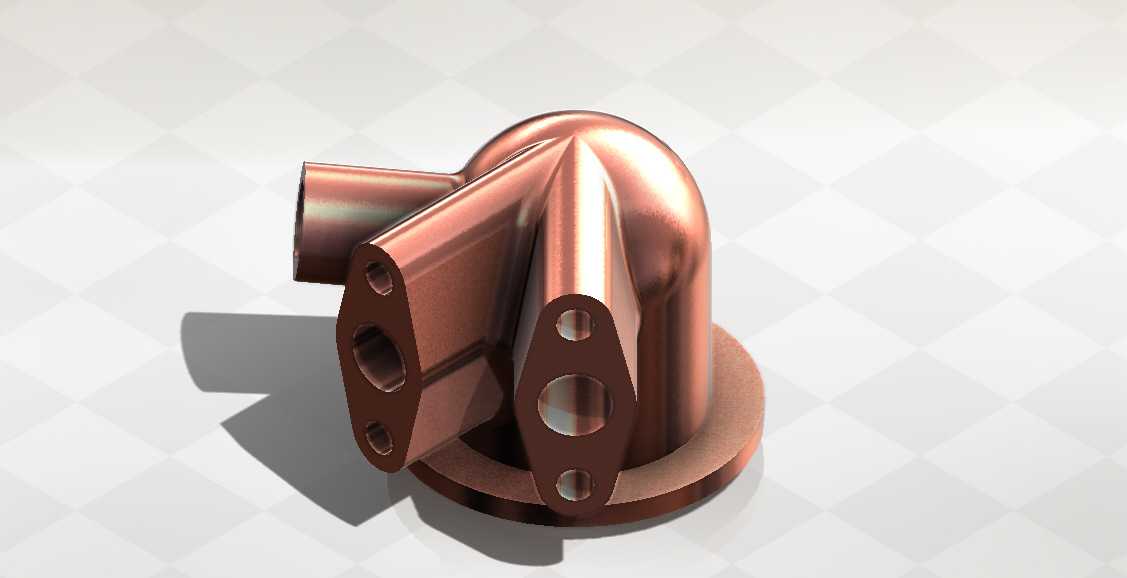

多通路铜制流体转接接头结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337972
  • 多通路铜制流体转接接头结构设计

  这类多通路转接构件,常应用在液压动力单元、润滑系统集中供油回路、小型气动控制模组的管路排布场景中,承担不同通径管路的汇流、分流以及流向转接作用,能在有限的安装空间内完成多根管路的对接,减少管路弯折带来的流阻损失,同时降低管路接头的整体泄漏风险。从实际使用场景来看,这类构件多布置在设备内部靠近执行元件的位置,比如小型液压工作站的阀组外侧、自动化生产线的气动分配节点、内燃机周边的润滑油路分路位置,不需要额外加装转接块就能实现三个以上通路的介质输送,适配矿物液压油、润滑脂、压缩空气等多种常规工业介质的输送需求。

  设计这类构件时,首先要考虑的是内部流道的圆滑过渡,避免直角弯折造成的介质紊流,尤其是输送带有一定粘度的润滑油时,流道内壁的顺滑程度直接影响管路的压力损失,所以建模阶段会优先做流道的布尔运算后再做圆角过渡处理,保证介质流动时不会出现局部滞流区,长期使用也不会因为介质沉积造成通路堵塞。外部结构上,底部的法兰盘是核心安装基准,法兰端面的平面度需要控制在合理公差范围内,安装时配合密封垫片就能实现端面静密封,法兰上预留的安装孔位要匹配常用的螺栓规格,孔位的位置度公差要保证安装时不会出现螺栓别劲的情况,避免长期受振动影响出现密封失效。

  侧面伸出的不同长度、不同通径的接口,分别对应不同规格的管路对接需求,每个接口的端面都设计了密封面结构,可适配卡套式接头、扩口式接头等多种常用管路连接形式,接口的壁厚根据对应通路的工作压力做差异化设计,高压侧的壁厚适当增加,低压侧的壁厚在满足强度要求的前提下做减薄处理,控制构件整体重量的同时避免材料浪费。构件顶部的圆弧过渡结构,一方面是为了消除内部流道的直角拐点,另一方面也能降低铸件生产时的应力集中,减少铸造过程中出现缩孔、裂纹的概率,毕竟这类铜制构件多采用精密铸造工艺生产,外形的圆滑过渡能大幅提升铸件的成品率。

  从安装边界来看,这类构件的外轮廓尺寸适配紧凑安装空间的需求,侧面伸出的接口角度经过排布优化,安装后相邻管路的操作空间足够,后期维护时不需要拆卸周边其他元件就能完成单个管路的拆装。构件的材质选用铜合金,除了具备较好的耐压、耐腐蚀性能外,铜材质的切削加工性能优异,后期对密封面、安装基准面做精加工时能获得较好的表面质量,同时铜材质的导热性较好,在输送温度稍高的介质时能起到一定的散热作用,降低管路密封件的老化速度。

  建模过程中需要重点关注各个接口的同轴度、法兰安装面与各接口轴线的垂直度,这些形位公差直接影响后续实际装配的密封性,另外各个通路的内部相交位置要做平滑处理,不能出现加工残留的凸台或者凹陷,避免介质流动时产生涡流造成管路振动。实际选型时,需要根据系统的工作压力、介质类型、管路通径匹配对应的接口规格,安装时要保证法兰端面与安装基面完全贴合,螺栓按照对角顺序逐步拧紧,避免因为受力不均造成法兰变形影响密封效果。这类多通路转接件相比多个单通接头拼接的结构,整体集成度更高,泄漏点更少,在空间受限的设备内部管路设计中应用十分广泛,能有效简化管路排布结构,降低设备整体的装配工作量,同时提升管路系统的运行可靠性。
