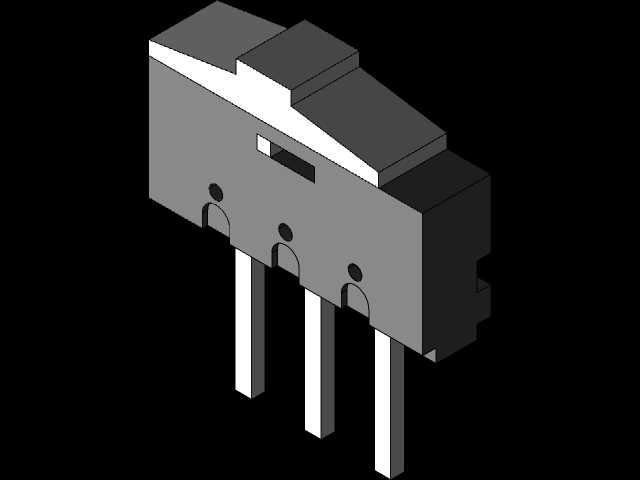

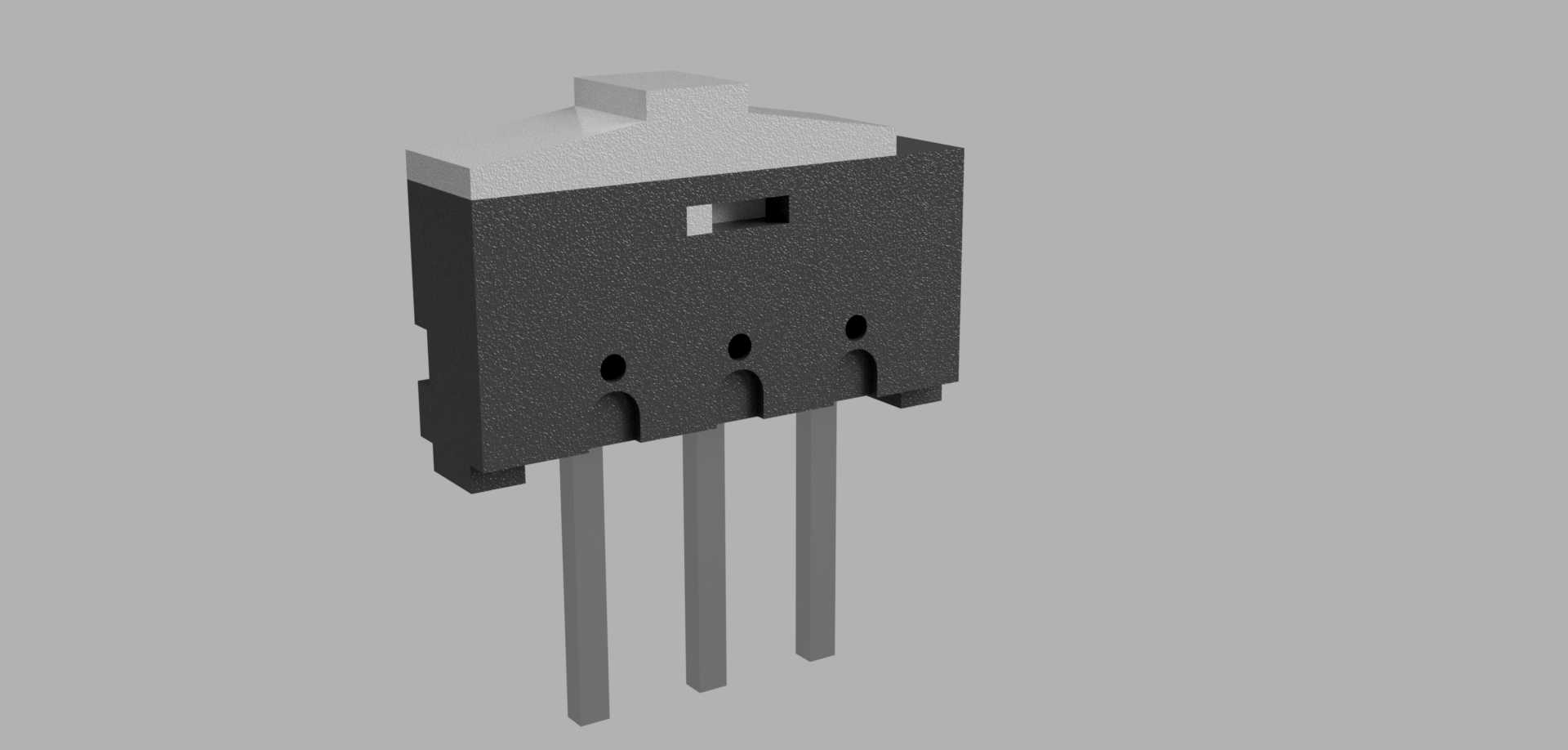

小型卧式ESP101转换开关三维结构

　　在消费电子、小型工控终端、便携检测设备的板级电路设计里，这类小型转换开关是实现电路通路切换、功能档位跳转的核心基础元件，很多刚接触板级结构设计的工程师容易忽略这类接插件的安装边界，导致后期打样时出现壳体干涉、引脚焊盘错位、拨杆行程受阻的问题，这个三维结构完整还原了开关的所有装配特征，能直接导入PCB结构协同设计环节做干涉校验。从实际使用场景来看，这类开关常被用在手持测量仪器的量程切换、小型音频设备的输入源切换、简易工控面板的档位选择场景里，相比贴片式轻触开关，它的拨杆式操作有更清晰的档位反馈，操作者不需要看面板标识，靠触感就能确认档位是否切换到位，在戴薄劳保手套操作的户外检测设备上，这种操作反馈的优势会更明显。

　　设计这类小型开关的三维结构时，首先要明确安装边界的硬约束：整体外形尺寸为10mm×6.5mm×2.5mm，属于板上安装的超小型元件，三个直插引脚的中心距、引脚伸出本体的长度、引脚直径都严格对应常规2.54mm网格PCB的焊盘规格，不需要额外定制非标准焊盘，能直接匹配通用波峰焊工艺要求。本体的安装定位靠底部与PCB表面贴合的平面实现，不需要额外的定位柱，三个引脚穿过焊孔后焊接就能完成固定，能承受常规波峰焊的温度冲击，不会出现壳体变形的问题。从功能结构来看，开关本体内部的动触片行程与外部拨杆的摆动角度完全匹配，拨杆的突出高度、摆动角度范围都做了精准还原，在做设备壳体的开孔设计时，可以直接提取拨杆的运动包络，确定面板开孔的尺寸与位置，

　　避免开孔过小卡住拨杆，或是开孔过大导致缝隙超标影响防护等级。开关本体的侧面没有突出的卡扣或是定位结构，所有安装受力都由三个焊接引脚承担，在做结构强度校核时，要注意拨杆的操作力不能超过引脚焊接的承受上限，常规使用场景下，单次拨动力控制在3N以内就能保证长期使用的可靠性，不会出现引脚脱焊的问题。很多工程师在选型这类开关时，容易只看电气参数忽略结构尺寸，比如只关注额定电流、接触电阻，却没核对拨杆的高度与本体厚度，导致后期装配时拨杆顶到壳体上盖，或是本体厚度超过板仓的净空要求，这个三维模型把所有外部特征都做了1:1还原，包括本体表面的定位凹槽、拨杆的倒角细节、引脚的端部倒角，导入装配环境后不需要再做二次修正，就能直接用来做干涉检查。

　　在做整机的跌落仿真时，也可以把这个开关的模型导入，赋予对应的塑料与金属材料属性，模拟跌落过程中开关本体与周边元件的碰撞情况，提前发现引脚受力过大的风险点。另外，这类开关的拨杆操作方向是沿本体长度方向摆动，在PCB布局时要注意周边元件的摆放，不要在拨杆的摆动路径上放置过高的电容、电阻元件，避免挡住拨杆的行程，通过三维模型的可视化校验，能在布局阶段就发现这类问题，减少后期改板的次数。对于做三维建模练习的从业者来说，这个模型也能作为小型接插件建模的参考案例，练习塑料件拔模角处理、金属引脚的简化建模、装配间隙的合理设置，掌握这类小型电子元件的建模精度控制要点，毕竟这类板级元件的建模精度不需要做到微米级，只要把安装相关的关键尺寸、运动包络做准确，就能满足结构设计的需求，过度追求细节反而会占用过多的装配资源，影响大装配体的运行流畅度。
