彩虹六号凯兹定律可展开式支撑装置

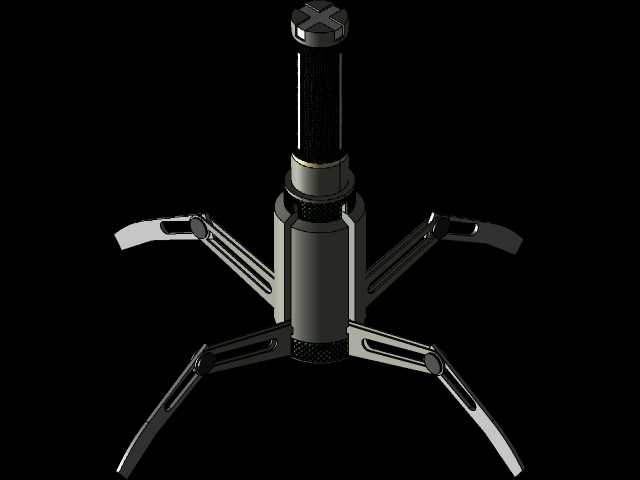

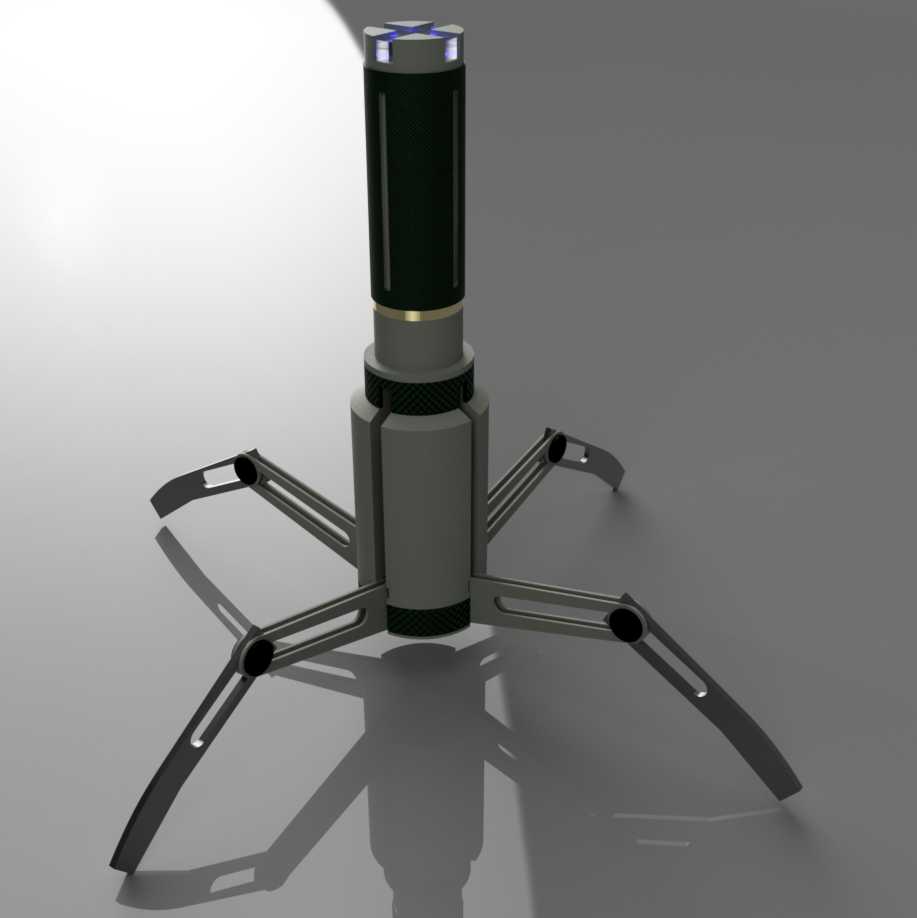

该支撑装置采用中心柱体搭配四组辐射式展开支脚的结构形式，在实际应用场景中可作为便携架设类设备的稳定承载基座，适配需要快速部署、临时固定的作业场景，比如户外临时勘测设备架设、便携照明设备支撑、小型信号中继装置的快速安放等场景，能够在不借助额外安装基面固定件的前提下，通过支脚的外展形成稳定的支撑跨度，抵消上部搭载设备的倾覆力矩。从功能特性来看，中心柱体为分段式结构，上部柱段为功能搭载区，可根据搭载需求预留不同规格的安装接口，柱体中部设置有支脚铰接回转座，四组支脚沿回转座周向均匀分布，单组支脚采用双杆镂空式结构，在保证支脚抗弯强度的前提下尽可能降低整体自重，支脚末端做圆弧过渡处理，避免架设时刮划接触基面，同时增大与基面的接触摩擦力，减少架设后的滑移风险。设计过程中优先考虑了收纳与展开的状态切换效率，支脚与中心回转座之间设置有限位结构，当支脚展开至预设最大角度时会自动卡止，无需额外的锁止操作即可完成架设状态的固定，收纳时支脚可沿铰接轴回转贴合至中心柱体外壁，整体收纳后为规整的圆柱形态，可直接放入配套的便携携行具中，大幅降低携行时的空间占用。外形尺寸方面，收纳状态下整体外径与中心柱体最大直径保持一致，长度方向根据搭载模块的不同可做适配调整，展开状态下支脚外展形成的支撑直径约为中心柱体直径的3.2倍，支撑高度可通过中心柱体的分段伸缩结构做小范围调节，调节区间覆盖常规架设场景的高度差需求，安装边界上需要注意，上部搭载设备的安装基面需与中心柱体上端面保持平行，搭载设备的重心投影需落在四支脚形成的支撑多边形范围内，最大搭载重量根据支脚材质的不同可做对应调整，采用工程塑料材质时可满足2kg以内设备的稳定支撑，采用铝合金材质时承载上限可提升至8kg。结构细节上，支脚与回转座的铰接部位采用耐磨衬套设计，反复展开收纳过程中不会出现铰接间隙过大的问题，中心柱体各分段之间设置有导向定位条，伸缩调节时不会出现周向转动，保证上部搭载设备的朝向精度，柱体外壁做防滑纹理处理，操作人员手持架设时可增大握持摩擦力，避免湿滑工况下脱手。该结构的设计思路核心是在便携性与支撑稳定性之间找到最优平衡点，区别于传统固定式三角支架，四支脚的周向均匀分布形式相比三支脚结构拥有更大的支撑冗余度，当其中某一支脚接触基面存在微小高度差时，其余三支脚仍可形成稳定的支撑平面，不会出现整体倾斜晃动的问题，同时镂空式的支脚结构在同等重量下拥有更高的结构刚度，相比实心支脚抗形变能力提升约40%，能够适应硬质水泥基面、硬质泥土基面、平整木质台面等多种不同的架设基面，无需额外配置脚垫配件即可完成稳定架设。
