工业级防破坏金属按钮结构设计

　　这类防破坏按钮常被部署在户外公共设备、工业控制柜、安防终端、自助服务机具的外露操作面，日常要面对硬物敲击、恶意撬动、液体泼溅、粉尘侵入等复杂工况，普通塑料按钮在这类场景下往往几个月就会出现壳体碎裂、触点失效的问题，而金属壳体的防破坏结构能在无额外防护外罩的前提下，直接满足外露安装的耐用性要求。从结构设计逻辑来看，这款按钮采用一体式金属外壳加工思路，外露操作面做了圆滑收边处理，没有突出的易受力撬动结构，按压面和外壳配合间隙控制在0.1mm以内，既不会因为间隙过大卡入细小杂物导致按压卡滞，也能避免恶意使用者用薄片工具插入缝隙撬动内部结构。外壳下部加工有标准细牙外螺纹，配套锁紧螺母即可完成面板安装，

　　安装时只需要在设备面板上开出对应直径的圆孔，将按钮从面板正面穿入，背面用螺母锁紧即可，不需要额外设计复杂的安装固定结构，适配1到5mm厚度的各类金属、塑料面板，安装边界兼容性很强。按钮的引脚采用直插式焊针设计，焊针长度预留了足够的焊接操作空间，既可以直接焊接在PCB板上，也可以通过接插件连接导线，接线时不需要额外转接配件，能减少装配环节的工序。内部触点结构做了密封处理，配合外壳的螺纹密封胶圈，能达到常规的防水防尘等级，即使在户外淋雨、车间粉尘较大的环境下，也不会因为水汽或者粉尘进入内部导致触点接触不良。操作面的按压行程设计得比较短，按压力度控制在适中区间，既不会因为行程过短导致误触发，也不会因为按压力度过大影响正常操作手感，

　　按压反馈清晰，操作人员能明确感知触发状态，避免操作时的重复按压问题。设计这类按钮的时候，首先要考虑的是外露部分的抗冲击性能，所以操作面的金属厚度比普通按钮厚30%以上，能承受直接的硬物冲击而不会凹陷变形，外壳的螺纹部分和主体是一体加工而成，不会出现螺纹部分受外力脱落的问题。很多自助设备的外露按钮容易被人为恶意破坏，除了抗冲击之外，防拆卸也是设计重点，这款按钮的锁紧结构在面板背面，从正面没有可以拆卸的受力点，恶意使用者无法从操作面直接把按钮从面板上撬下来，能大幅降低人为破坏导致的设备故障概率。在设备选型适配的时候，需要注意安装孔的开孔公差要控制在±0.2mm以内，开孔边缘不能有毛刺，避免安装时刮伤按钮外壳的密封胶圈，影响密封性能；

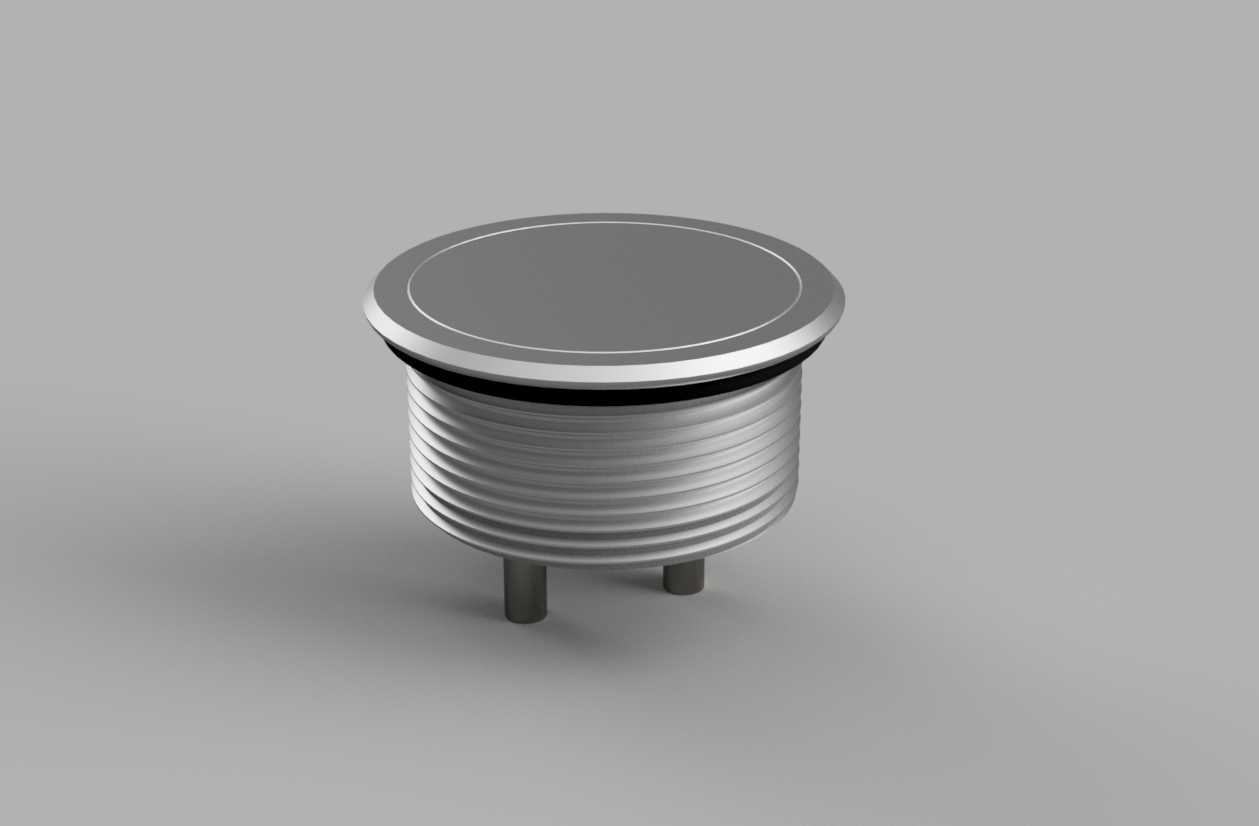

　　焊接引脚的时候要控制焊接温度和时间，避免高温传导到按钮内部损坏触点的密封结构。这类按钮的应用场景还包括轨道交通的站台紧急操作终端、矿山设备的现场操作盒、户外充电桩的操作面板，这些场景的共同特点是设备无人值守、使用环境复杂、维护成本高，一旦按钮损坏就会导致对应功能无法使用，甚至引发安全问题，所以对操作部件的抗破坏能力、环境耐受能力都有远高于普通室内设备的要求。从建模细节来看，按钮的外螺纹做了标准牙型还原，密封胶圈的安装槽位置、焊针的间距都符合行业通用尺寸规范，结构设计时没有做多余的装饰性结构，所有外形特征都服务于功能需求：顶部的凸边结构除了做按压限位，还能在安装时贴合面板表面，配合胶圈实现正面的密封；侧面的滚花？不对，这款是螺纹结构，下部的外螺纹除了用于锁紧固定，螺纹的牙型间隙在涂抹密封胶之后还能进一步提升侧面的防水能力；底部的两根焊针做了定位凸台，焊接时可以卡在PCB的定位孔里，避免焊接时引脚移位导致的接线错位。很多设计人员在选型这类按钮的时候，往往只关注触点容量、安装尺寸这些显性参数，忽略了外壳的抗破坏能力和密封结构，实际使用中就容易出现按钮被砸坏、进水失效的问题，这款结构在设计时就把这些实际工况中的失效点都做了针对性优化，没有为了压缩成本减薄金属外壳厚度，也没有省略密封结构，能满足各类高可靠性要求的操作场景使用。
