校园F1竞速赛事专用发射启动吊舱结构

　　这套结构主要面向中小学校园科技类F1模型竞速赛事的发车环节使用，日常部署在学校科创教室、赛事临时搭建的发车区台面上，核心作用是在赛事发车指令下达前，稳定固定待发射的F1模型赛车，避免发车前模型出现移位、误启动冲出赛道的问题，待发车信号触发后快速释放模型，保证所有参赛车辆的起步时机一致，消除人工手持发车带来的时机误差，保障赛事公平性。

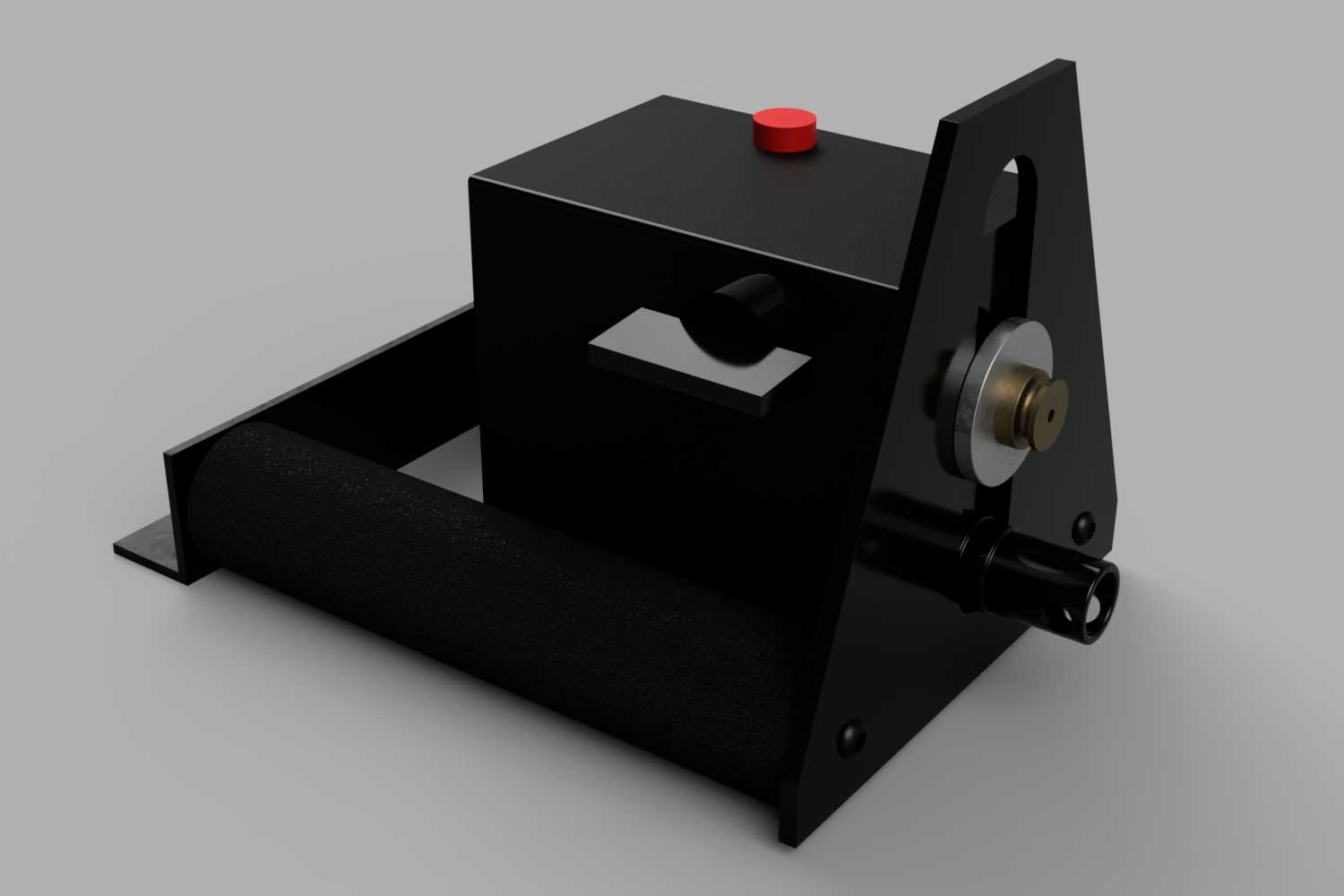

　　从实际使用的功能逻辑来看，整套结构分为几个核心功能模块：顶部的红色按钮是发车触发按键，采用大尺寸凸面设计，方便裁判在佩戴手套或者视线快速扫过的状态下准确按压，按键下方内置的触发连杆直接连接侧面的锁止轮组，锁止轮组采用带橡胶包覆的金属滚轮结构，常态下靠弹簧预紧力压合在模型赛车的尾部端面，当锁止状态时，滚轮处于抱死状态，完全限制赛车的轴向窜动，哪怕模型动力提前接通，也不会突破锁止力冲出；当触发按键按下后，连杆带动锁止机构脱开，滚轮转为自由转动状态，赛车即可在自身动力驱动下无阻碍驶出，整个释放动作的响应延迟控制在0.1秒以内，不会对赛车起步造成额外阻力。

　　结构的主体承载框架采用折弯钣金拼接设计，底部设置L型延伸安装边，安装边上预留两个沉头固定孔，使用时可以通过螺栓直接固定在木质或者亚克力材质的发车台面上，也可以搭配快速夹钳实现临时场地的快速装拆，不需要复杂的调平步骤，只要安装面平面度误差在2mm以内，就能保证锁止机构的动作顺畅。侧面的立板采用三角形加强筋结构，在滚轮受力的位置做了局部加厚，避免长期反复触发锁止、释放动作后出现立板变形，导致滚轮压合力度不均、卡滞的问题。底部的黑色辊轴是辅助承托结构，采用发泡橡胶材质，表面做了防滑纹理处理，赛车放置在上面时，辊轴可以自由转动，既可以承托赛车底盘，避免赛车长期压在锁止滚轮上导致底盘变形，也能在赛车起步瞬间减少底部摩擦阻力，让赛车的起步动力完全传递到赛道上。

　　设计过程中优先考虑了校园场景的使用特性，所有外露的边角都做了R3以上的圆角处理，没有尖锐的冲切毛刺，避免学生操作、调试设备时被划伤；整体结构的外露部件全部采用黑色哑光喷塑处理，一方面可以减少赛场灯光反射对裁判、参赛学生的视线干扰，另一方面喷塑层的耐磨性能较好，日常搬运、频繁拆装也不容易出现掉漆、锈蚀的问题。整套结构的安装边界控制得比较紧凑，整体宽度不超过200mm，长度不超过180mm，高度不超过150mm，单套重量控制在1.2kg左右，不管是日常存放在科创教室的储物柜中，还是外出参加校际赛事时随工具包携带，都不会占用过多空间。

　　从结构可靠性角度来看，所有的转动铰接位置都采用铜套作为滑动轴承，不需要定期加注润滑油，就能保证长期使用下的动作顺畅，不会因为教室环境中的粉笔灰、赛道残留的橡胶颗粒进入铰接缝隙就出现卡滞；触发按键的按压行程设置为8mm，带有明显的段落反馈，裁判按压时可以清晰感知到触发动作完成，避免出现按压力度不足导致锁止机构未完全脱开、影响赛车起步的问题。锁止滚轮的压合力度可以通过侧面的调节螺母进行微调，针对不同重量、不同动力等级的参赛模型，可以调整弹簧预紧量，既保证锁止状态下不会出现赛车提前冲出的问题，也不会因为压合力过大导致模型尾部外壳被压损。

　　实际赛事使用中，这套结构可以适配绝大多数校园F1赛事使用的标准尺寸模型赛车，不需要针对特定型号的赛车做额外的结构改装，只要赛车尾部的受力端面高度在30mm到60mm之间，都可以稳定锁止；如果遇到特殊尺寸的改装赛车，也可以通过更换不同厚度的底部承托垫片，调整锁止滚轮的高度位置，快速适配不同的车型。整套结构没有复杂的电子元器件，纯机械结构的设计故障率极低，哪怕在没有外接电源的户外临时赛场，也可以正常使用，不需要额外准备供电线路，非常适合校园赛事的复杂部署场景。
