带柔性导流管的便携燃油加注漏斗结构

　　在户外设备维保、小型动力机械燃油补给、汽修车间零散注油作业场景里，这类带柔性导流管的燃油漏斗是解决加注溢洒、精准对位注油口的核心辅具，很多一线维保人员做野外作业时，都会在工具包内常备这类结构的加注件，避免大桶燃油直接加注时出现的油液飞溅、洒漏浪费，甚至是燃油滴落到高温排气部件上引发安全隐患的问题。

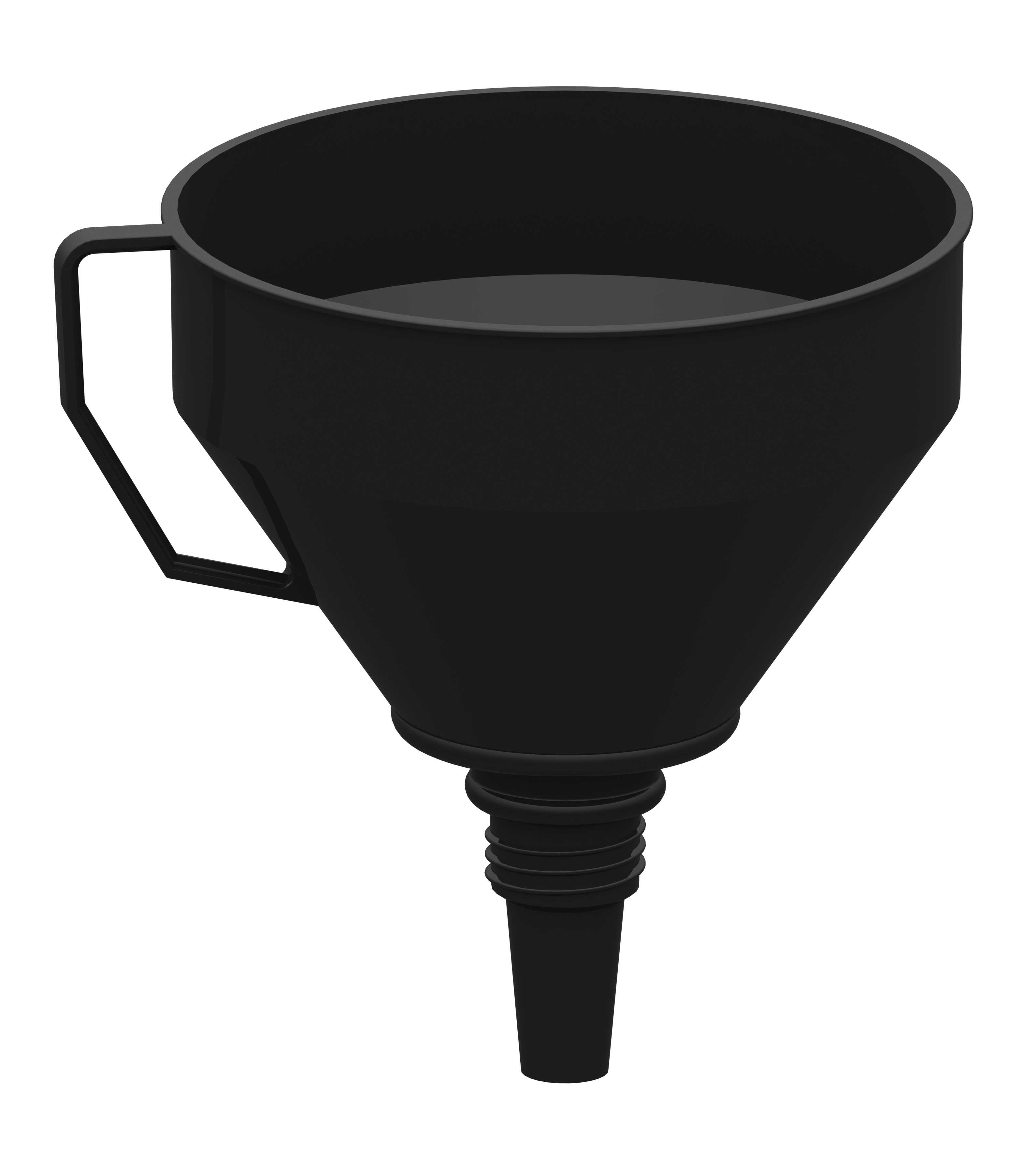

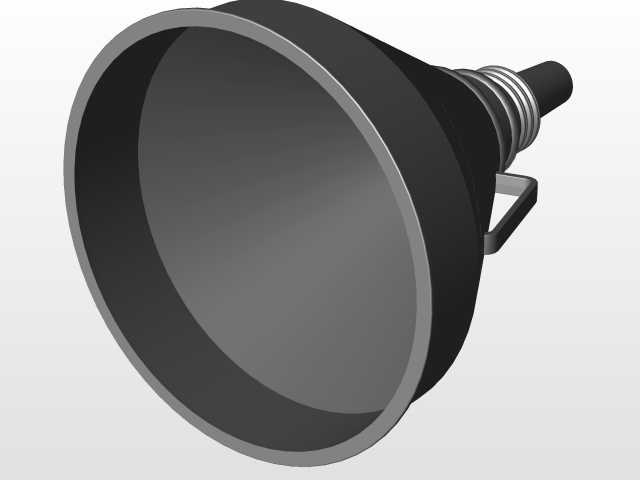

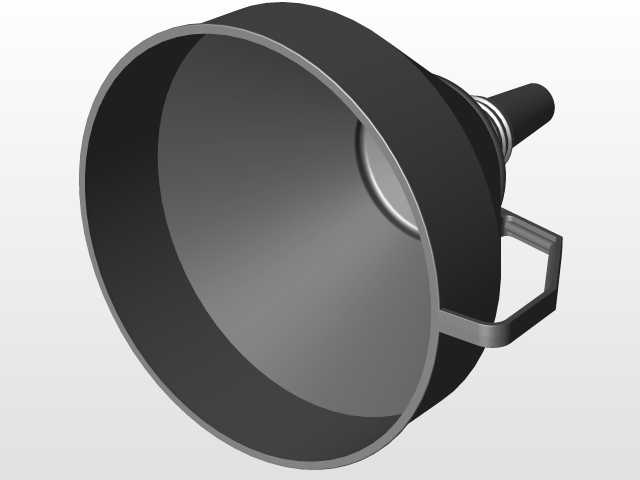

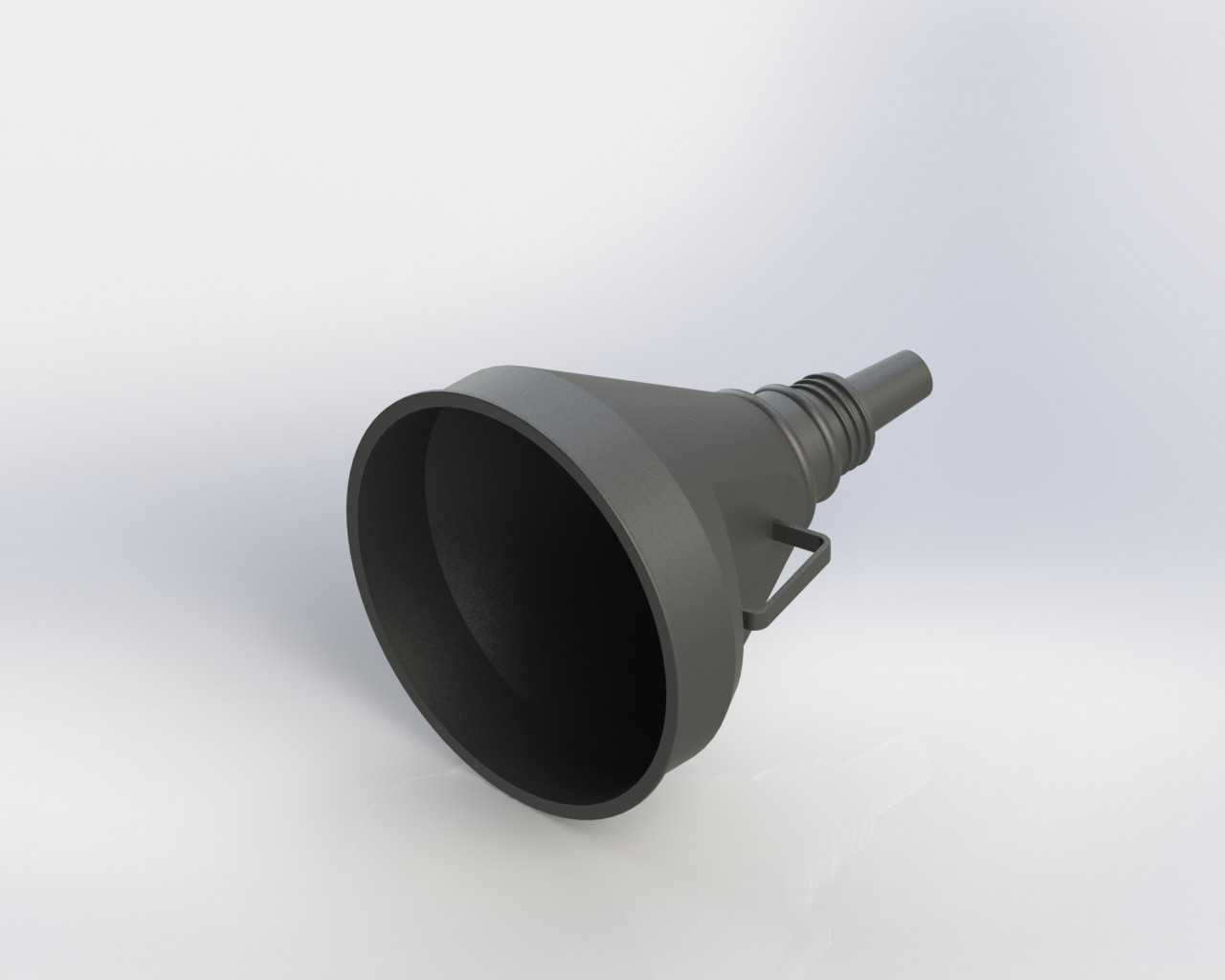

　　从实际使用的功能逻辑来看，这款漏斗的锥形集液腔做了大倾角的锥面设计，上端口径足够容纳大桶油的出油端，不会因为倒油时流速过快导致油液从漏斗边缘溢出，锥面的过渡弧度经过反复调整，能让倒入的燃油顺着锥壁顺滑下流，避免直接冲击漏斗底部产生紊流、气泡，减缓加注时的油液翻腾情况，减少燃油挥发的逸散量。锥形腔体侧边设置的小挂耳，是专门为作业临时放置设计的，不管是挂在油桶边缘还是设备的机架挂点上，都能临时固定漏斗，不用在加注间隙专门找平整地面放置，避免漏斗沾到地面的泥沙杂质污染后续加注的燃油。

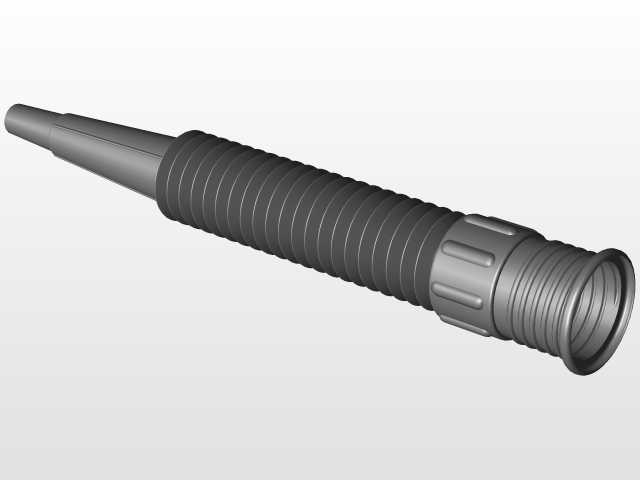

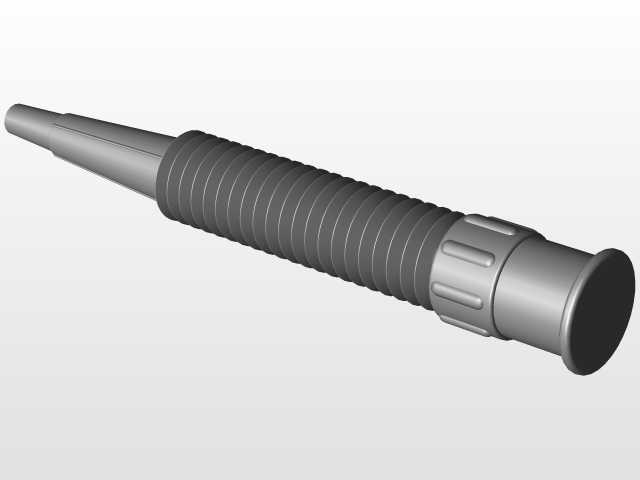

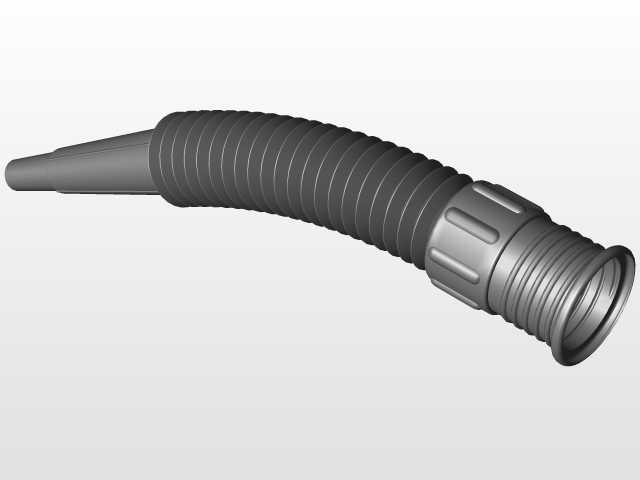

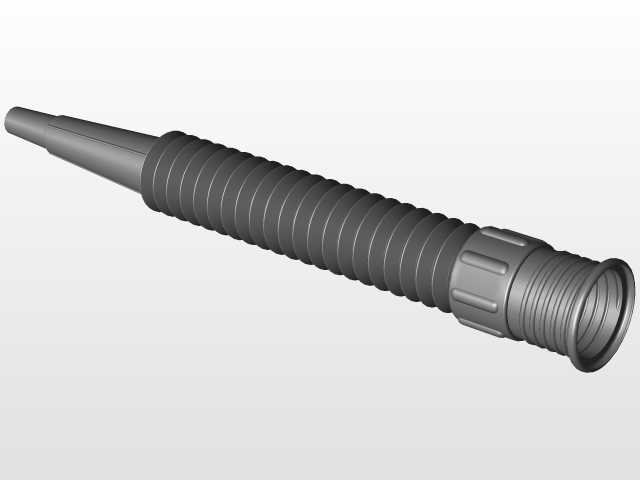

　　和普通硬管漏斗不同，这款产品搭配的是可任意弯曲定型的波纹柔性导流管，管身的波纹结构做了等距加强设计，弯曲到任意角度都不会出现管腔折瘪堵死的情况，能适配各种位置隐蔽、开口朝向刁钻的设备注油口——比如藏在发动机舱缝隙里的发电机注油口、园林机械侧置的燃油箱口，不需要把设备大拆就能把导流管精准伸进注油口内部，完全避免加注时油液顺着设备外壁流渗的问题。导流管的末端做了缩口处理，出油口径收窄，能精准控制加注的流速，哪怕是小容量的燃油箱，也能慢流速加注到标定液位，不会因为流速太快导致燃油从注油口反喷溢出来。导流管和漏斗主体的连接位置做了嵌入式的密封卡位，拧紧之后不会因为导流管晃动出现接缝渗油的情况，长期使用也不会因为燃油浸泡出现密封件老化松脱的问题。

　　做这款结构的三维设计时，首先要划定的是整体的安装与使用边界：漏斗主体的底部外径控制在常规通用注油口的适配范围内，能直接搭在绝大多数直径30mm到60mm的开式注油口上，不需要额外扶持就能稳定放置；柔性导流管的自然伸直长度控制在180mm左右，弯曲后的最小转弯半径不超过30mm，能伸进深度不超过150mm的内嵌式注油腔，不会因为管长不够导致油液滴落产生飞溅。锥形集液腔的有效容积做了1.2L的容量设计，刚好匹配常规小桶燃油单次倾倒的流量，不用反复多次提桶对准，单次倾倒就能完成大部分小型设备的燃油补给作业。

　　设计过程中还要考虑实际使用的耐用性需求，漏斗主体的壁厚做了均匀的2.5mm等厚设计，边缘位置做了卷边加强，哪怕是不小心掉落到水泥地面，也不会出现锥面开裂、变形的情况；柔性管的波纹壁厚做了差异化设计，波峰位置加厚提升抗磨损性能，波谷位置做薄保证弯曲的灵活性，兼顾定型能力和使用寿命。整个漏斗的内表面都做了顺滑的流线过渡，没有任何直角凸起或者藏污的死角，加注完成后倒置就能把残留的燃油完全沥干，不会有残油积存在缝隙里长期变质积垢，下次使用时也不会有杂质混入燃油造成设备油路堵塞。

　　在实际作业选型时，这类漏斗不仅可以用于燃油加注，也能适配机油、齿轮油、液压油等不同粘度的工业油品加注作业，柔性管的耐油材质能兼容绝大多数矿物基油品，不会因为长期接触油品出现管身发硬、开裂的情况。和市面上常见的简易塑料漏斗相比，这种带柔性定型管的结构能覆盖更多复杂的加注场景，尤其是在作业空间狭窄、注油口位置不便于直接观察的场景下，只需要提前把导流管弯曲到合适的角度伸进注油口，就能在视线受阻的情况下完成无洒漏加注，大幅降低维保作业的操作难度，也能减少油品洒漏带来的清洁成本和安全隐患。很多做野外工程设备维保的团队，都会把这类漏斗作为随车工具的标配，不需要携带复杂的加注泵，就能完成零散的油品补加作业，工具本身重量轻、体积小，放在工具包里不会占用过多空间，耐磕碰的特性能适应野外复杂的作业环境，不会因为轻微的挤压、摔碰就损坏失效。
