单作用弹簧复位气动销筒结构设计

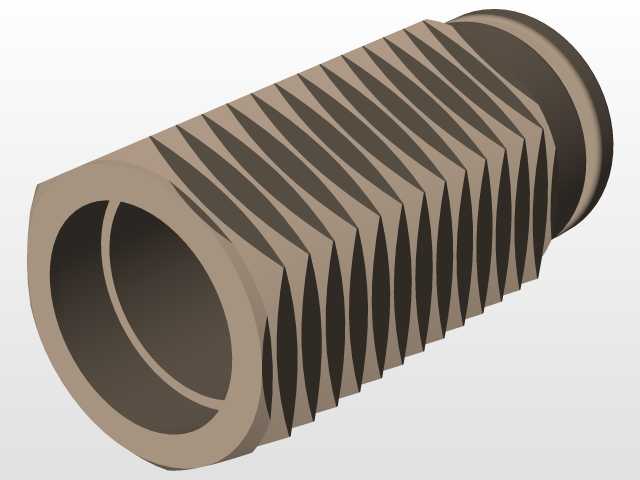

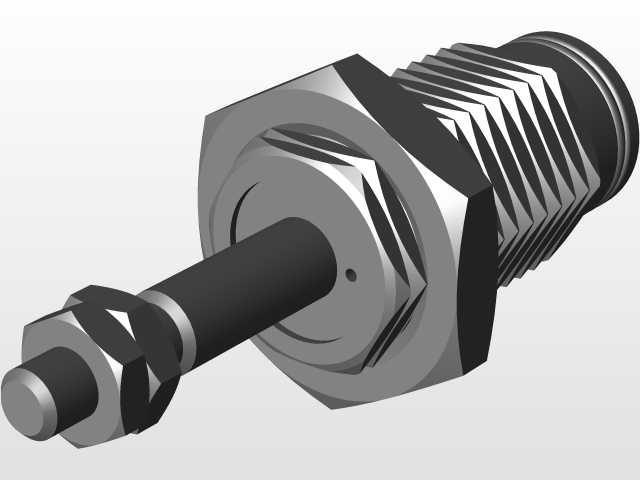

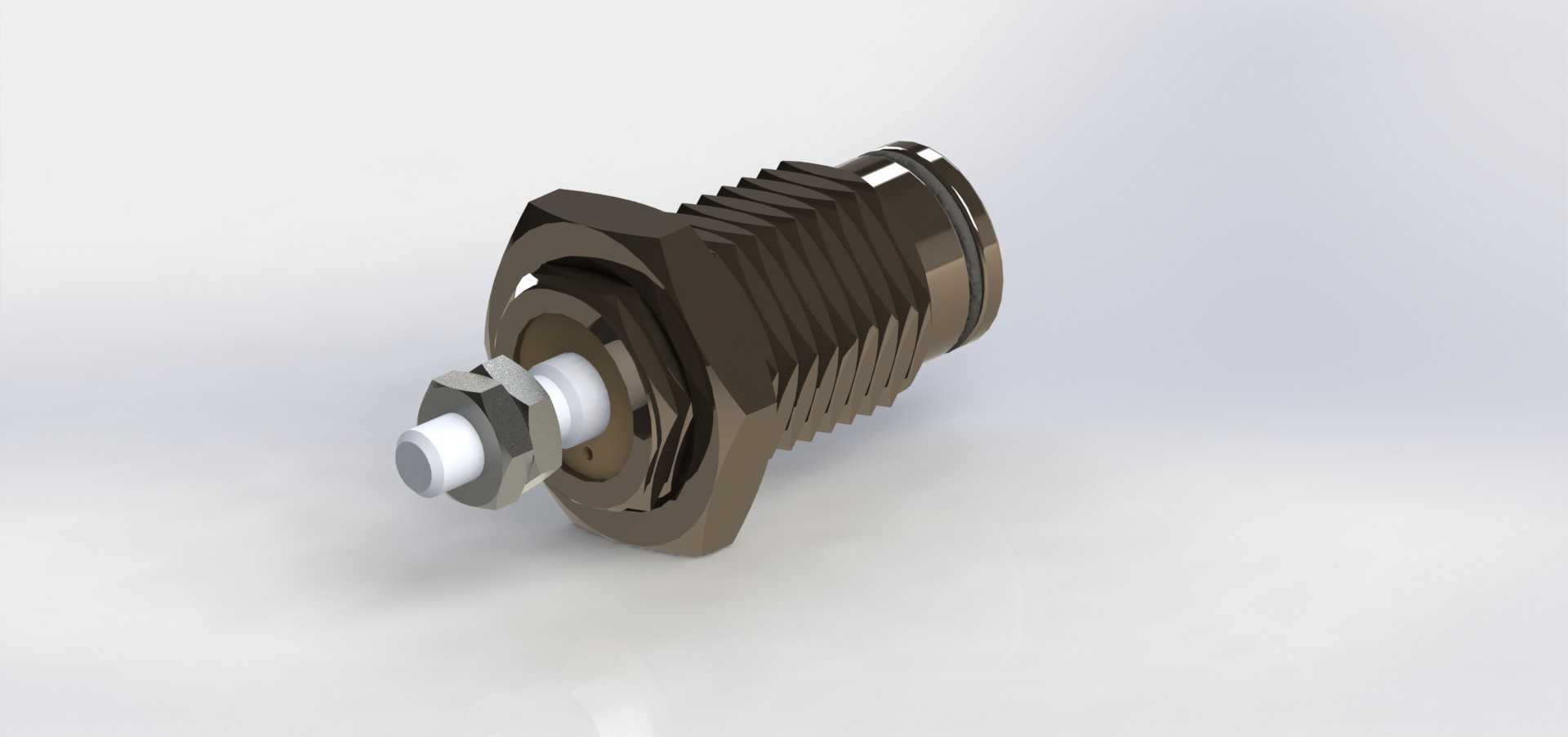

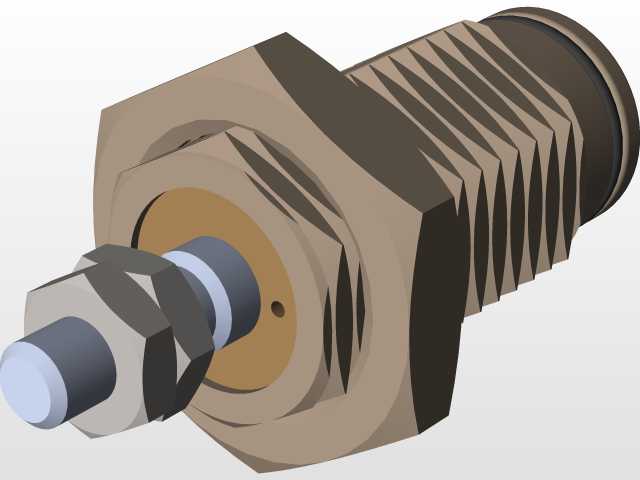

　　在自动化产线的定位工位、夹具锁止环节、小型工装的快换结构里，这类单作用弹簧复位的气动销筒是出镜率极高的执行元件，很多做非标设备的结构工程师在做定位方案选型时，都会优先考虑这类结构紧凑、动作直接的气动销件，它不需要复杂的外接气路控制逻辑，单路供气就能完成顶出动作，断气后依靠内置弹簧自动复位，相比双作用气缸省去了一路排气控制，在空间局促的工装板、小型夹具模组里能大幅简化气路排布。从实际使用场景来看，这类销筒常被用在流水线载具的定位锁紧环节，当载具流转到指定工位后，供气推动销杆伸出，插入载具对应的定位孔内完成载具的位置固定，避免加工或者装配过程中载具出现偏移，工位作业完成后切断供气，弹簧带动销杆自动回缩，载具就可以顺着流水线流向下一个工位；除此之外，在小型焊接夹具、检测工装的工件压紧定位环节，这类销筒也常作为辅助定位件使用，依靠伸出的销杆卡入工件的工艺孔内，限制工件的横向窜动，相比传统的手动插拔定位销，气动驱动的方式能完全适配自动化产线的节拍要求，不需要人工介入操作，能有效降低工位的人工操作强度。从结构设计的角度来看，这款销筒采用了外螺纹穿板安装的结构形式，筒体中段加工有标准细牙外螺纹，配合两端的锁紧螺母就可以直接固定在工装板或者设备安装面板上，安装时不需要额外设计复杂的安装座，只需要在安装面板上加工对应尺寸的穿板孔，将销筒从面板一侧穿入，在另一侧旋紧锁紧螺母就能完成固定，安装边界的容错率较高，

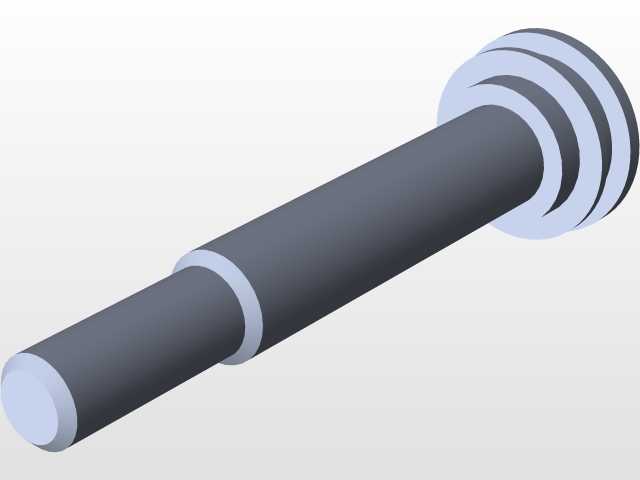

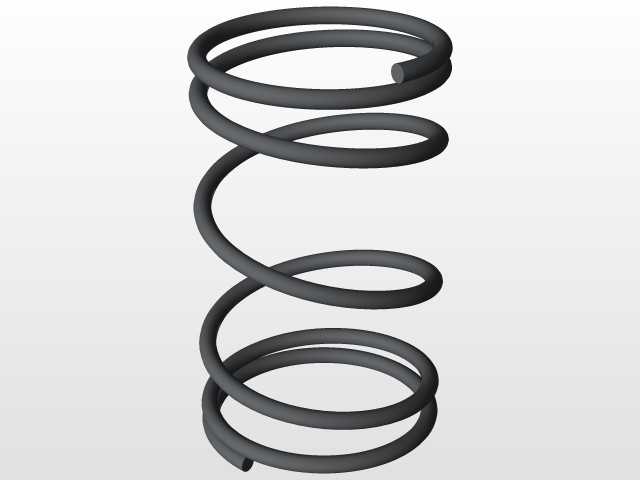

　　即使面板上的安装孔存在小范围的尺寸偏差，也可以通过调整锁紧螺母的位置来微调销筒的伸出长度，适配不同厚度的安装面板。销筒的伸出端做了六角防转结构，配合端部的锁紧螺母可以调整销杆的有效伸出行程，在实际选型应用时，工程师可以根据需要的定位深度，调整端部螺母的位置，限制销杆的最大伸出量，避免销杆伸出过长顶伤工件表面，或者伸出长度不足导致定位不可靠。内置的复位弹簧采用了等节距圆柱螺旋压缩弹簧，弹簧的预紧力经过匹配设计，既可以保证断气状态下销杆能完全回缩到筒体内，不会因为弹簧力不足出现销杆卡顿、无法完全复位的情况，也不会因为弹簧预紧力过大导致供气时需要更高的气压才能推动销杆伸出，正常工况下0.3-0.5MPa的供气压力就可以驱动销杆完全伸出，

　　适配工厂常规的供气压力范围，不需要额外增加增压元件。销筒的进气端采用了快插式接头结构，和工厂常用的气动软管可以直接插接，不需要额外缠绕生料带或者安装过渡接头，接通气路后就可以直接使用，气路密封采用了内置的O型圈结构，往复动作过程中不会出现漏气问题，密封件的材质选用了耐油耐磨的丁腈橡胶，在常规工厂环境下长期往复动作也不会出现密封老化失效的问题。从外形尺寸来看，这款销筒的整体外径控制在较小的范围内，穿板安装的螺纹段长度可以适配10-20mm厚度的安装面板，销杆的伸出行程为10mm，完全能满足大多数定位场景的行程需求，不会因为行程过长导致销杆伸出后出现刚性不足、受力弯折的问题，销杆的端部做了倒角导向处理，

　　即使工件或者载具的定位孔存在小范围的位置偏差，销杆伸出时也可以顺着倒角滑入定位孔内，不会出现销杆顶在工件表面无法入孔的情况。在做三维建模的时候，这类元件的模型需要重点还原外螺纹的安装尺寸、销杆的伸出行程、端部的接头尺寸，这样在做整体工装装配的时候，才能准确校核安装空间，避免出现装配干涉，尤其是销筒两侧的锁紧螺母的外形尺寸，需要准确还原，不然在做装配检查的时候，很容易忽略螺母和周边结构的间隙，导致实际安装时螺母和周边的钣金件、型材出现干涉，没法正常锁紧。很多刚入行的工程师在选型这类气动销筒的时候，容易忽略弹簧复位力的匹配问题，如果销筒需要带动额外的负载，或者销杆伸出后需要承受一定的径向剪切力，就需要核对销杆的材质和直径，确认其抗剪切强度满足工况要求，这款销筒的销杆采用了不锈钢材质，表面做了硬化处理，长期往复动作不会出现表面锈蚀、磨损卡顿的问题，能适应车间内有少量切削液、粉尘的工作环境，不需要频繁做维护保养，正常供气使用下可以达到很长的使用寿命。在做设备维护的时候，这类销筒的拆解也很方便，只需要拆下端部的锁紧螺母，就可以抽出内部的活塞、销杆和弹簧，定期清理表面的粉尘和杂物，涂抹少量的润滑脂就可以继续使用，不需要整体更换元件，能降低设备的后期维护成本。
