工业重载脚轮安装支架及滚轮组结构

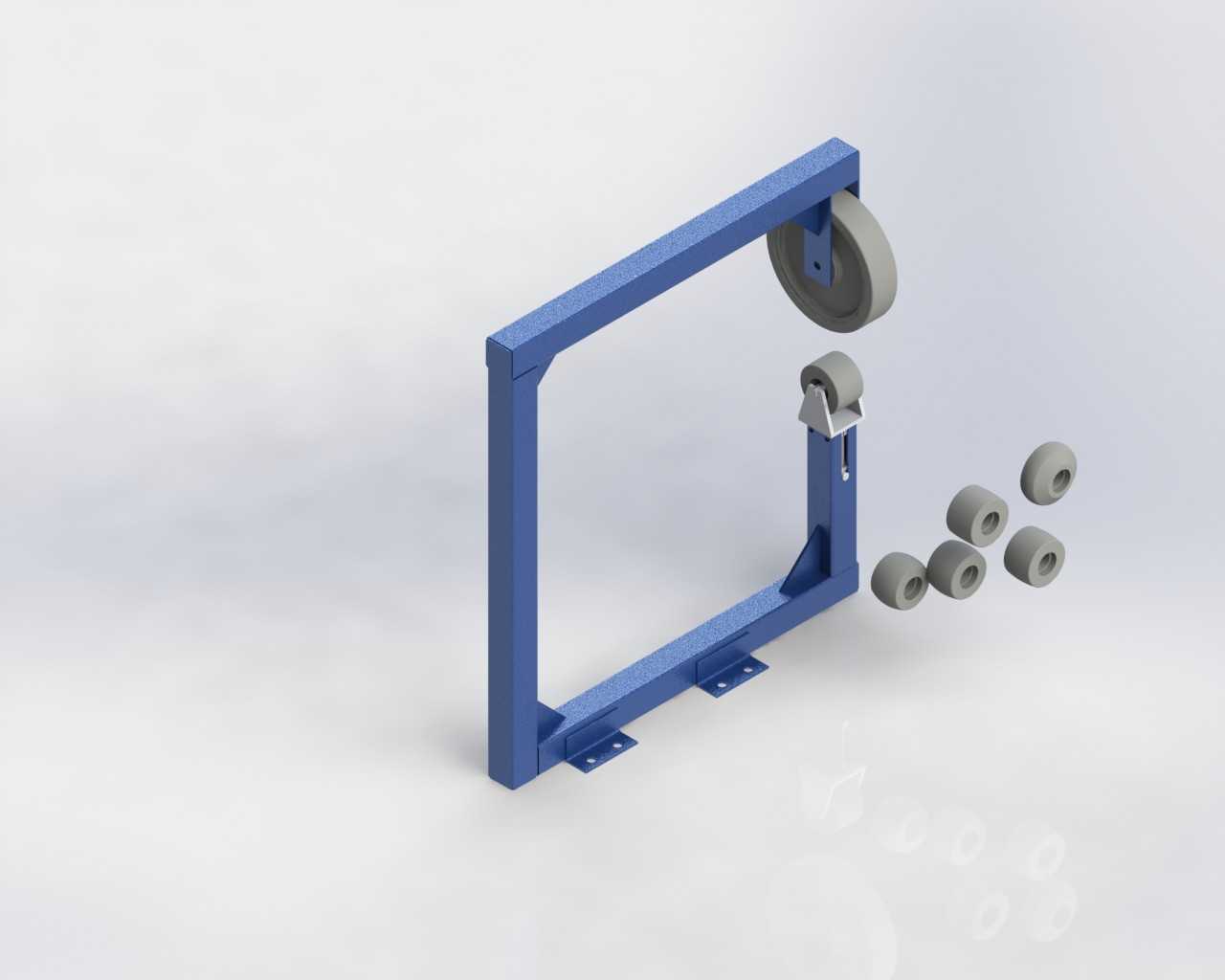

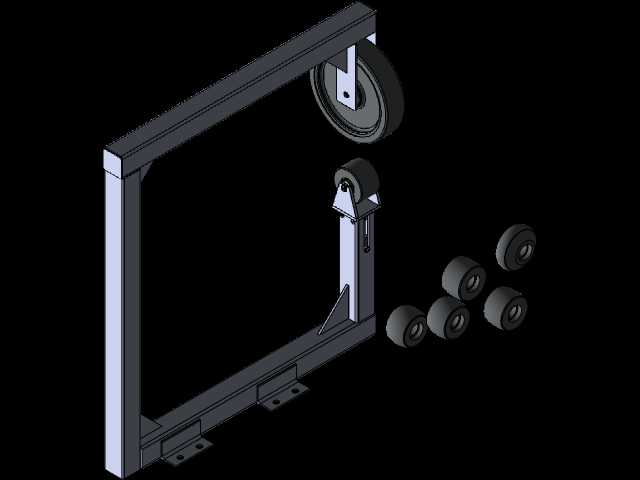

　　这套脚轮安装结构常见于车间重型周转工装、可移动设备机架、物流转运载具的底部支撑部位，日常工况中需要承载数百公斤的整机或物料重量，同时兼顾移动时的转向灵活性与停靠时的结构稳定性。从结构组成来看，整套构件包含C型一体式焊接安装支架、主承重滚轮、辅助导向压轮以及多组备用替换滚轮，所有金属构件均采用型材焊接后做表面喷塑处理，滚轮部分采用高耐磨聚氨酯包胶材质，既能够保证滚动过程中的低噪音特性，也可以避免对环氧地坪、硬化水泥地面造成压痕或刮损。设计过程中优先考虑了安装的便捷性，支架底部预留了四个带沉孔的安装法兰面，可直接通过螺栓与设备底部的方管机架或焊接底板连接，不需要额外加工转接件，法兰孔的孔位间距适配市面上主流的100型、

　　120型方管机架的安装尺寸，安装时不需要对原有设备底部结构做二次修改。主承重滚轮采用偏心轴安装结构，轴端设置有润滑脂注油嘴，日常维护时可直接通过注油嘴向轴承部位补充润滑脂，不需要拆解整个轮组结构，能够大幅降低设备运维的工作量。辅助压轮设置在主滚轮的斜下方位置，主要作用是在设备经过地面凸起、轨道接缝或者小坡度坡面时，避免主滚轮出现悬空脱轨的情况，尤其是在带导向轨道的车间转运场景下，辅助压轮能够始终贴合轨道侧面与上沿，保证整个移动机构不会出现侧翻或卡滞问题。滚轮组的选型匹配了不同的承载需求，备用滚轮包含了不同硬度的包胶材质，可根据实际使用场景的地面条件、承载重量做替换，比如在粗糙的水泥地面使用时可更换硬度更高的尼龙材质滚轮，

　　在需要静音的洁净车间场景下可更换邵氏硬度更低的聚氨酯滚轮。支架的C型结构设计做了多处加强处理，在转角位置焊接了三角形加强筋，能够避免重载情况下支架出现焊接部位开裂、支架变形的问题，支架的侧边预留了刹车组件的安装孔位，后续如果需要增加停靠锁定功能，可直接加装市面上通用的脚轮刹车件，不需要重新加工支架结构。从安装边界来看，整套结构安装完成后突出设备底部的高度为150mm，支架横向占用宽度为120mm，纵向安装深度为280mm，设计时已经预留了滚轮转动、上下浮动的间隙，不会在移动过程中与设备底部的其他管线、构件发生运动干涉。实际应用中，这类脚轮结构区别于普通的万向脚轮，它的定向移动精度更高，适合在固定路线的转运场景下使用，

　　比如生产线旁的物料周转车、大型设备的移动检修平台、仓储区域的重型货架移动底座，都可以采用这类结构做底部移动支撑。设计时还考虑了滚轮的快速更换需求，主滚轮的安装轴采用带开口销的快拆结构，不需要使用专用拉马工具，只需要拔出开口销就可以抽出转轴更换滚轮，在车间现场运维时能够大幅缩短故障停机时间。滚轮的轴承采用深沟球轴承，双面带橡胶密封盖，能够阻挡车间内的粉尘、切削液进入轴承内部，延长轴承的使用寿命，即使在有少量油污、金属碎屑的机加工车间环境下使用，也不会出现滚轮转动卡滞的问题。整个支架的焊接部位都做了焊后打磨处理，没有尖锐的焊渣凸起，表面喷塑层厚度均匀，能够适应车间内潮湿、有轻微腐蚀介质的使用环境，不会轻易出现漆面脱落、基材生锈的问题。
