30W功率LED激光切割加工模组结构设计

　　这款30W功率的激光加工模组，目前在小型数控加工台、桌面级加工设备、非标自动化裁切工位上的应用占比逐年提升，尤其是针对薄金属片、亚克力板材、皮革面料、薄木板的定深裁切、轮廓走切、标记刻线工序，这类集成化模组省去了设计人员单独拆分光学组件、散热结构、安装基座的重复建模工作，能直接嵌入现有设备的执行端架构。从实际落地的工况来看，这类模组常被安装在XYZ三轴运动平台的Z轴滑台上，搭配对应的聚焦镜调节结构，完成不同焦距下的加工参数匹配，不少做小型自动化设备的厂商会直接选用这类成熟模组，缩短整机的研发验证周期，避免单独做光学散热匹配时出现的热漂移、功率衰减问题。

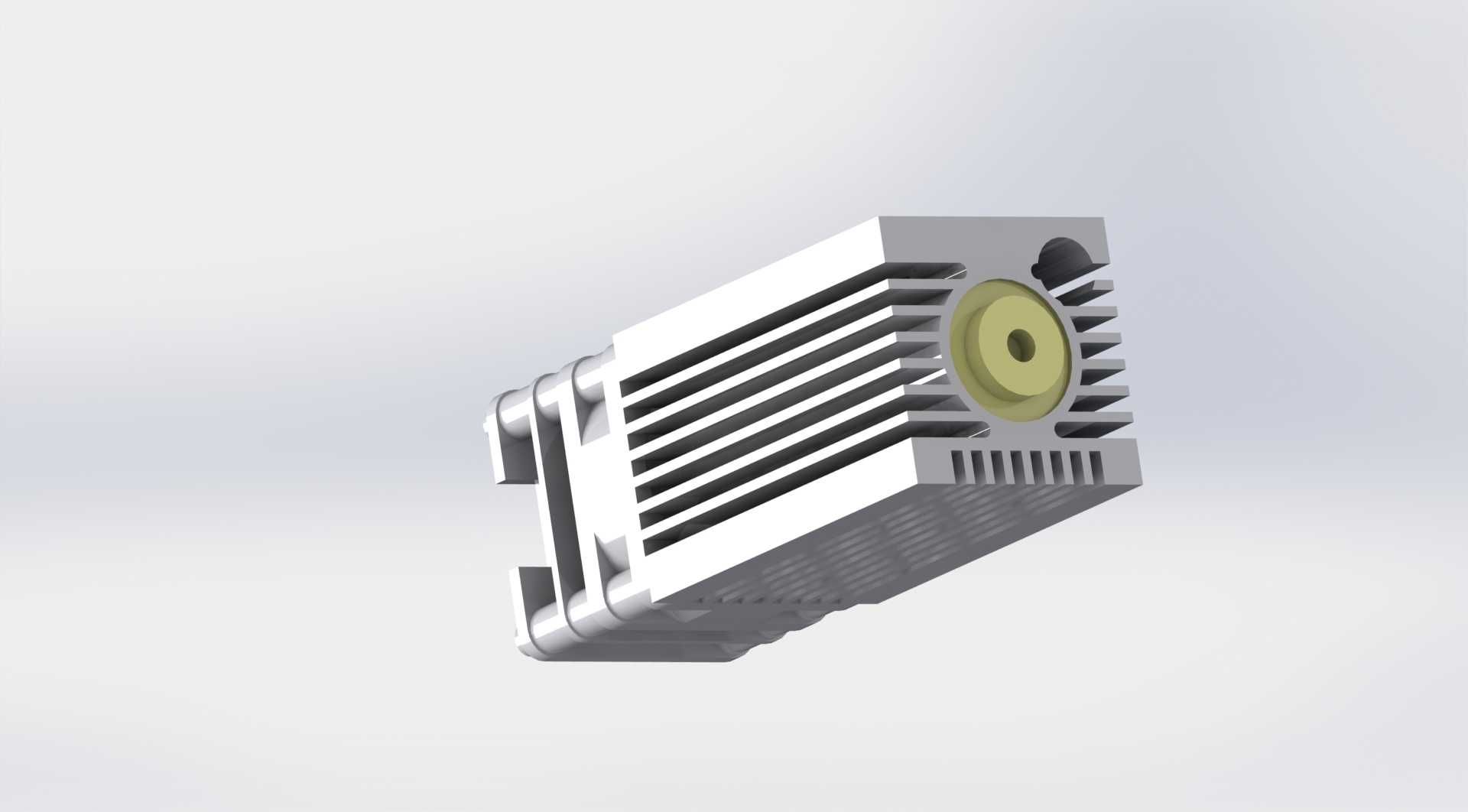

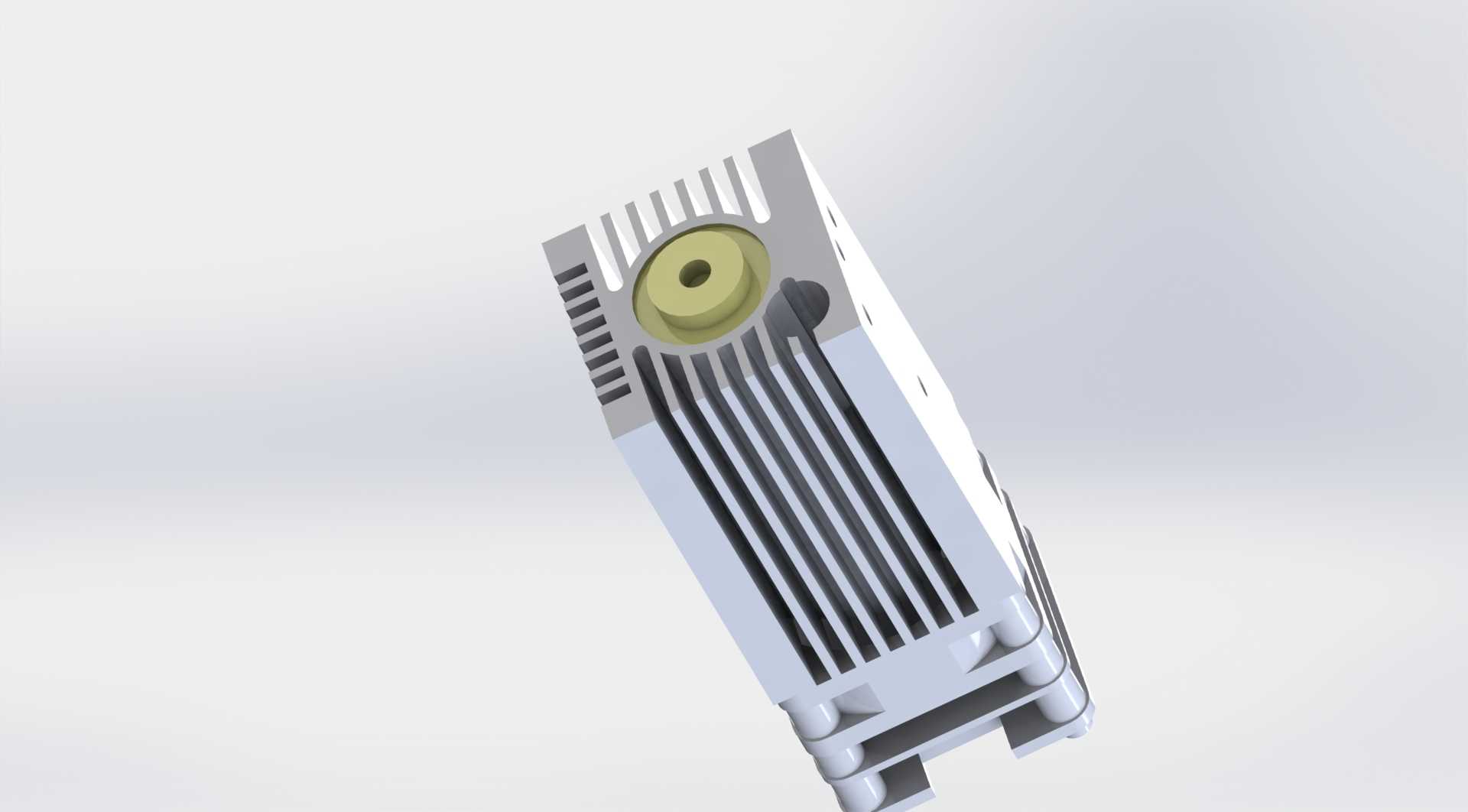

　　从结构设计逻辑来看，模组主体采用了一体化挤压铝型材作为散热基座，侧面排布的平行散热鳍片顺着模组长度方向延伸，鳍片的间距、厚度经过热仿真优化，在自然对流或者搭配小尺寸轴流风扇的情况下，能将激光二极管工作时产生的热量快速导出，避免核心发光元件因结温过高出现功率折损、寿命缩短的问题。前端的出光口位置设置了铜质安装座，用来固定激光二极管与聚焦透镜组件，铜材的高导热特性能快速将发光核心的热量传导到后方的铝制散热主体上，安装座上的定位台阶与透镜套筒的配合公差控制在小间隙配合范围，保证光轴与模组安装基准面的同轴度，避免出光偏移导致的切割焦点错位。

　　模组两侧的安装平面上预留了标准化的安装孔位，孔位的间距、螺纹规格适配市面上主流的滑台连接板、角度调节支架，安装时不需要额外做转接板的二次加工，直接通过内六角螺丝就能完成固定。整体外形为规整的长方体结构，边角做了倒角处理，避免安装调试过程中剐蹭操作人员或者设备走线，出光端的防护结构能阻挡加工过程中产生的飞溅碎屑溅到透镜表面，减少日常维护时的镜片清洁频次。从安装边界来看，模组的径向尺寸控制在紧凑范围内，不会在Z轴下行过程中与加工台面上的工装夹具产生干涉，长度方向的尺寸也适配多数小型设备的Z轴行程余量，不需要对原有设备的机架结构做改动就能完成替换升级。

　　在功能特性上，这类集成化模组将激光驱动、散热结构、光学组件整合为一个整体，外部只需要接入对应的直流供电与控制信号就能触发工作，不需要设计人员额外排布驱动电路、设计散热风道，对于做小型激光加工设备、DIY数控裁切设备的结构设计人员来说，能直接调取模型完成整机的装配干涉检查，提前验证安装位置、走线空间、运动行程的匹配度。不少用户在做设备改造时，会将这类模组替换原有的低功率激光头，提升薄材的切割厚度与加工效率，模组的散热结构在连续工作工况下能保持稳定的壳体温度，不会出现热量累积导致的光功率波动，保证批量加工时的切缝宽度一致性、切割深度均匀性。

　　实际建模过程中，这类模组的细节特征还原度直接影响后续整机装配的验证准确性，比如散热鳍片的倒角、安装孔的沉头深度、出光口的内螺纹尺寸、接线端的避让空间，都需要按照实际加工装配的要求做还原，不能做过度简化，否则在后续出工程图、做装配仿真时会出现尺寸偏差。尤其是安装基准面的平面度要求、光轴与安装面的平行度公差，在模型里需要通过基准特征的约束来体现，方便后续做公差分析的时候，评估模组安装后的光轴偏移量对加工精度的影响。从设备选型的角度来看，这类30W功率的激光模组刚好覆盖了多数小型加工场景的功率需求，既不会因为功率过高导致成本冗余，也不会因为功率不足无法完成指定厚度材料的加工，是桌面级加工设备、小型非标裁切工位的常用核心部件。
