带斜梯顶棚的工业高架操作平台结构

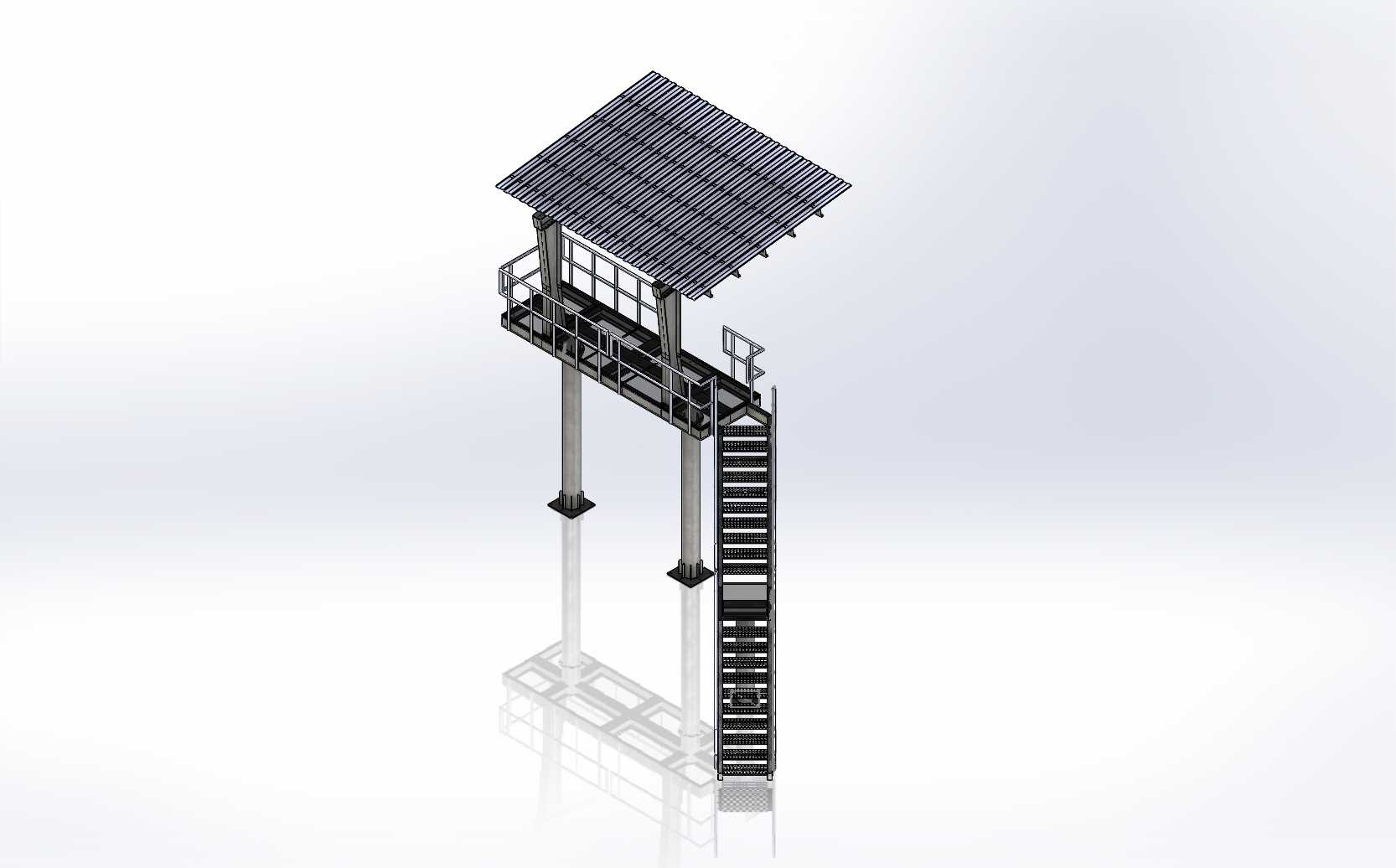

　　这套高架操作平台结构，主要面向厂区内需要固定登高值守、设备高位操作、巡检点位观测的作业场景，常见于生产线旁的设备操作位、仓储区域的高位管控点、厂区周界的值守岗亭，也可适配户外场站的设备观测工位，解决地面视角存在遮挡、操作位距离受控设备有高度差的实际作业痛点。从结构组成来看，整套平台采用双立柱支撑形式，两根主立柱垂直落地，底部配置方形安装底板，可通过膨胀螺栓与混凝土地面做刚性固定，安装时需保证立柱的垂直度偏差控制在千分之一以内，避免上部平台出现倾斜受力不均的问题。平台作业面距离地面的高度可根据实际作业需求调整，常规适配2.5米到4米的登高作业区间，作业面四周设置全围式安全护栏，护栏横杆间距符合高空作业防护规范，

　　预留的作业开口位置配套可开合的防护门，避免人员作业时意外坠落。平台一侧设置连续踏步的斜梯，斜梯倾斜角度控制在45度标准作业梯角度，踏步采用防滑花纹板材质，两侧同样设置扶手护栏，斜梯底部同样设置落地固定底板，与主立柱形成三角稳定受力结构，抵消人员上下梯时产生的侧向载荷，避免整体结构出现晃动。平台顶部设置坡式遮阳防雨顶棚，顶棚框架采用型钢焊接成型，顶面铺设波纹防护板材，顶棚挑出尺寸覆盖整个作业平台区域，可在户外场景下为值守人员遮挡日晒雨淋，也可避免高空落物直接砸到作业面，提升户外使用的安全性。设计过程中，整体受力计算优先考虑动载荷与静载荷的组合工况，静载荷包含平台自身结构重量、顶棚自重，动载荷按照每平方米200公斤的作业人员承重、

　　以及斜梯通行时的瞬时载荷做校核，主立柱采用矩形型钢制作，截面尺寸根据平台高度做对应匹配，保证在最大风载户外工况下，结构顶端的位移量不超过允许范围。平台作业面采用花纹钢板铺设，钢板下方设置横向与纵向的型钢次梁，次梁与主立柱顶部的连接梁做满焊固定，焊接位置做打磨除锈后做防锈涂装，整套结构的所有外露金属件都经过除锈、底漆、面漆的多层涂装处理，可适应户外潮湿、多尘的使用环境。安装边界方面，整套结构的占地投影为矩形，斜梯延伸方向需要预留至少1.8倍平台高度的通行空间，避免斜梯出口被其他设备遮挡，立柱安装位置需要避开地面下方的管线、沟槽，保证底板下方的地面承载力满足结构承重要求，若安装在室内场景，顶棚可根据实际需求取消，

　　进一步压缩整体结构的高度尺寸，适配厂房层高受限的场景。平台护栏上可根据实际使用需求，预留设备安装孔位，方便固定操作按钮盒、监控支架、照明灯具等附属设施，作业面也可根据需求预留管线穿引孔，方便铺设设备控制线缆、通讯线缆，不需要在平台结构上额外做开孔焊接，减少现场安装的二次加工工作量。从实际使用角度出发，这套结构相比临时登高梯，具备固定安装、稳定性强、防护到位的优势，人员在平台上长时间作业不会出现晃动，全围护栏的设计也让作业人员可以解放双手完成设备操作、记录填报等工作，斜梯的连续踏步设计相比直梯更适合频繁上下通行的场景，降低人员上下的疲劳感，也避免直梯攀爬时的坠落风险。顶棚的坡式设计可让雨水自然顺着坡面流下，不会在顶棚顶部积水增加额外载荷，顶棚框架与主立柱的连接采用螺栓加焊接的双重固定形式，可抵御常规户外的风力载荷，不会出现顶棚被风掀动的问题。整套结构的所有连接节点都做了等强度设计，现场安装时只需要按照编号拼接立柱、平台、斜梯、顶棚几个模块，不需要现场做大量焊接作业，降低现场安装的施工难度，也能保证结构的安装精度，避免现场焊接带来的变形、防锈层破坏等问题。
