推拉式快速夹钳压紧锁紧机构

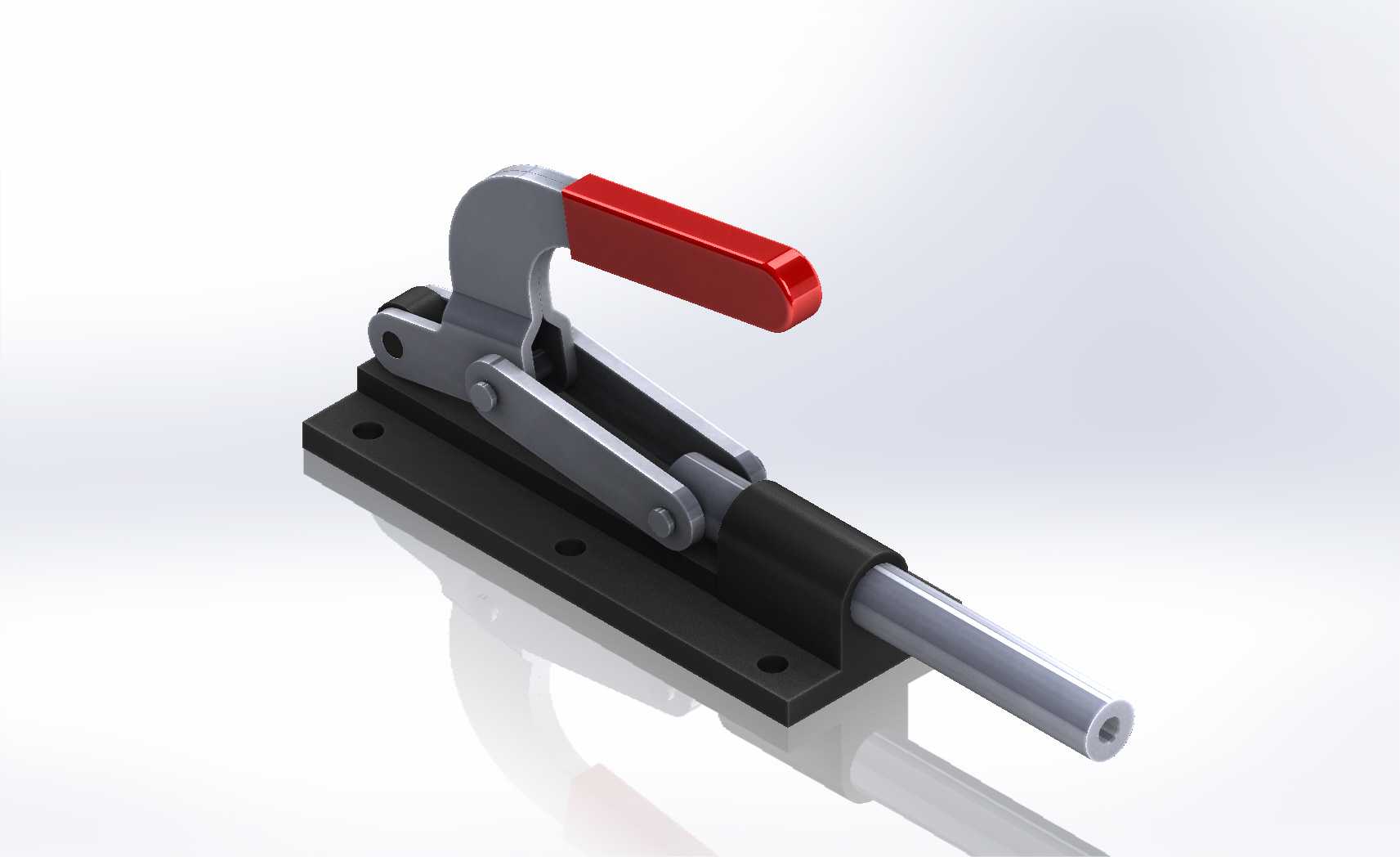

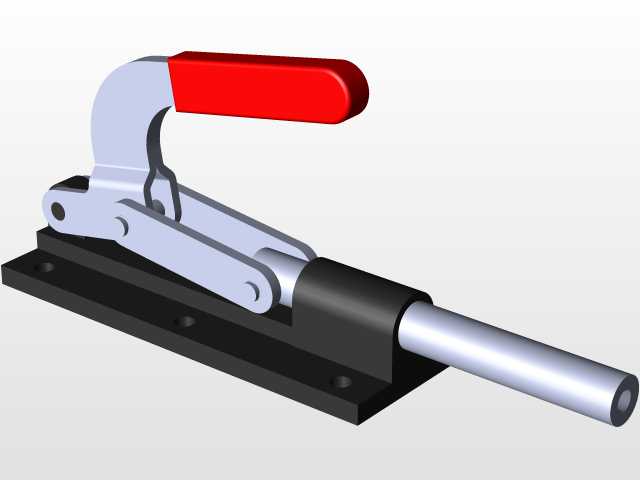

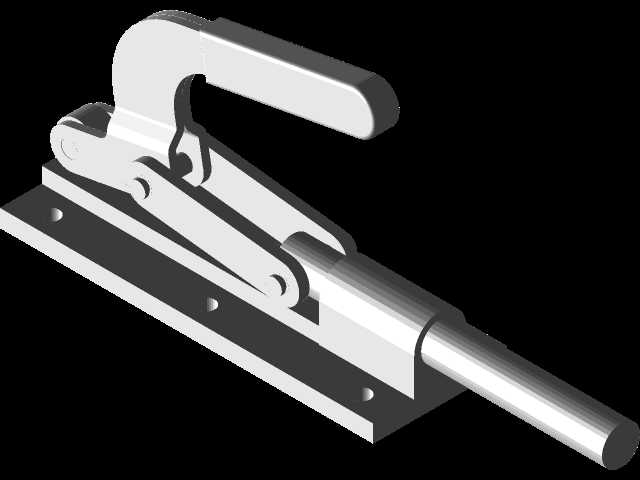

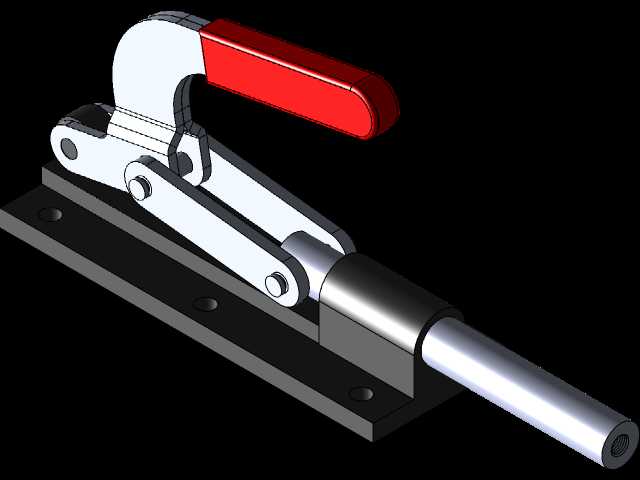

　　在工装夹具设计领域，推拉式快速夹钳是工位治具、焊接工装、装配定位环节应用极广的标准压紧元件，这款卡库塔SL450型号的推拉夹钳，属于水平安装的直推式压紧机构，核心作用是通过手柄的杠杆力放大，带动推杆做直线往复运动，实现对工件的快速顶紧、定位与锁止，替代传统螺栓压紧的繁琐操作，大幅缩短工位装夹的辅助时间。

　　从实际应用场景来看，这类夹钳常出现在钣金焊接工位、木制品拼接工装、电子元件装配治具、注塑件水口切除夹具上，尤其适合需要沿水平方向施加顶紧力的定位场景——比如焊接矩形框架时，需要从侧边将方管顶靠在定位挡块上，避免焊接过程中工件移位；又比如装配流水线的检测工位，用夹钳推杆将待检测工件推至定位基准面，保证检测传感器的位置精度。相比垂直下压式夹钳，推拉式结构的施力方向与安装面平行，不会对工件产生垂直方向的分力，适合薄壁件、易变形工件的装夹，不会压伤工件表面。

　　从功能特性上看，这款夹钳采用了连杆死点锁紧结构，当手柄扳动至锁紧位置时，连杆机构越过力学死点，此时即使推杆受到工件的反向顶推力，机构也不会自行松脱，锁止状态的保持力稳定，不需要额外增加锁止销。手柄部分包覆了红色防滑绝缘套，操作人员扳动手柄时不易打滑，在焊接工位使用时也能起到一定的隔热防烫作用。推杆采用镀铬光轴加工，表面硬度高、耐磨性能好，长期往复推拉也不会出现明显的磨损间隙，保证顶紧位置的重复精度。底座为发黑处理的钢制结构，设置了两个沉头安装孔，可以直接通过内六角螺栓固定在工装基板上，安装后整体刚性充足，扳动手柄时底座不会出现翘曲变形。

　　设计思路上，这款夹钳充分考虑了工装现场的操作便利性：手柄的操作力经过杠杆比优化，普通操作人员单手握持即可轻松完成锁紧与松开动作，不需要借助额外工具；推杆的伸出长度可以通过端部的调节螺母进行微调，适配不同厚度、不同定位距离的工件，不需要重新加工安装位；机构的所有铰接点都做了铆接加固，配合间隙控制在合理范围，既保证扳动时的顺畅度，又不会出现旷量导致的定位偏移。整体结构没有易损的小零件，日常使用仅需要定期在铰接点滴注润滑油即可，维护成本极低，适合工厂车间高频率、长时间的作业环境。

　　从安装边界与尺寸来看，这款夹钳的底座为矩形结构，安装孔的孔距符合行业通用的推拉夹钳安装尺寸标准，可以直接替换同规格的其他品牌夹钳，不需要重新在工装板上打孔。推杆的直径、最大伸出行程都经过标准化设计，选型时只需要确认所需的顶紧力、行程长度、安装空间即可，不需要额外做结构适配。安装时需要注意底座的安装面平面度，若安装面存在凹凸，会导致底座固定后出现变形，进而影响推杆的运动顺畅度，甚至导致锁紧死点位置偏移，影响锁止可靠性。推杆的端部可以根据实际使用需求加装橡胶压头、金属压块等配件，避免硬接触刮伤工件表面，也可以增大接触面积，降低工件局部压强，适合软质材料的装夹作业。

　　在实际选型应用中，需要根据工件所需的顶紧力选择对应规格的夹钳，这款夹钳的锁止力能够满足大部分常规工装的顶紧需求，若需要更大的顶紧力，可以选择同系列更高规格的型号。安装时要保证推杆的运动方向与工件的受力方向一致，避免出现侧向分力导致推杆弯曲、铰接点异常磨损。长期使用后若出现锁紧力下降的情况，可以检查铰接点的磨损情况，以及推杆调节螺母的位置是否出现松动，重新调整后即可恢复正常使用性能。
