带复位弹簧的拉杆式机械缓冲组件

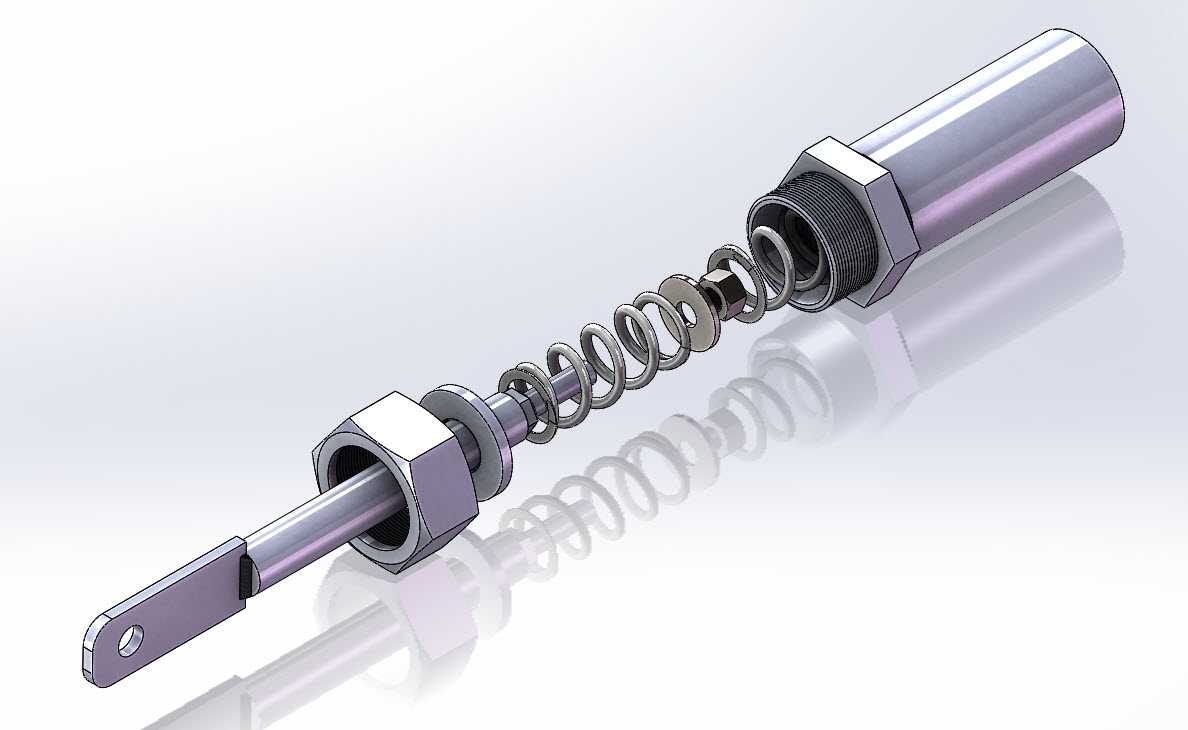

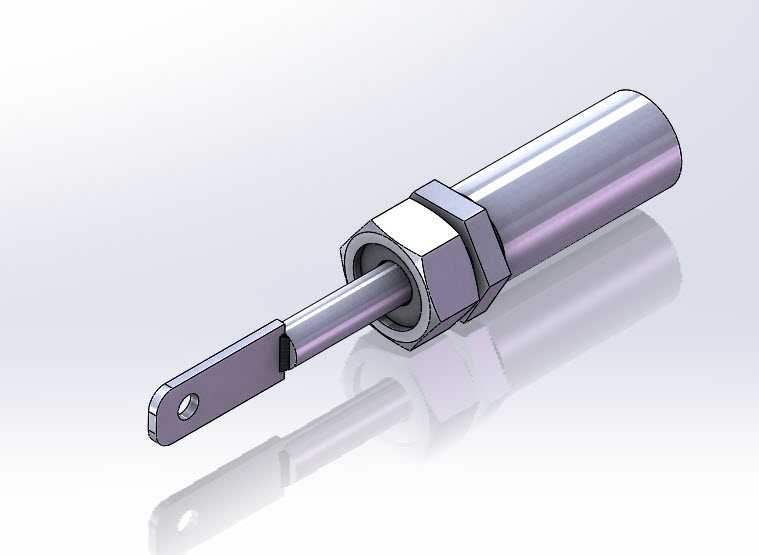

　　这类带复位弹簧的拉杆式缓冲组件，在轻工自动化生产线、小型工装夹具、检测设备的往复执行端应用十分普遍，核心作用是在直线往复动作的末端提供柔性缓冲，同时依靠弹簧预紧力实现执行端的自动复位，避免刚性碰撞带来的零件磕碰、定位偏移问题，也能降低动作冲击产生的噪音，延长整套执行机构的使用寿命。从结构设计逻辑来看，整个组件采用同轴串联的布局，核心受力件全部沿中心拉杆轴线排布，没有偏心载荷，能保证往复动作过程中受力均匀，不会出现卡滞、偏磨的问题。外筒部分采用一端外螺纹的结构设计，安装时可以直接穿过安装板的预制孔，通过两个六角锁紧螺母从安装板两侧背紧固定，不需要额外设计复杂的安装支座，能大幅缩减安装空间占用，调整位置时只需要松开两侧螺母，

　　旋转外筒就能微调组件的轴向伸出长度，适配不同的行程缓冲需求。中心拉杆的末端设计了扁位带孔的连接端，既可以通过销钉直接和执行摆臂、压头铰接，也能穿过连接件用螺母锁紧，连接方式灵活，能适配不同的执行端连接需求，扁位结构还能在安装时防止拉杆跟转，降低装配难度。弹簧部分设置在外筒内部与拉杆的台肩之间，预紧力可以通过外筒端部的锁紧螺母进行微调，当拉杆受到轴向推力向内收缩时，弹簧被逐步压缩，吸收冲击动能，推力撤销后弹簧释放弹力，推动拉杆回到初始位置，不需要额外设置复位动力源。设计时需要重点关注几个安装边界尺寸：首先是外筒的外径要和安装板的开孔尺寸匹配，预留0.1-0.2mm的装配间隙方便安装调整；其次是拉杆的伸出长度要匹配执行端的最大行程，

　　保证缓冲行程覆盖整个动作的冲击区间，避免弹簧压并或者拉杆脱出；另外两个锁紧螺母的对边尺寸要预留足够的扳手操作空间，避免安装时工具无法就位。在实际选型应用中，这类组件常被用在小型压装工装的压头缓冲位、流水线挡料机构的伸缩挡块、检测设备的探针复位结构里，相比单独采购弹簧、拉杆、导向套自行组装，一体化的结构能省去同轴度调校的麻烦，装配效率更高，长期运行的稳定性也更好，不会出现弹簧偏移、拉杆卡涩的问题。导向部位的配合间隙控制在0.05mm以内，既能保证拉杆滑动顺畅，又能避免径向晃动带来的定位误差，适配每分钟30-60次的中低速往复动作工况，在常规车间环境下不需要额外的润滑维护，依靠零件本身的加工光洁度就能保证长期稳定运行。
