阿杜伊诺直插式有源蜂鸣器结构设计

　　在嵌入式开发、小型智能设备的结构设计环节，发声提示类器件的选型与安装适配，往往是容易被忽略却直接影响整机装配效率的细节。这款直插式蜂鸣器的三维结构设计，完全围绕实际电路安装、空间适配的工程需求展开，没有多余的装饰性结构，所有特征都服务于器件的实际功能与装配要求。从实际应用场景来看，这类蜂鸣器广泛搭载于Arduino开源硬件开发平台、小型教学机器人、智能家居控制模块、工业设备状态提示终端、便携检测仪器内部，承担操作反馈、异常报警、状态提示的发声功能，是小功率电子设备中最常用的声讯输出元件之一。不同于贴片式蜂鸣器对焊接工艺的高要求，直插引脚的设计适配常规面包板搭线测试、洞洞板手工焊接、批量波峰焊生产等多种装配场景，

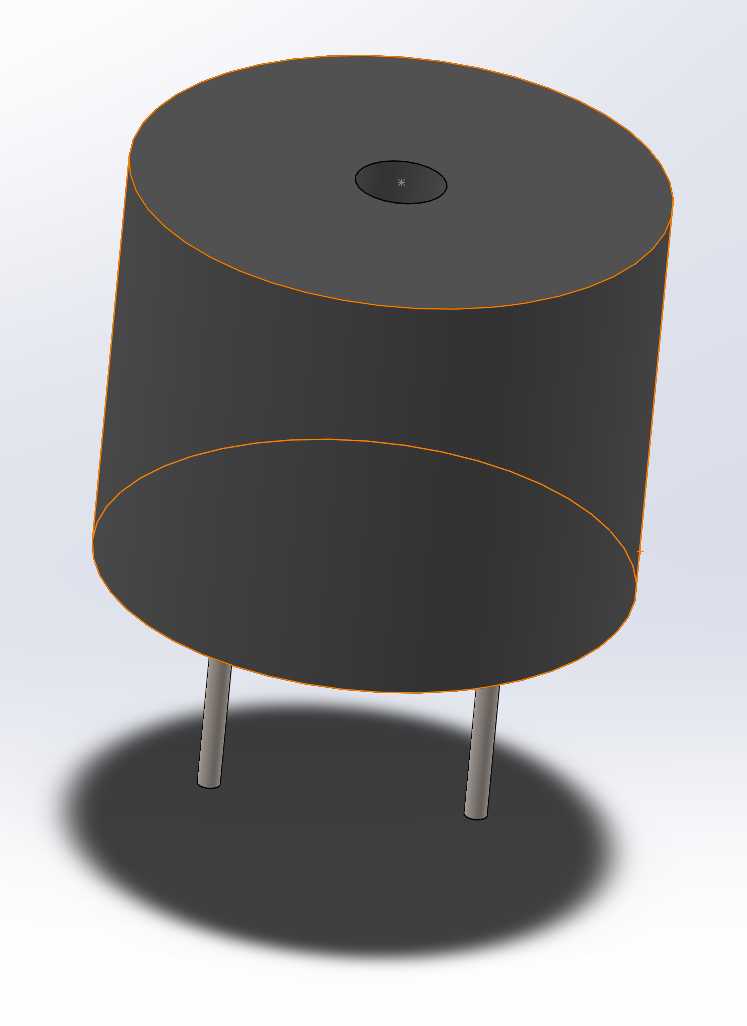

　　无论是学生做课程设计的原型验证，还是小批量电子产品的生产组装，都能快速完成安装。从功能特性上看，这款蜂鸣器采用圆柱型壳体结构，顶部中心预留的出声小孔，是在平衡壳体结构强度与出声效率的前提下设计的，孔径大小经过实际声学测试验证，既不会因为开孔过大导致外界灰尘、焊锡飞溅进入腔体内部损坏振膜，也不会因为开孔过小造成声压衰减，影响提示音的传播距离。壳体采用黑色阻燃ABS材质的常规设计，壁厚控制在0.8mm，既保证壳体成型后的结构强度，在插件弯折引脚时不会出现壳体开裂的问题，也不会因为壁厚过大占用过多的PCB板上方空间。两个平行布置的直插引脚，中心间距严格按照通用2.54mm排距标准设计，引脚直径0.5mm，长度预留6mm，完全适配标准PCB封装尺寸，设计PCB封装时可以直接匹配常规直插元件的焊盘尺寸，不需要额外调整孔位间距，能有效减少PCB打样后的装配适配问题。在设计思路上，整个模型完全还原实物的装配边界，没有做任何简化处理：壳体底部的引脚根部做了0.2mm的凸台限位，在插件安装时，凸台会贴合PCB板面，控制蜂鸣器壳体与PCB之间的预留间隙，避免焊接时焊锡顺着引脚爬升到壳体内部，同时也能保证引脚插入PCB后的垂直度，不会出现器件歪斜导致的外壳与周边元件干涉的问题。模型的外形尺寸严格按照实物测绘数据还原，圆柱壳体直径12mm，总高度9mm，引脚伸出壳体底部的长度为6mm，在做整机结构堆叠设计时，可以直接调用这个模型做干涉检查：

　　比如在设计机器人内部的控制板安装空间时，需要确认蜂鸣器上方到外壳内壁的预留间隙不小于2mm，避免出声孔被外壳遮挡导致音量变小；同时要确认蜂鸣器周边3mm范围内不要布置高度超过5mm的电解电容、接线端子等元件，避免插件时元件互相干涉。很多新手工程师在做嵌入式设备结构设计时，往往只关注主控芯片、传感器等核心元件的尺寸，忽略蜂鸣器这类小元件的安装空间，最后打样回来才发现蜂鸣器顶住外壳，或者和旁边的接插件位置冲突，不得不重新修改PCB或者外壳结构，浪费打样成本和项目周期。这个模型的所有特征都按照实际生产的公差要求做了还原，壳体的圆柱度、引脚的平行度都和实物保持一致，在做装配仿真时，可以真实模拟插件过程中的干涉情况，提前发现结构设计的问题。

　　另外，模型还原了蜂鸣器底部的阴影区域对应的实际安装平面参考，在做整机布局时，可以快速将器件对齐PCB安装面，不需要额外调整装配基准。不同于很多简化的元件模型只做一个圆柱示意，这个模型把引脚的倒角、顶部出声孔的沉台、壳体的合模线细节都做了还原，在做产品渲染、装配爆炸图制作时，能更真实地反映整机的实际装配效果，不会因为模型过于简化导致渲染图和实物差距过大。在做小型Arduino机器人的内部结构设计时，这款蜂鸣器通常布置在控制板的边缘位置，靠近外壳的出声开孔处，模型的尺寸精度可以帮助工程师精准定位出声孔的位置，让出声孔正对蜂鸣器的顶部中心，最大化声压传递效率，避免出现外壳组装后蜂鸣器声音发闷、音量过小的问题。同时，引脚的长度设计也考虑到了不同厚度PCB的适配需求，无论是0.8mm厚的超薄PCB，还是1.6mm厚的常规PCB，引脚穿过焊盘后都能预留足够的焊接长度，不会出现引脚过短焊不牢，或者引脚过长顶到外壳内壁的问题。
