费尔蒙桅杆起重机集线器结构设计

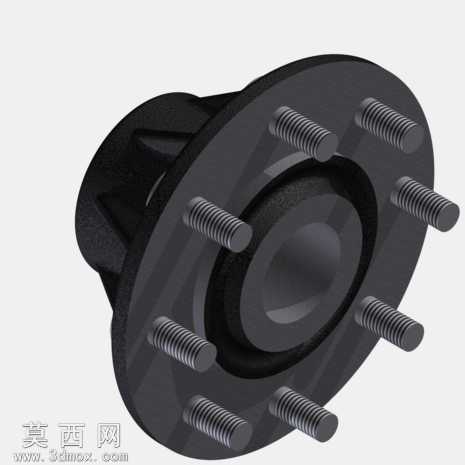

本模型为费尔蒙桅杆起重机配套的集线器部件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重机械零部件的设计规范，对部件的每一处结构尺寸都做了精准还原，确保模型可直接用于后续的装配校验、结构仿真以及工程出图环节。模型主体采用一体化法兰盘式基座结构，法兰端面均匀分布八根向外伸出的连接螺柱，螺柱的螺纹细节做了精细化建模处理，牙型、螺距参数完全符合起重设备连接紧固件的通用标准，能够直观展示部件与相邻构件的螺栓连接装配逻辑。基座内侧设置有阶梯式嵌套腔体结构，腔体的同轴度、台阶面的公差预留都在建模时做了对应体现，可清晰呈现集线器内部用于穿设线缆、容纳传动衔接构件的空间布局，腔体边缘做了圆弧过渡处理，既能够降低应力集中风险，也还原了实际铸件的工艺设计细节。部件外侧的非连接面设置有加强筋结构，筋条的走向、厚度都经过结构合理性推演，在保证部件整体结构强度的同时，尽可能降低部件自重，匹配桅杆起重机高空作业部件的轻量化设计需求。材质渲染环节，针对部件的铸钢基体材质做了专属材质球调试，还原了铸钢件表面哑光磨砂的金属质感，螺柱部分做了轻度的金属光泽强化处理，区分出紧固件与基体的材质差异，光影渲染时采用45度侧光作为主光源，搭配辅助补光弱化结构死角的阴影，能够清晰展现法兰端面、螺柱、腔体、加强筋每一处的结构轮廓与细节特征。设计思路上，该集线器作为桅杆起重机井架部分的关键配套组件，核心作用是实现起重作业过程中多路线缆的规整汇集、以及上部作业构件与基座的衔接传动，建模时充分考虑了部件的实际工况需求，所有连接结构的尺寸、受力面的厚度都参考同类型起重部件的成熟设计参数，既保证了模型的外观还原度，也兼顾了结构设计的工程实用性，可用于起重机械的教学演示、产品方案展示以及虚拟装配调试等多个场景。
