双气缸压紧式夹送辊输送机构设计

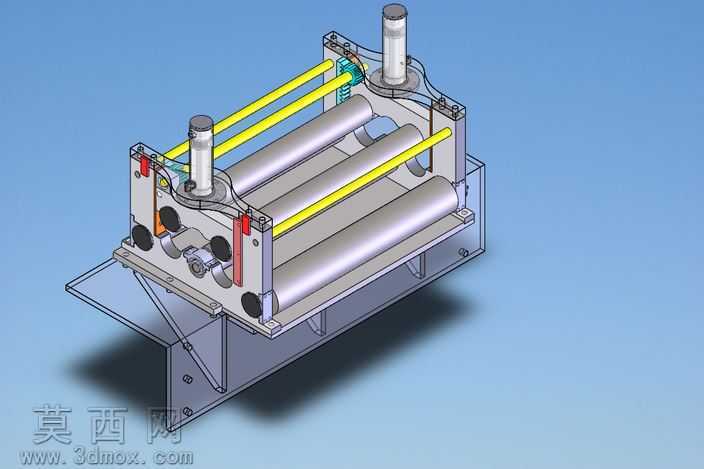

本作品为双气缸驱动的夹送辊三维建模设计，采用三维机械设计软件完成全参数化建模与装配验证，整体结构经过干涉检查与运动仿真校验，可直接用于生产加工参考。模型整体采用立式框架式布局，底部设置带斜撑的安装底座，保证整体结构的刚性与安装稳定性，底座上方为两组平行布置的夹送辊组，每组辊组包含上下两根平行的金属辊轴，辊轴表面采用光滑金属材质渲染，模拟实际生产中镀铬辊的表面质感，减少物料输送过程中的表面划伤。模型顶部对称布置两个竖直安装的标准气缸，气缸通过连接支架与上辊组的轴承座相连，可通过气压调节实现上辊组的上下升降，从而调整上下辊之间的夹持间隙，适配不同厚度的片状、带状物料输送需求，气缸旁设置的导向光轴采用黄色工程塑料材质渲染，模拟实际设备中的导向轴防护套，保证上辊组升降过程的运动精度，避免出现偏载卡滞问题。辊组两侧的立式安装板上集成了轴承安装位、调节螺栓与定位结构，可实现辊轴平行度的微调，保证上下辊的夹持力均匀分布，避免物料输送过程中出现跑偏、打滑问题。建模过程中对所有标准件均采用真实参数绘制，包括气缸的安装尺寸、轴承座的配合尺寸、辊轴的轴径与长度参数，各零部件之间的装配关系完全符合实际机械装配工艺，连接螺栓、定位销等紧固件均按实际排布位置建模，还原设备的真实装配逻辑。渲染阶段采用蓝底渐变背景，金属结构件采用哑光钢材质渲染，气缸缸筒采用亮面铝合金材质，气管、防护套等非金属部件采用对应色彩的工程塑料材质，整体光影效果柔和，清晰展现各部件的结构层次与装配关系。设计过程中充分考虑了设备的维护便利性，辊轴采用快拆式轴承座固定，可快速更换磨损的辊轴，气缸采用标准法兰安装，备件通用性强，整体结构紧凑，可直接集成到各类自动化生产线中，完成薄膜、板材、带材等物料的夹持输送工序，输送过程平稳，夹持力调节便捷，可适配多种不同规格的物料输送场景。
