工业输送管道系统带手轮阀门三维设计

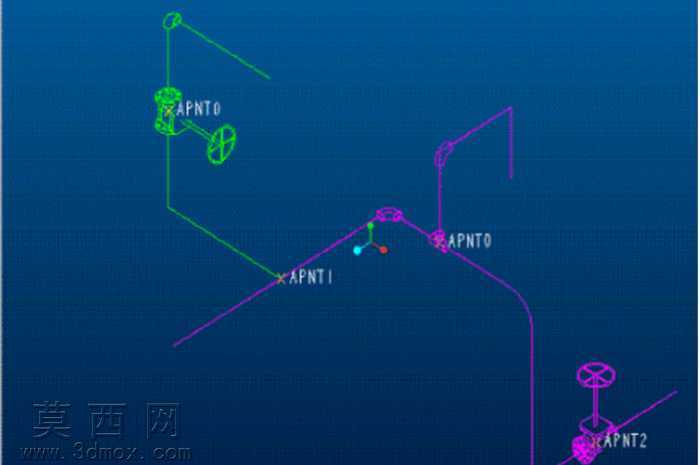

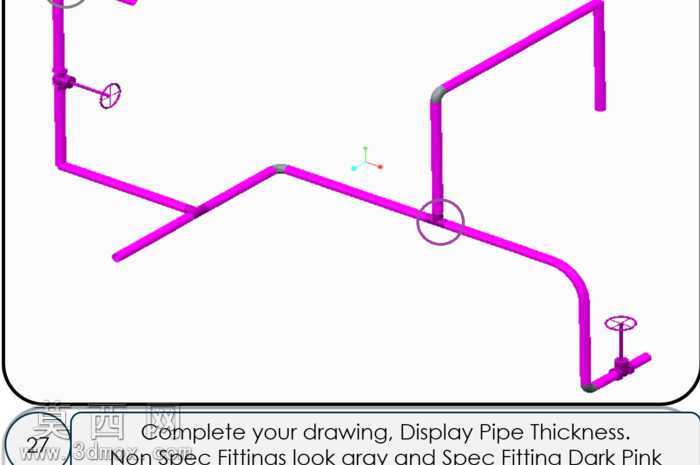

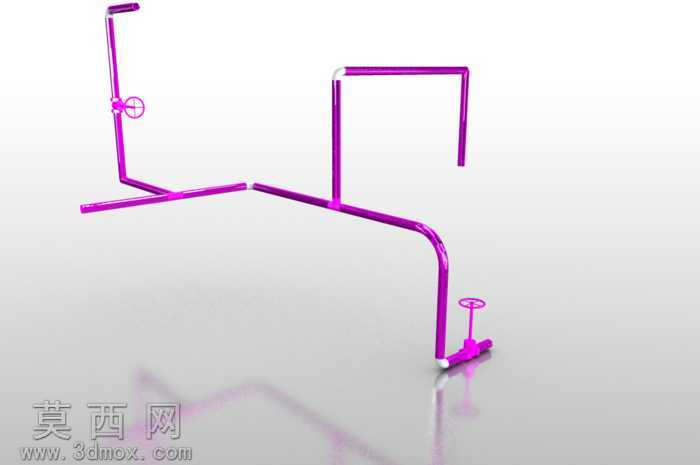

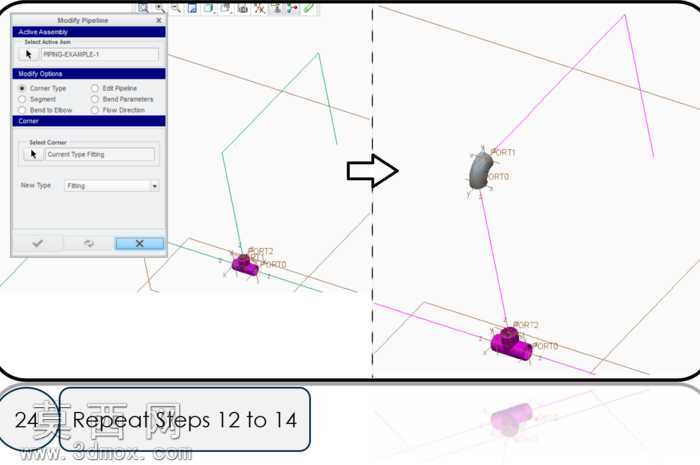

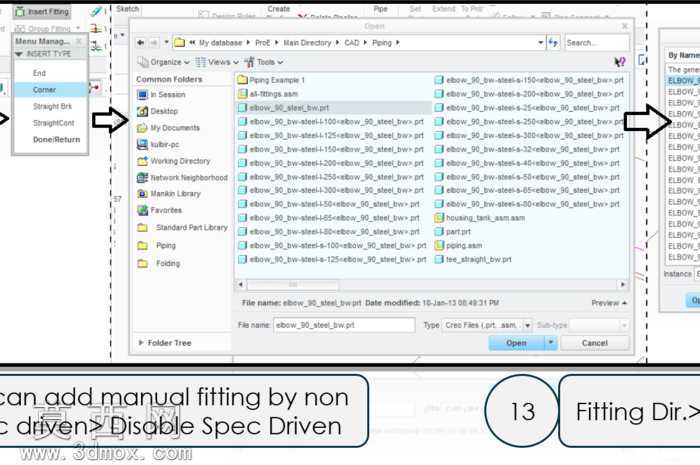

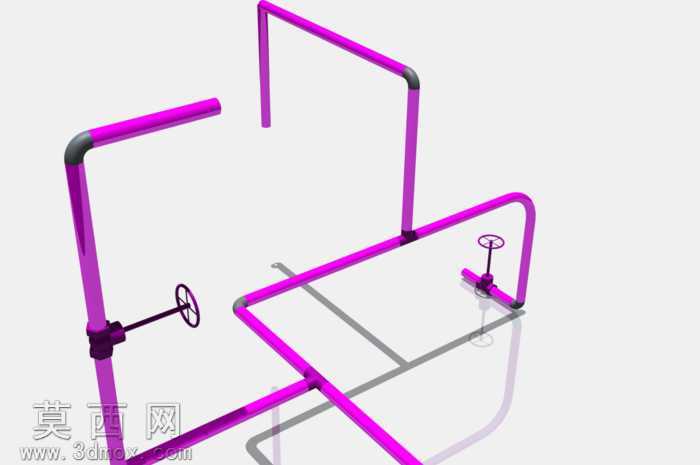

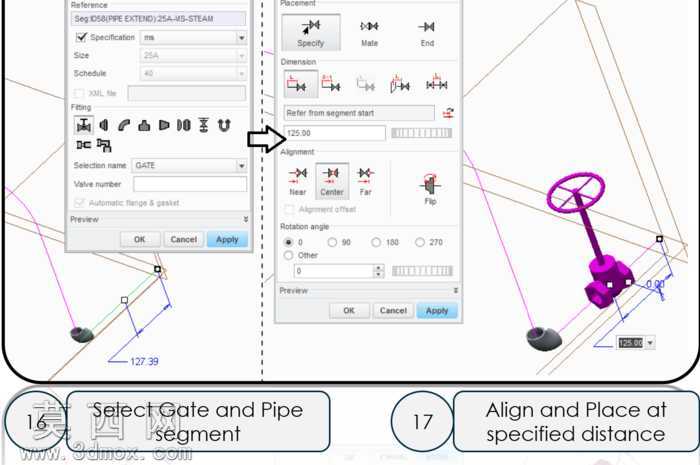

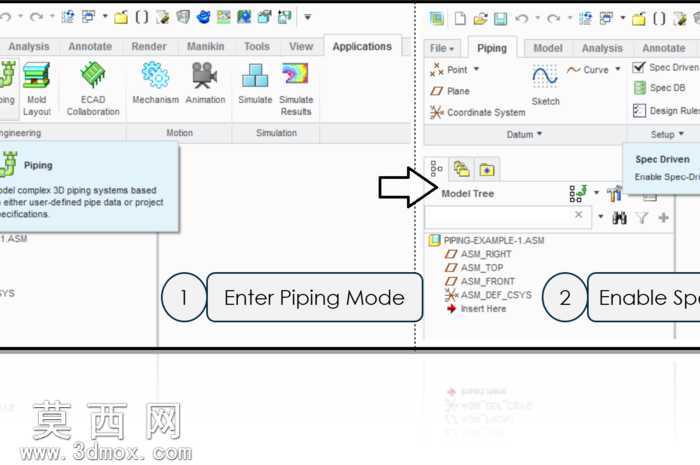

本作品为工业管道系统的三维参数化设计成果，建模过程依托三维设计环境完成，整体采用模块化参数化建模思路，可通过调整核心参数快速适配不同管路走向、管径尺寸的设计需求，大幅提升工业管路方案的迭代效率。模型主体为多段弯折的工业输送管路，搭配两处带手轮操作机构的截止类阀门，管路衔接处采用标准弯头结构完成转向过渡，所有管路接口、弯头衔接位、阀门安装位的尺寸均严格遵循通用工业管件的装配规范，可直接用于后续的管路装配干涉校验、施工方案模拟环节。材质渲染层面，管路主体采用亮面紫红色工程防腐涂层材质，还原工业场景中环氧涂层防腐管路的视觉特征，弯头衔接部位采用深灰色耐磨金属材质，模拟高压管路接头的铸钢材质质感，阀门手轮采用哑光黑色金属搭配金属轮辐结构，清晰呈现操作部件的结构细节，地面投射的柔和阴影进一步强化了模型的空间立体感，可直观展示管路的空间排布关系。结构设计上，模型完整还原了管路系统的空间走向逻辑，包含水平输送段、垂直抬升段、90度转向段，两处阀门分别布置在不同支路的关键管控节点，手轮操作位预留了充足的操作空间，符合工业管路设计的操作安全规范。设计过程中针对管路的两种主流设计逻辑做了完整的规则适配，既支持非规则驱动的手工自定义布管模式，满足非标定制场景的灵活布管需求，也支持规则驱动的标准化布管模式，可直接调用规范管件库完成自动布管、配件自动匹配、合规性校验，覆盖从非标方案设计到标准化工程出图的全流程需求，可用于工业管路设计教学、方案演示、装配模拟等多个场景。
