便携式氢动力热电烹饪燃烧炉结构设计

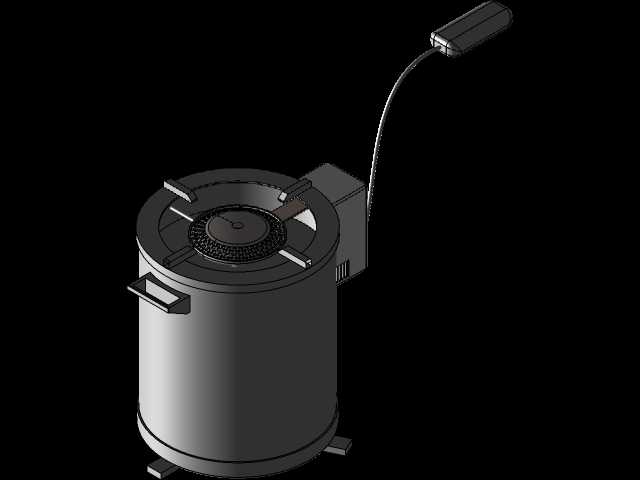

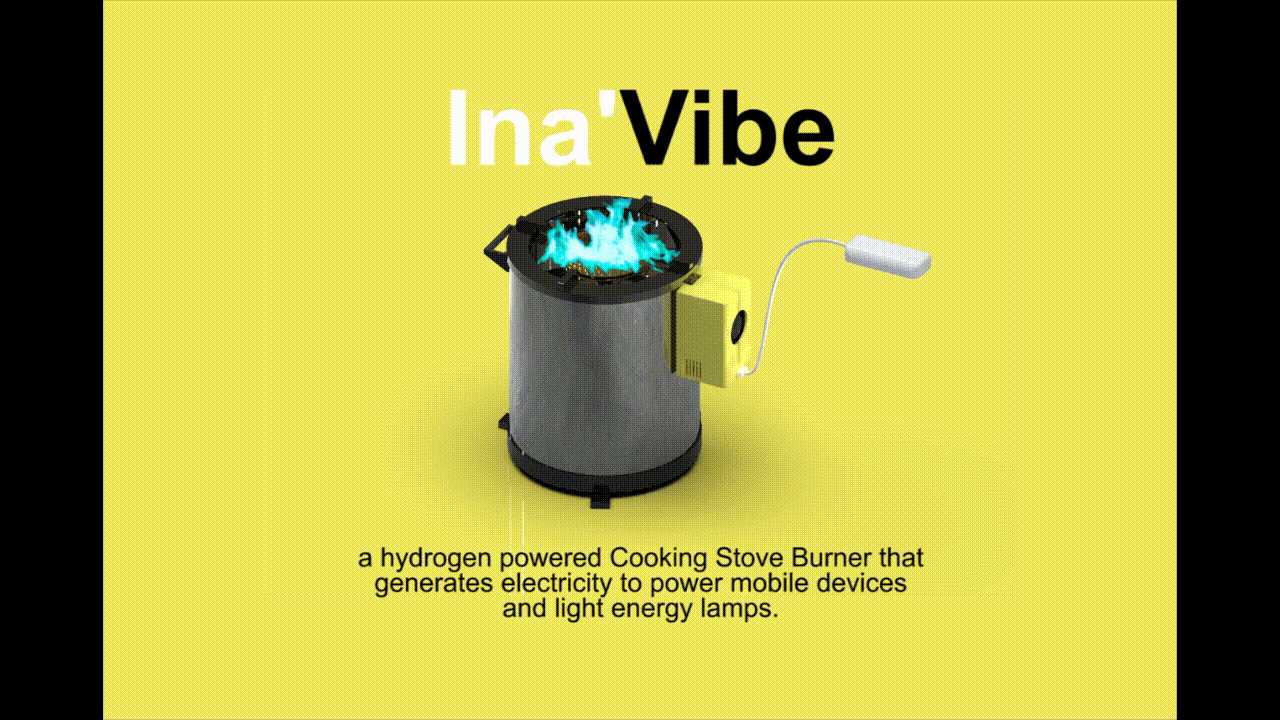

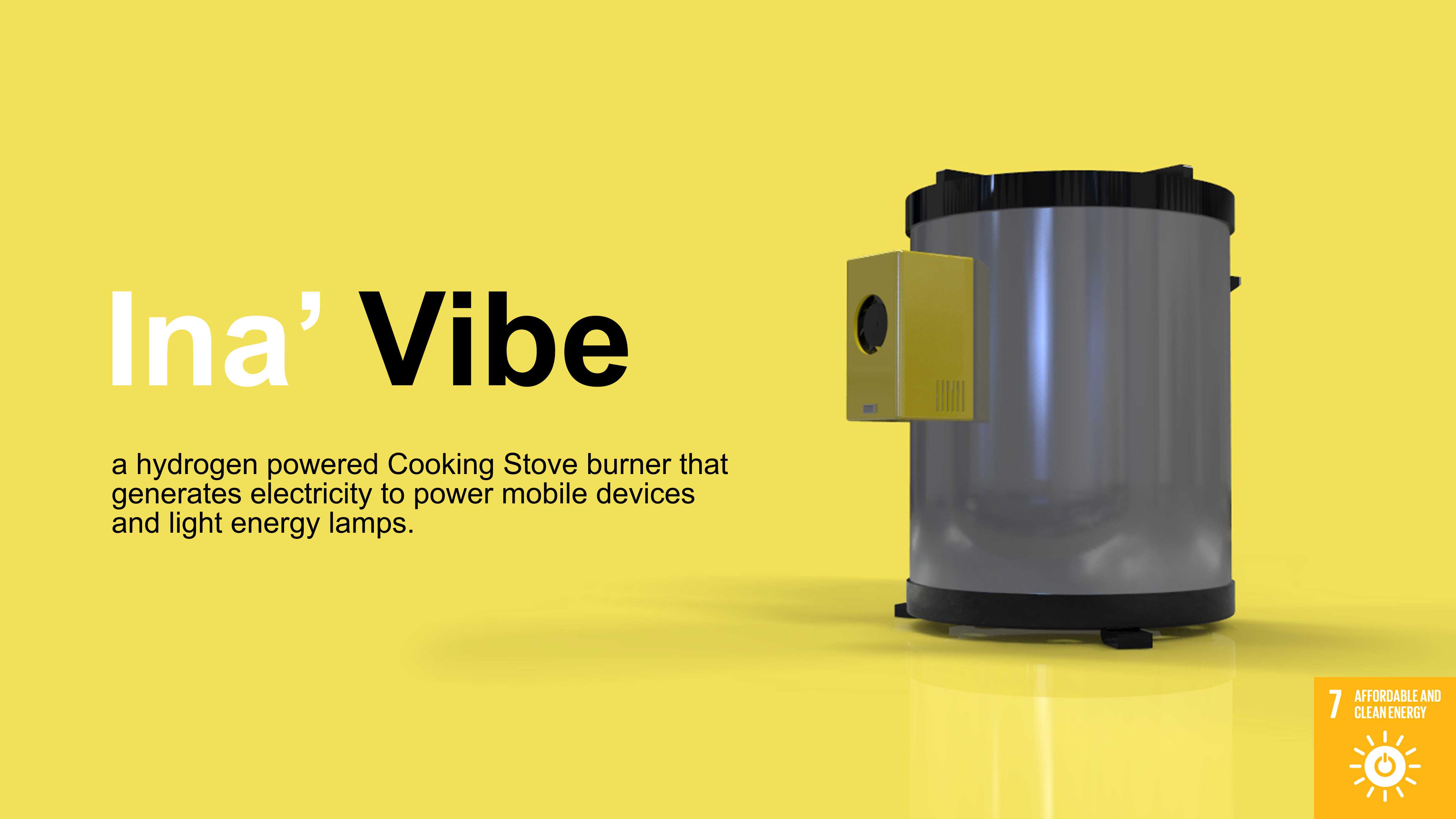

　　这款氢动力烹饪燃烧装置的三维结构设计，核心瞄准无电网覆盖区域的日常炊事与小型用电需求展开，在结构布局上充分兼顾便携移动与功能集成的双重要求。整体采用立式圆柱主体构型，主体燃烧腔采用耐高温金属板材卷焊成型，底部设置三点式支撑脚，单脚高度控制在15mm以内，既保证放置时的空气流通间隙，避免炉体直接接触地面造成热量损耗，也能在不平整的泥地、砂石地面保持放置稳定性，整体主体直径控制在180mm区间，总高度含顶部燃烧防护结构不超过320mm，空机重量控制在2.2kg以内，侧部设置一体化提手结构，可单手提携转移，完全适配户外流动作业、乡村家庭日常使用、街头流动摊贩移动经营的场景需求。

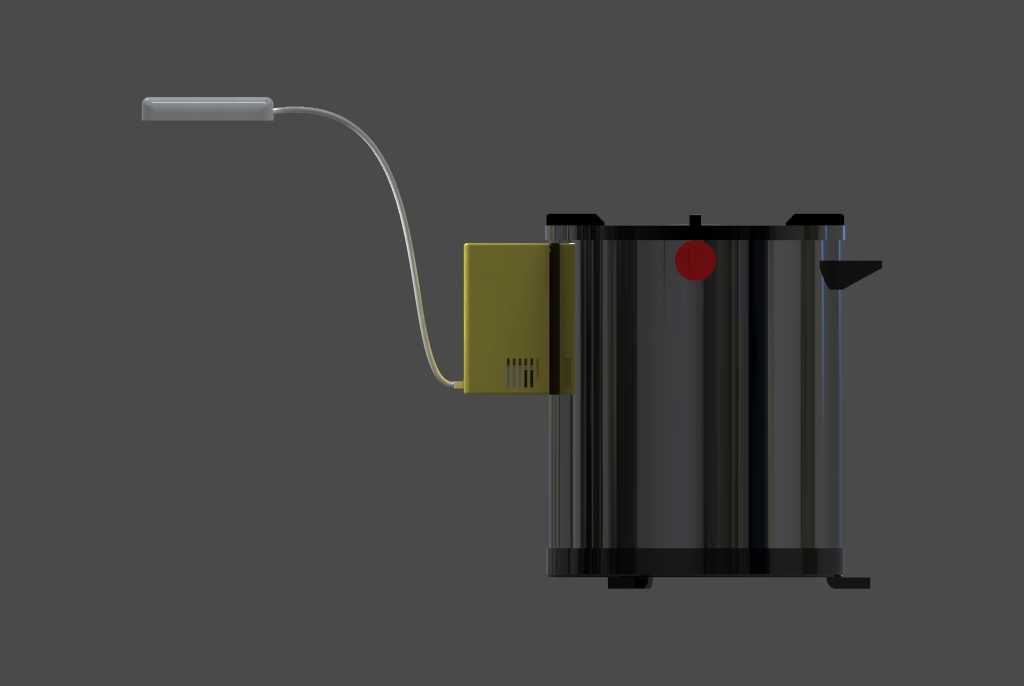

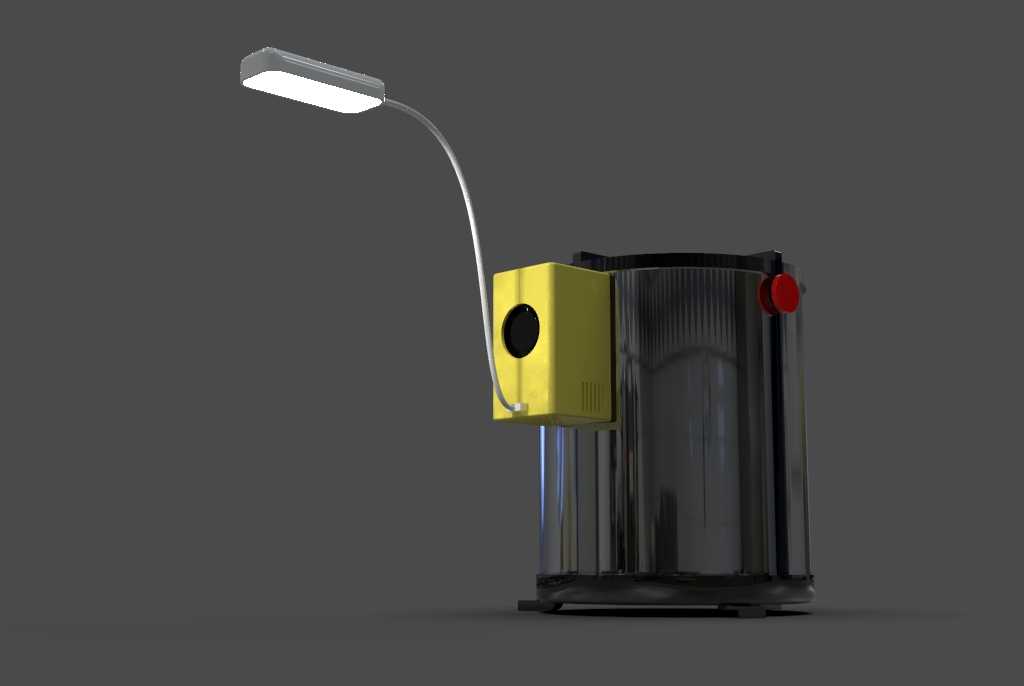

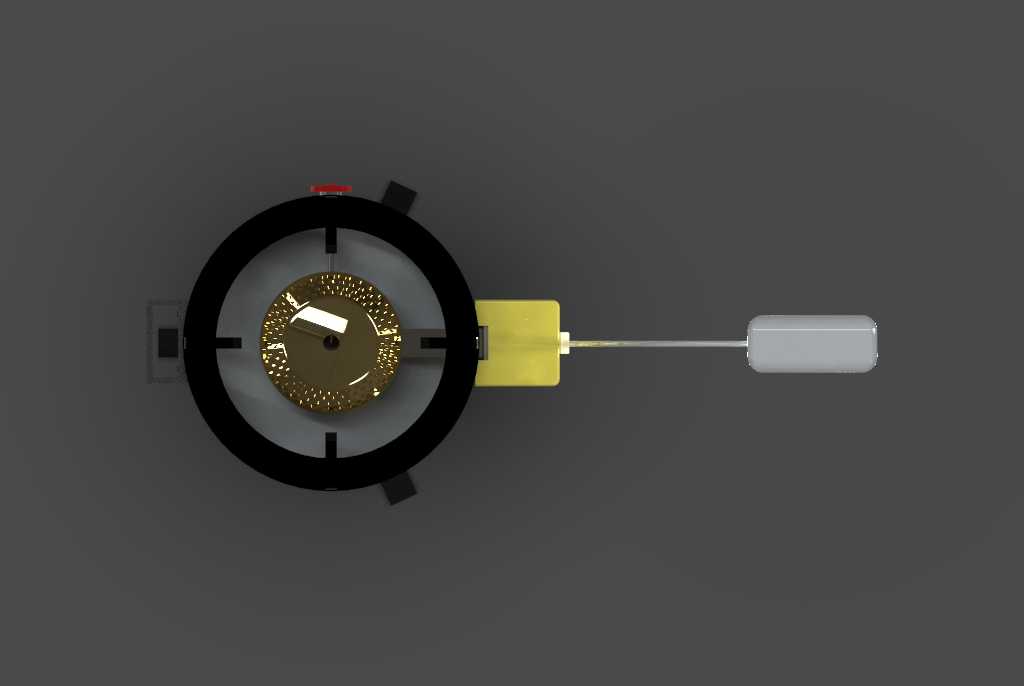

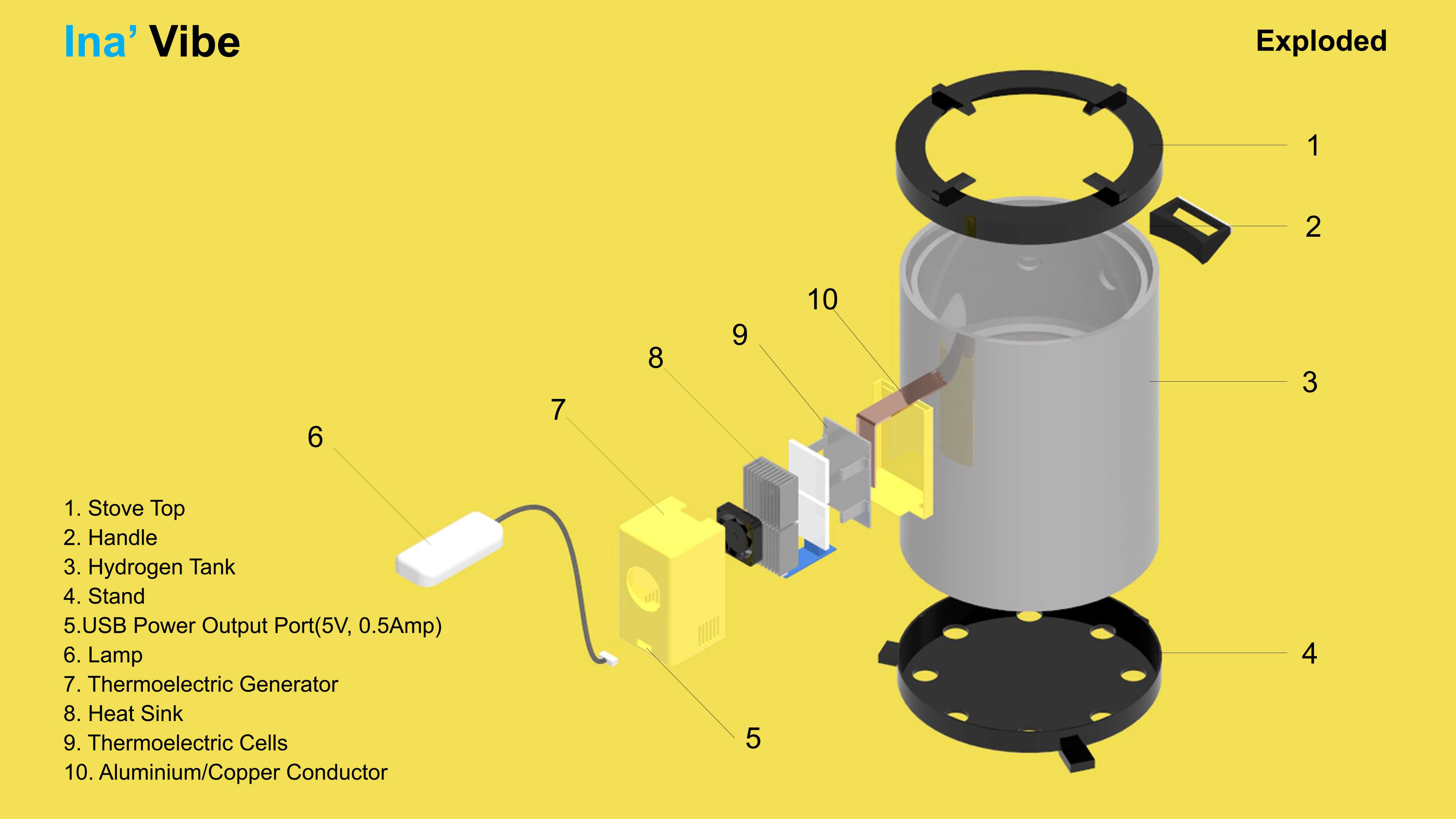

　　在功能模块的结构排布上，核心燃烧区设置在炉体上部，顶部采用可拆卸式炉架结构，炉架支脚做防滑锯齿处理，可适配直径120mm到260mm区间的不同尺寸锅具，满足煮水、烹饪、加热食物的常规炊事需求。燃烧腔外侧设置环形隔热夹层，夹层内填充微孔隔热材料，将炉体外壁接触温度控制在60摄氏度以内，避免移动过程中烫伤使用者，也减少无效热量向外散失。热电转换模块采用侧挂式安装结构，紧贴燃烧腔外壁的高温区布置，模块冷端延伸出外置散热结构，通过冷热端温差实现热电转换，无需额外设置运动发电部件，整体结构无高速运转件，长期使用的故障率极低，维护仅需定期清理散热片表面积尘即可。

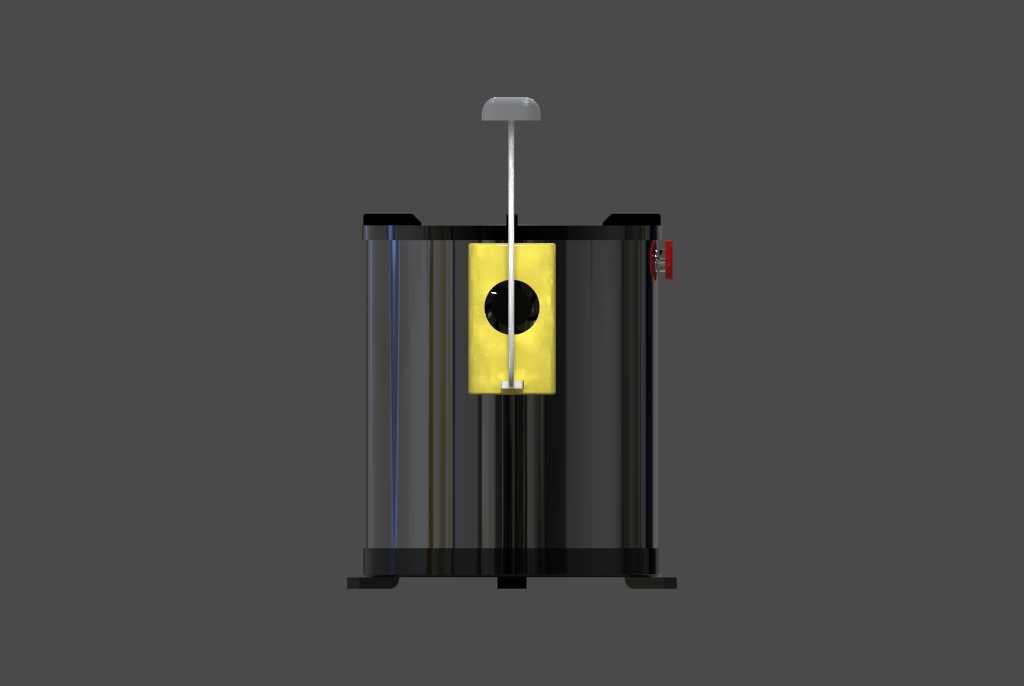

　　热电转换模块的输出端集成稳压控制电路板，电路板做灌封防水处理，侧部引出标准USB输出接口，输出功率稳定在5W区间，可直接为手机、LED照明灯等小型低压用电设备供电，解决无电区域的小型设备充电、基础照明供电问题。点火结构采用压电式点火组件，集成在炉体侧部的控制盒内，控制盒同时设置氢气流量调节旋钮，旋钮做防滑滚花处理，可根据炊事需求灵活调节火焰大小，控制氢气消耗量。氢气输入接口采用快插式密封结构，可适配标准规格的小型便携储氢罐，接口处设置双重密封胶圈，避免氢气泄漏风险，储氢罐安装位设置在炉体侧部的卡扣结构上，安装后整体重心仍落在炉体中心支撑范围内，不会因侧挂储氢罐出现放置倾斜的问题。

　　设计过程中充分考虑欠发达地区的使用与维护条件，整体结构采用模块化拆分设计，所有连接部位采用标准紧固件装配，无需专用工具即可完成拆解更换易损件，燃烧腔内壁做耐高温抗氧化涂层处理，可长期承受氢气燃烧的高温工况，使用寿命不低于常规固体燃料炉具。不同于传统依赖木柴、木炭、煤油的炉具，该装置以氢气为燃料，燃烧产物仅为水，无烟尘、无有害废气排放，使用过程中无需持续添加固体燃料，也不会产生固体废弃物，既能够降低使用者的燃料采购成本，也能减少传统炉具使用带来的室内空气污染问题，同时通过热电转换功能将燃烧余热转化为电能，替代部分干电池、小型煤油灯的使用场景，减少能源浪费与碳排放。

　　在安装边界的适配设计上，炉体底部支撑脚的展开直径不超过200mm，仅需极小的平整放置面即可稳定使用，侧部所有外凸部件（含提手、控制盒、储氢罐卡扣）的外凸距离不超过50mm，多个炉具可紧密并排摆放，适配流动摊贩狭小的经营空间使用。顶部炉架可向下翻折收纳，收纳后整体外形为规整圆柱，可放入常规尺寸的户外背包侧袋，方便长距离移动携带。电路部分所有走线均布置在炉体夹层内部，无外漏线材，避免使用过程中线材被高温灼烧损坏，也防止移动过程中线材被勾挂造成结构损坏。
