仿生卵石造型香水瓶结构设计方案

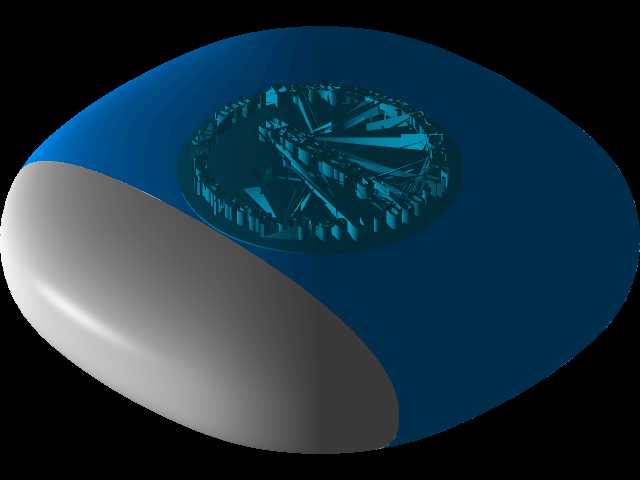

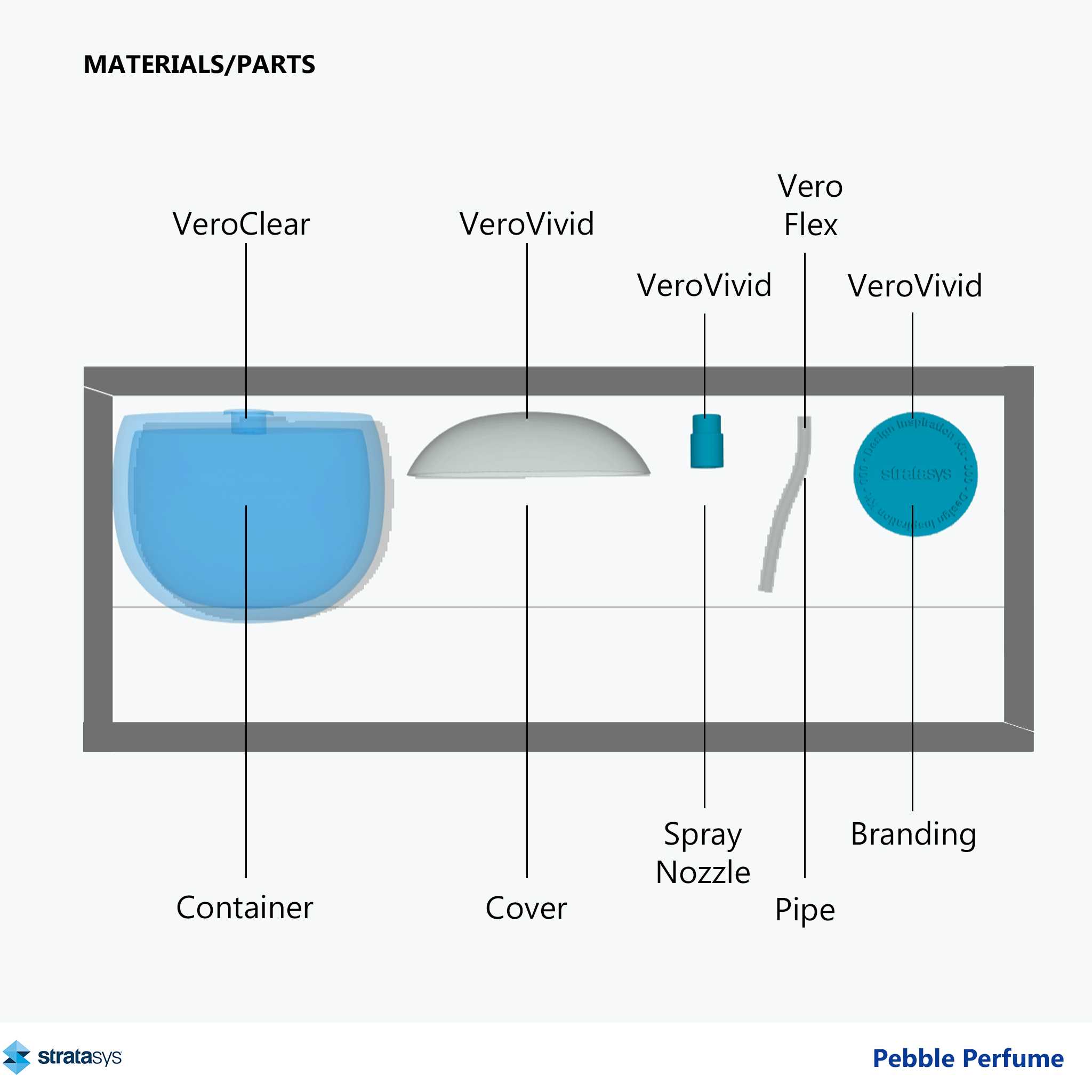

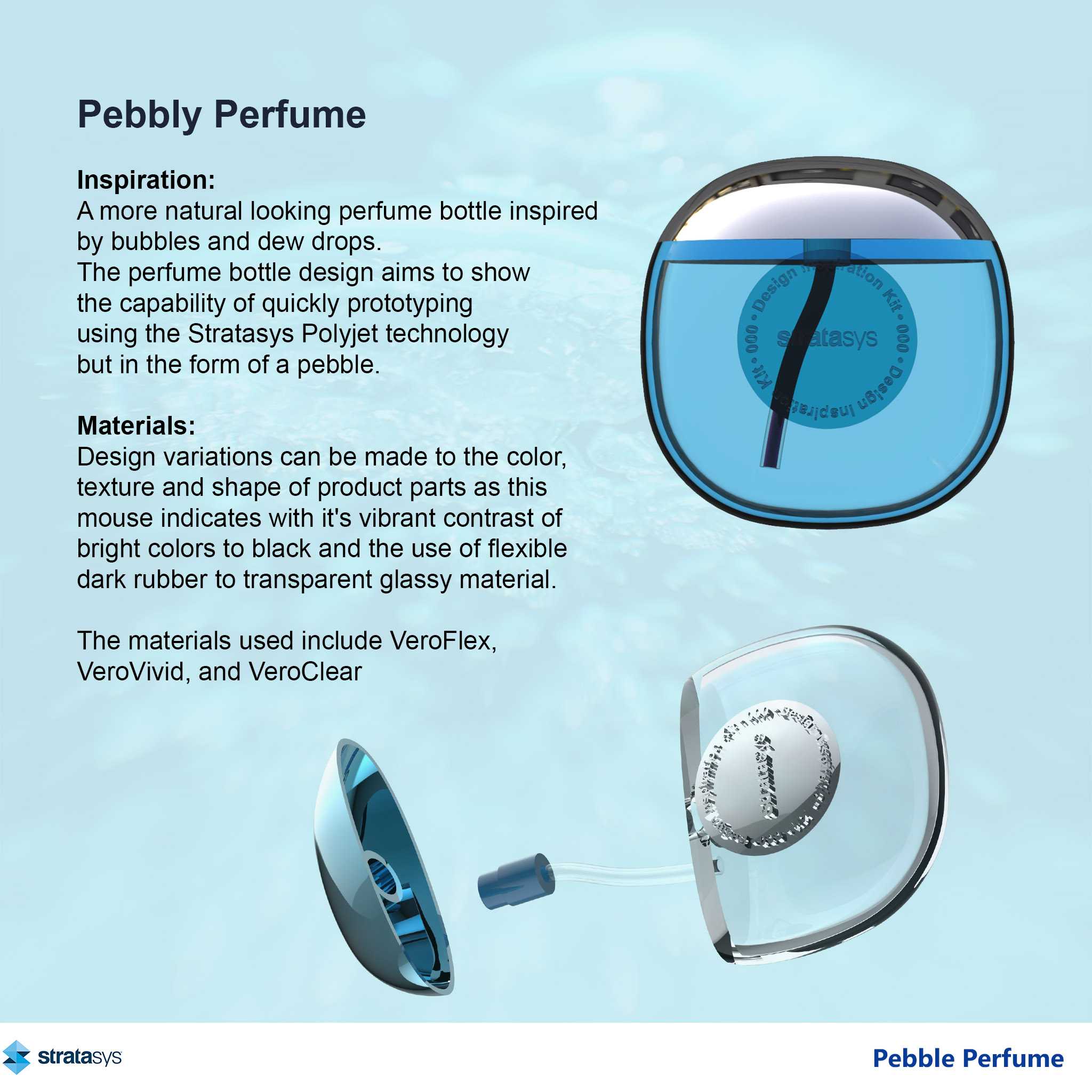

　　这款卵石造型香水瓶的设计，最初是为了验证多材料喷射成型工艺在日化包装领域的落地可行性，在实际的快消品包装开发场景中，这类异形透明包装往往是结构设计的难点——既要兼顾外观的视觉冲击力，又要满足液体密封、握持手感、灌装适配的硬性要求。从结构层面拆解，瓶身整体采用无棱角的流线型卵石轮廓，整体曲率连续过渡，没有尖锐的分型线凸起，握持时贴合手掌的自然弧度，日常取用、喷洒过程中不会出现硌手的问题，也能避免跌落时应力集中导致的瓶身碎裂。瓶身主体采用高透明硬质材料作为储液腔体，壁厚控制在均匀的1.8mm，既保证足够的结构强度承受内部液体压力，又能最大化呈现内部香水的通透色泽，腔体的内部容积经过反复校核，控制在常规香氛产品的50ml标准容量区间，

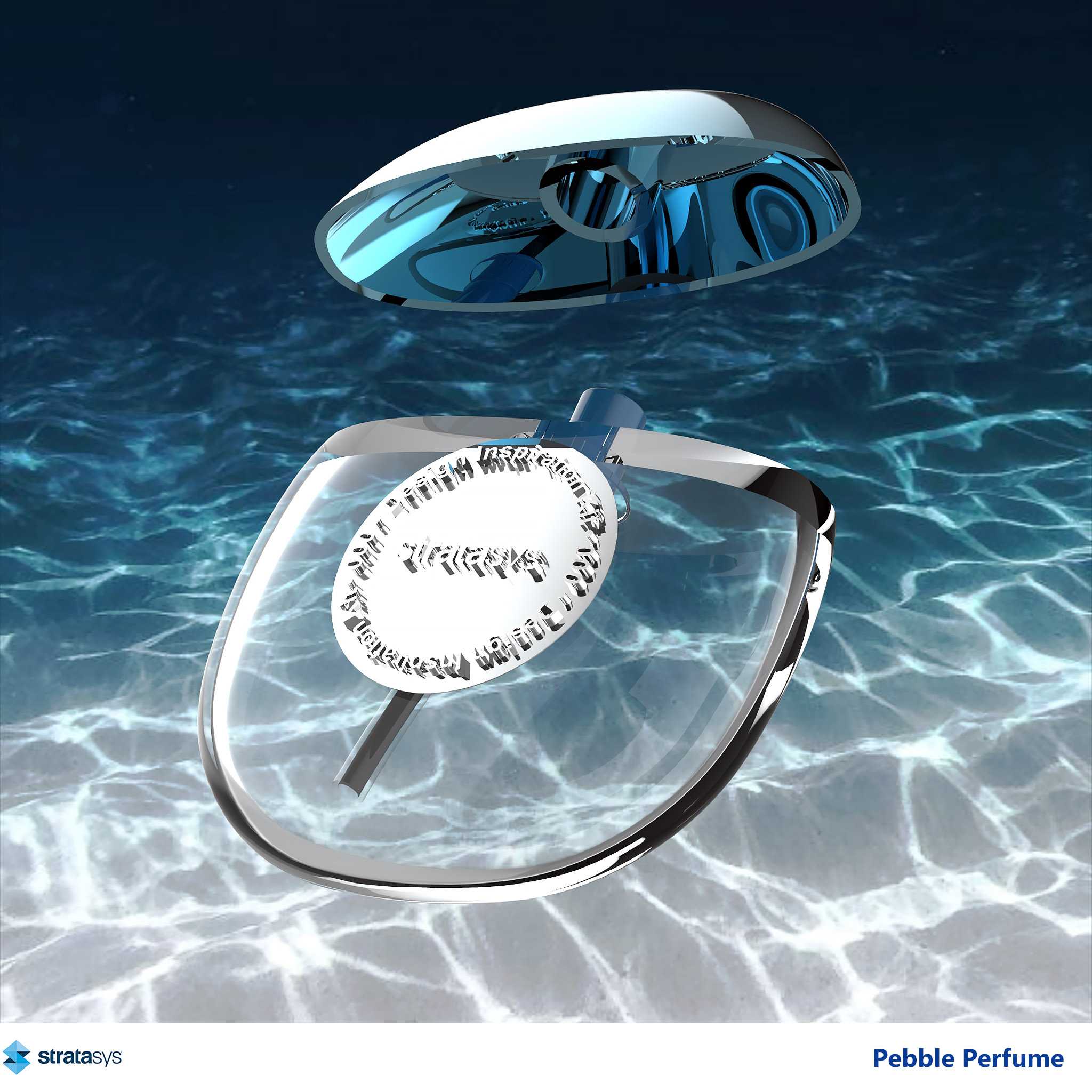

　　适配行业通用的灌装生产线口径，不需要额外定制专用灌装头就能完成量产线的批量灌装。瓶口位置采用嵌入式的密封结构，搭配深色柔韧材质的外圈包裹层，这层软质包裹一方面是做视觉撞色，和透明瓶身形成材质与色彩的双重对比，另一方面软质层覆盖了瓶身下半部分的握持区域，增加手掌和瓶身之间的摩擦力，即使手上沾有护肤油脂或者水渍，取用的时候也不会打滑脱落。软质层和透明瓶身之间采用卡扣加粘接的复合连接方式，在三维建模阶段就预留了0.15mm的配合过盈量，保证两种不同材质结合面没有缝隙，不会出现藏污纳垢的卫生死角，也避免长期使用后两层结构出现松脱错位。从设计思路上，这款瓶身没有采用传统香水瓶的规则圆柱或者方瓶造型，

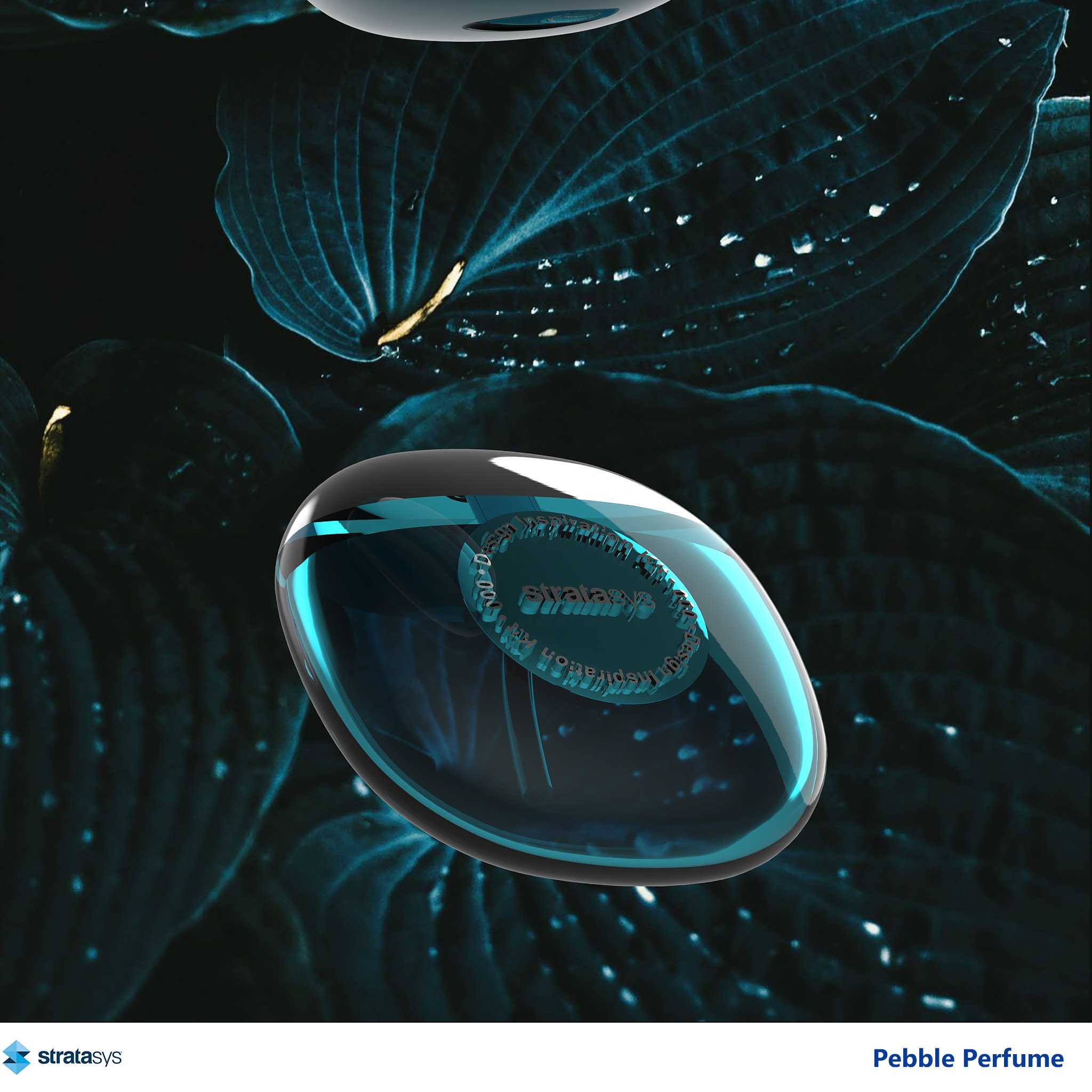

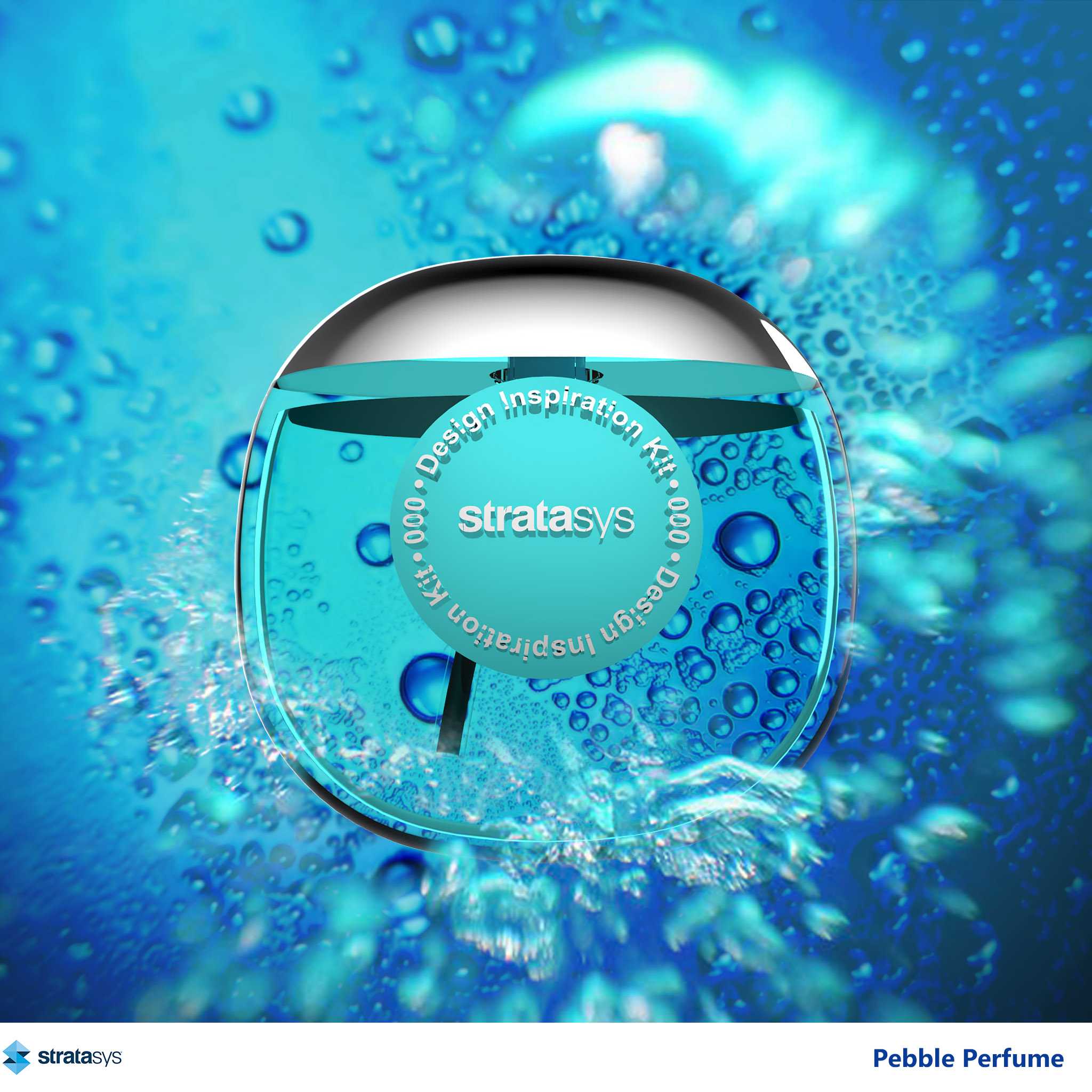

　　而是提取了自然卵石被水流冲刷后的圆润曲面特征，同时融入了水中气泡的视觉意象，瓶身表面做了高光抛光处理，光线穿过透明瓶身的时候会产生类似水下光斑的折射效果，和香氛产品想要传递的清新、自然的感官体验形成呼应。在安装边界的校核上，瓶身的最大外径控制在65mm，整体高度82mm，能够适配市面上绝大多数常规尺寸的香氛产品外盒，不需要为了这款异形瓶单独定制外包装尺寸，能够有效控制后续量产的包装成本。泵头的安装位置隐藏在瓶身顶部的平面区域，泵头的按压行程经过匹配设计，按压时的施力方向和瓶身重心重合，单手握持按压的时候不会出现瓶身侧翻的问题，每次按压的出液量稳定在0.12ml，符合香氛产品的常规使用剂量要求。在结构验证阶段，

　　建模时重点校核了不同壁厚位置的收缩率差异，因为透明材质和软质材质的成型收缩率不同，在两种材料的结合位置特意做了渐变过渡的壁厚设计，避免成型过程中因为收缩不均导致的透明件出现内应力裂纹，同时瓶身底部做了1mm深度的内凹平底设计，保证放置在平面上的时候接触平稳，不会因为曲面造型出现晃动歪斜的问题。另外，瓶身的曲面全部采用G2连续的曲率过渡，在做模具加工的时候，刀具路径可以实现连续走刀，不需要频繁换刀或者接刀，能够有效降低模具的加工难度，减少后续量产时的表面抛光工作量，也能避免分型面位置出现明显的合模线影响外观质感。软质包裹层的表面做了细微的哑光纹理处理，和透明瓶身的高光表面形成质感对比，同时哑光纹理不容易残留指纹，日常使用过程中不需要频繁擦拭就能保持外观整洁。从实际应用场景来看，这款结构不仅可以用于香水瓶，同类型的多材料曲面结构设计思路，也可以拓展到精华液瓶、护肤乳液瓶等其他日化包装产品的开发中，尤其是主打自然、清新概念的个护产品，这种仿生卵石造型能够快速和市场上常规的规则造型包装形成视觉差异，在终端陈列的时候更容易获得消费者的视觉关注。建模过程中所有的曲面都做了可制造性校验，没有出现倒扣无法脱模的结构，分型线设置在软质层和透明层的结合位置，合模后刚好被两层结构的配合缝遮挡，不会在外观可见区域留下合模痕迹，后续量产的时候不需要做额外的合模线打磨处理，能够有效降低单件产品的加工成本。
