便携式运动动作摄像机结构设计

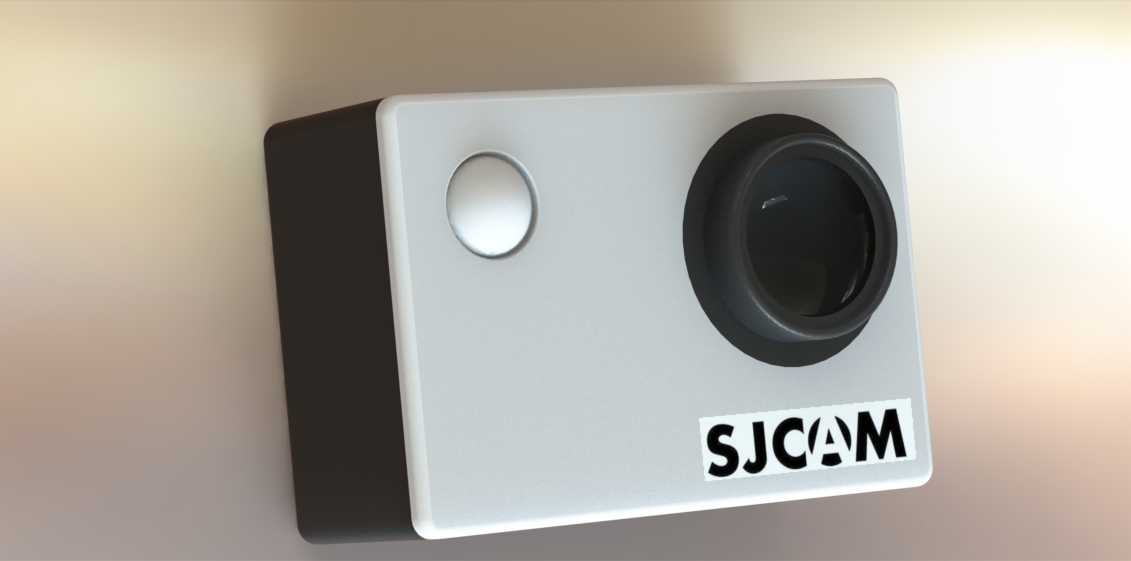

　　这款动作摄像机的结构设计，核心围绕户外极限场景下的可靠使用需求展开，区别于普通家用摄像设备，其结构紧凑性、抗冲击冗余、安装适配性是设计阶段的核心考量点。从整机布局来看，正面大尺寸镜头模组占据近三分之一的面板面积，镜头外圈做了凸起的橡胶防护圈设计，既可以在设备发生磕碰时优先承接冲击力，避免镜头镜片直接接触硬质接触面造成刮花或碎裂，也能在一定程度上阻挡侧面杂光进入镜头，减少户外强光下的眩光问题。镜头旁侧的圆形实体按键做了内凹式的弧度处理，按键表面做了细微的磨砂纹理，即使用户佩戴户外手套操作，也能通过触感快速定位按键位置，避免误触，按键的按压行程控制在1.2mm左右，反馈力度适中，不会因为行程过短导致误触发，也不会因为行程过长造成操作迟滞。

　　整机外壳采用前后壳拼接的结构形式，前壳为哑光银灰色硬质面板，侧边与后壳为黑色高强度工程塑料材质，拼接处做了错位止口设计，配合内置的防水胶圈，可以实现日常泼溅、短时间浅水场景下的防水能力，满足户外骑行、浮潜、滑雪等场景的使用需求。整机的边角全部做了R3以上的圆角过渡，没有尖锐的棱角，一方面是避免用户在使用过程中被棱角划伤，另一方面圆角结构在设备跌落时可以更好地分散冲击力，降低壳体开裂的风险。机身正面的品牌标识区域做了下沉式的凹槽设计，标识片通过背胶固定在凹槽内，不会因为长期摩擦出现标识脱落的问题。

　　从安装边界来看，整机的长宽高尺寸控制在60mm40mm25mm左右，整体重量控制在100g以内，不管是通过配套的固定支架安装在头盔侧面、自行车把横、滑雪板前端，还是通过背夹固定在背包肩带上，都不会给使用者带来明显的负重感，也不会因为体积过大影响安装位置的原有设备使用。设备的底部预留了标准的四分之一英寸螺纹安装孔，这一接口是摄影摄像器材的通用安装接口，可以直接适配市面上绝大多数的三脚架、自拍杆、运动相机固定支架，不需要额外设计专用的转接配件，大幅降低了用户的配件适配成本。

　　在内部结构排布上，镜头模组通过四颗螺丝固定在前壳的定位柱上，定位柱的公差控制在±0.05mm以内，保证镜头光轴与机身面板的垂直度，避免出现画面倾斜的问题。主板与电池仓分别布置在机身内部的上下两个区域，中间通过隔热麦拉片分隔，避免电池充放电产生的热量传导到主板核心芯片区域，造成高温降频影响拍摄稳定性。机身侧边的接口区域做了内凹式的硅胶塞设计，硅胶塞与壳体通过一体的软胶连接带固定，避免硅胶塞丢失，硅胶塞闭合后可以完全覆盖接口区域，配合止口结构实现接口处的防尘防水能力。

　　从实际使用场景出发，这类动作摄像机主要面向户外骑行、登山、滑雪、冲浪、极限运动记录等场景，也有部分用户会将其安装在模型车、无人机上作为第一视角记录设备，这就要求设备在持续震动的工况下依然能保持结构稳定，因此在设计阶段，内部所有的接插件都做了点胶加固处理，电池通过双面泡棉胶固定在电池仓内，泡棉胶的厚度为1mm，既可以起到粘接固定的作用，也能缓冲震动带来的冲击力，避免电池在仓内晃动。镜头与壳体的连接处也垫有薄款橡胶减震圈，减少高频震动带来的画面抖动问题，提升拍摄画面的清晰度。

　　在材质选择上，外壳选用的是加纤20%的PC材质，相比普通ABS材质，其抗冲击强度提升40%以上，在零下20度的低温环境下也不会出现壳体变脆易裂的问题，可以满足高海拔、冬季户外等低温场景的使用需求。按键部分采用软质TPU材质，硬度控制在邵氏60A，在低温环境下依然能保持良好的按压手感，不会因为材质变硬导致按键卡滞。镜头防护镜片选用的是钢化玻璃材质，表面做了防刮镀膜处理，莫氏硬度达到6H以上，日常使用中接触到砂石、树枝等物体也不容易留下划痕，保证镜头的透光率长期稳定。
