办公用蓝色工字按动式图钉结构设计

　　日常办公场景里，这类工字图钉是软木板、公告栏固定纸质文件、便签、展示物料最常用的小五金件，很多人觉得它结构简单没什么设计讲究，实际做三维建模的时候要抠的细节一点不少。先从实际使用的痛点倒推设计逻辑，普通图钉最容易出的问题无非几个：按动的时候帽檐打滑硌手、钉尖容易弯折、钉入软木后拔出费力、堆叠存放的时候钉尖容易刮伤其他物件，还有长期使用后钉帽和钉身衔接处松脱，这些都是建模阶段就要通过结构设计规避的问题。

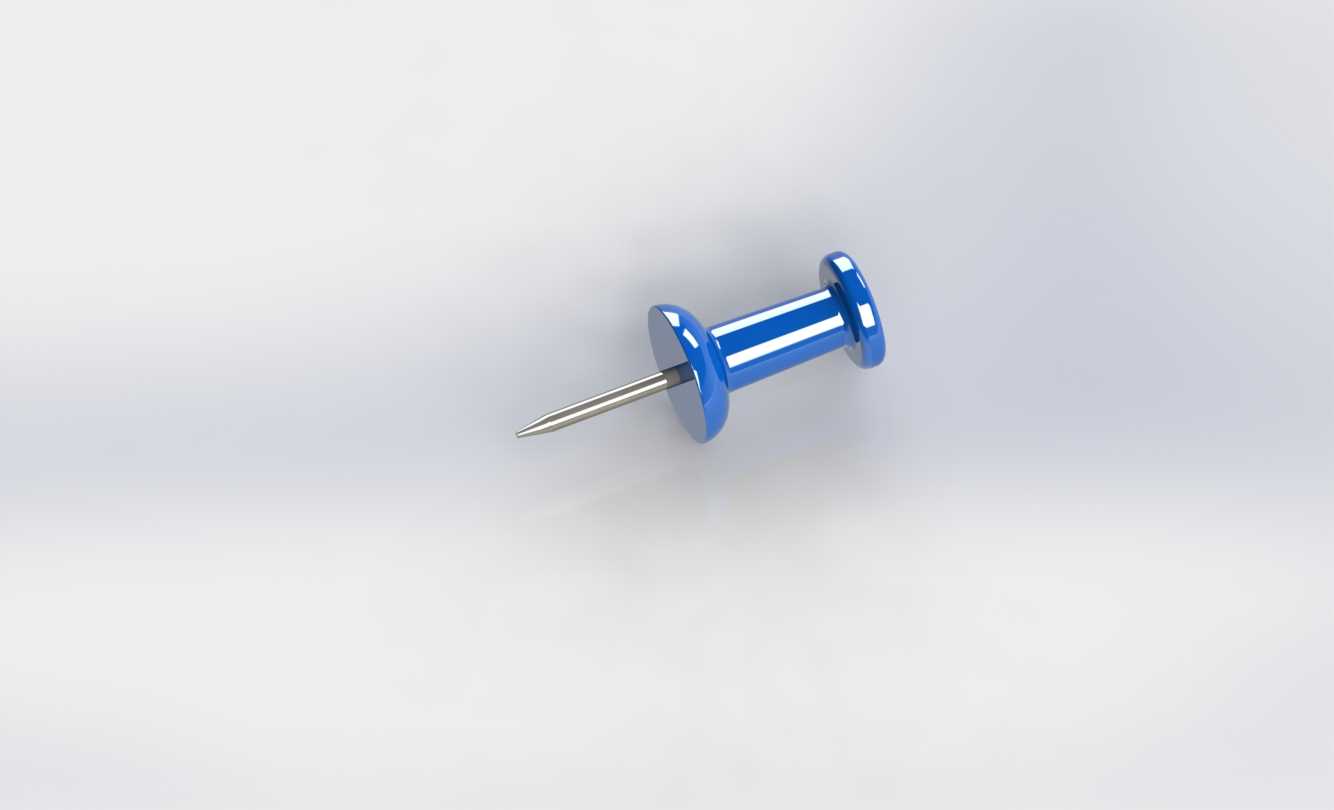

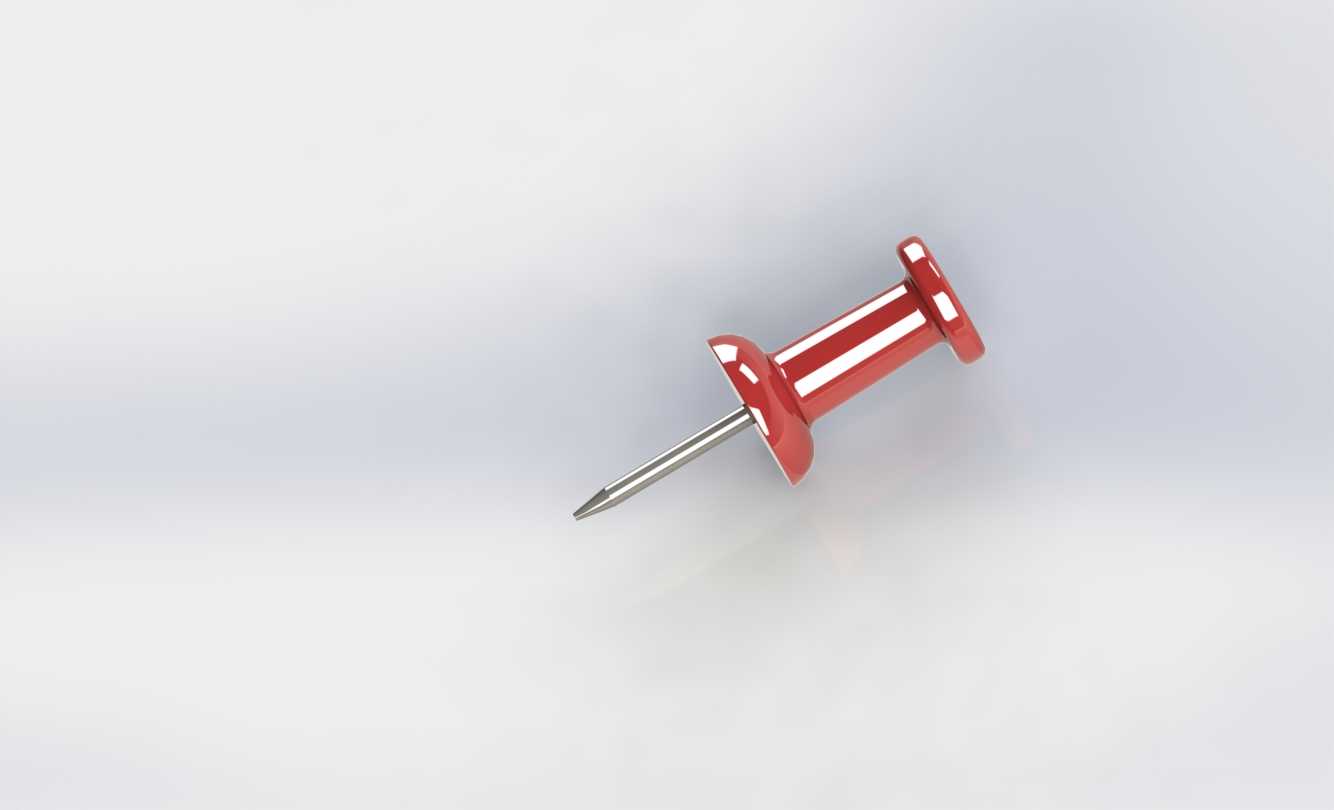

　　先看钉帽部分的设计，这次做的是亮面蓝色塑料包覆的结构，不是那种全金属的薄帽，帽檐做了外扩的圆盘造型，直径控制在12mm左右，这个尺寸是经过实际按压测试的——太小的话拇指按压的时候压强太大，按久了指腹会留压痕甚至疼，太大的话又会遮挡被固定的纸张边角，影响公告栏的排版美观度。钉帽的顶面做了微弧的凸起，不是完全的平面，这样拇指按下去的时候受力能自然分散到整个指腹接触区域，边缘做了0.5mm的圆角过渡，没有尖锐的棱边，不管是按入还是拔出的时候都不会划手。塑料帽和内部金属钉身的衔接部分，做了内嵌的卡槽结构，金属钉的上端不是光杆插进去，而是冲了一个扁位的卡位，注塑的时候塑料直接把这个卡位完全包覆住，哪怕反复插拔几百次，也不会出现钉帽和钉身转松、脱落的问题，比直接胶粘的结构可靠性高很多。

　　再看钉身部分，总长度控制在10mm左右，这个长度是适配常规8-10mm厚度的软木板、公告板的，钉入之后钉尖不会穿透背板刮伤墙面，也不会因为钉入深度不够导致纸张固定不牢、容易掉落。钉身的直径选了1.2mm的碳钢线材，这个粗细平衡了强度和穿刺阻力，太细的话钉到稍微硬一点的纸板或者多层叠的厚纸就容易弯，太粗的话按进去需要的力度太大，而且会在纸上留下太大的钉孔，破坏文件纸张。钉尖做了三段式的磨尖处理，不是简单的斜切，最尖端的锥角控制在22度左右，穿刺的时候阻力最小，轻轻一按就能穿透3-5张70g的打印纸，不会把纸张戳出毛边或者褶皱。钉身和钉帽衔接的位置做了一个1mm直径的凸台挡边，这个挡边的作用是控制钉入深度，按到挡边贴住软木板表面的时候就刚好到最大钉入深度，不会因为用力过猛把整个钉帽都按进软木里，拔的时候找不到着力点。

　　实际建模的时候还要考虑生产工艺的可行性，塑料钉帽部分用的是ABS注塑成型，所以拔模斜度控制在1.5度，外表面做高光抛光处理，对应实物的亮面蓝色外观，不需要额外做晒纹，这样生产出来的零件表面光洁度好，不容易积灰，日常办公环境里用脏了拿抹布一擦就干净。金属钉身部分用的是镀锌碳钢，表面做防锈处理，哪怕在南方潮湿的办公环境里长期使用，也不会生锈把锈迹渗到纸张或者软木板上，留下难以清理的污渍。

　　从安装使用的边界条件来说，这个图钉适配的固定场景不只是办公软木板，还包括墙面毛毡板、KT板展示墙、泡沫板模型固定，甚至日常手工DIY的时候固定布料、薄皮革也能用，但是不适合钉硬木板、水泥墙这类硬质基底，因为钉身强度是针对软质固定面设计的，硬面使用会导致钉尖弯折、钉帽开裂。存放的时候因为钉帽是平整的圆盘结构，可以竖直堆叠在文具盒的分格里面，不会像圆头图钉那样容易滚的到处都是，也减少了钉尖意外扎手的风险。

　　很多人做这类小五金件的三维模型的时候容易忽略细节，比如钉帽和钉身的同轴度，如果建模的时候两者不同轴，按入的时候钉身会歪，不仅固定不牢，还容易把钉孔撑大；还有钉尖的过渡曲面，如果做的太生硬，实际生产的时候磨尖工艺很难做到位，穿刺性能会大打折扣。这次建模的时候把所有的圆角、过渡锥面、卡位结构都做了参数化处理，后续如果要调整不同的尺寸规格，比如做更长的钉身适配厚展板，或者更大的钉帽适配需要频繁插拔的展示场景，只需要修改对应参数就能快速衍生新的型号，不用重新从零开始画结构。另外在做装配校验的时候，特意模拟了按动的受力场景，给钉帽施加垂直向下的按压力，校核塑料部分的形变，确保正常按压力度下钉帽不会出现开裂、过度形变的问题，金属钉身的屈曲强度也做了校核，保证穿刺5层打印纸的时候不会出现弯折失稳的情况。
