笔式便携岩石汽化器结构设计

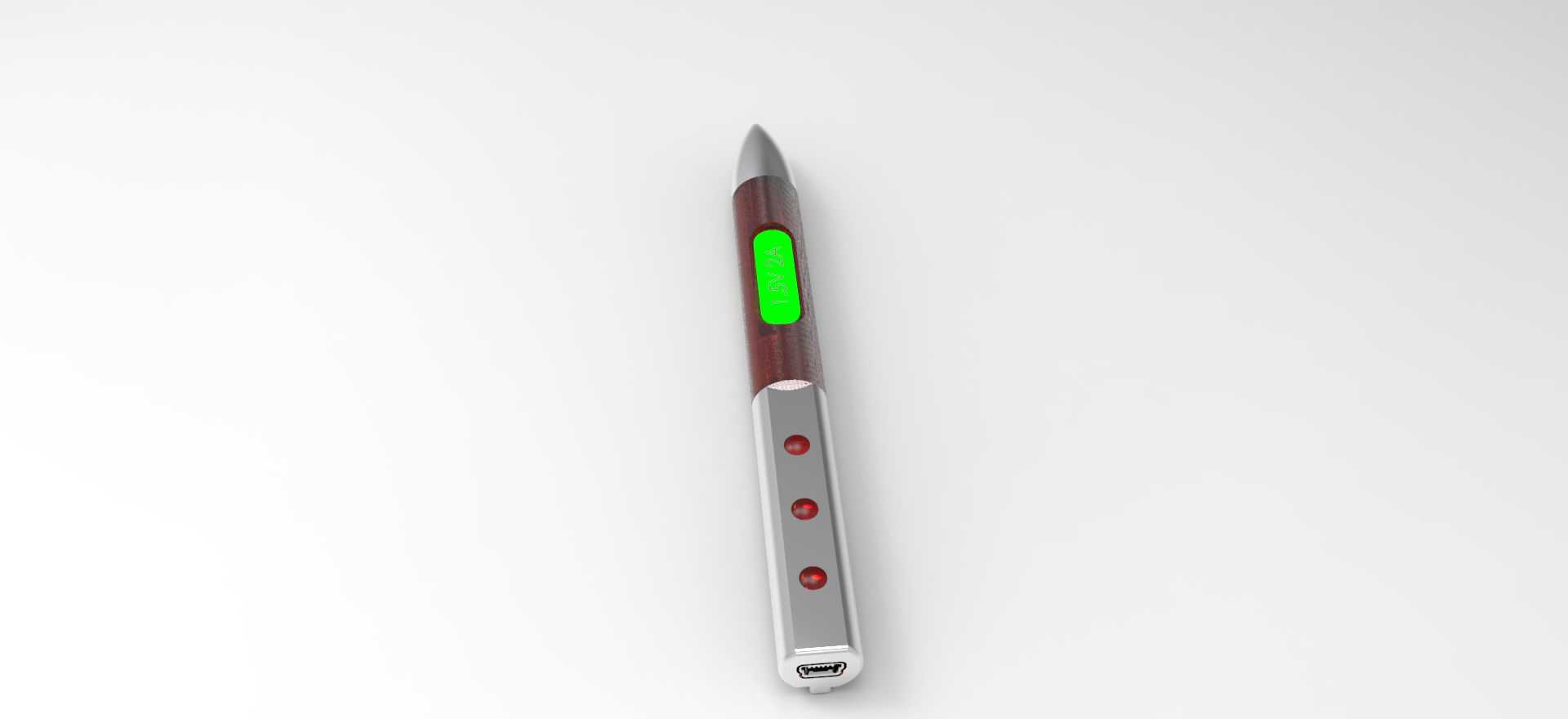

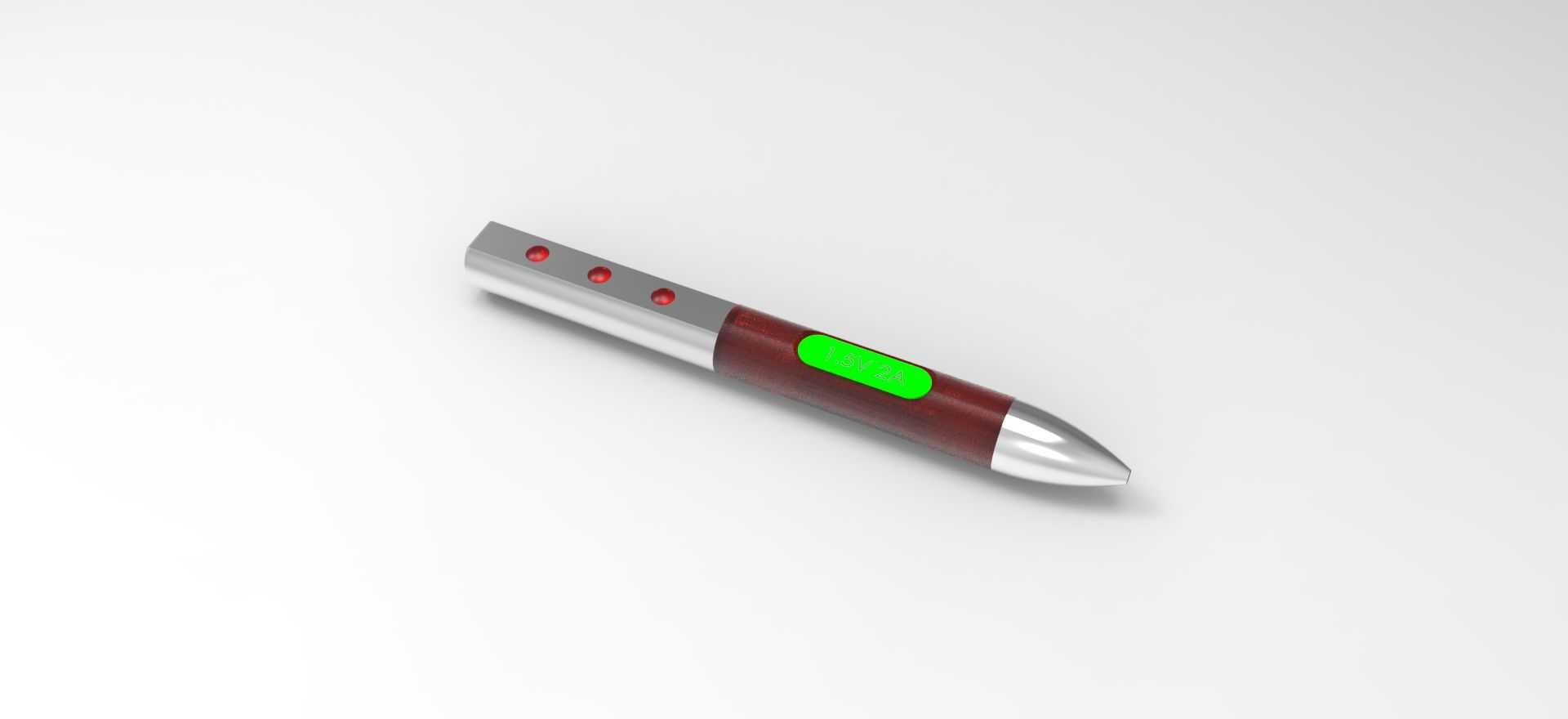

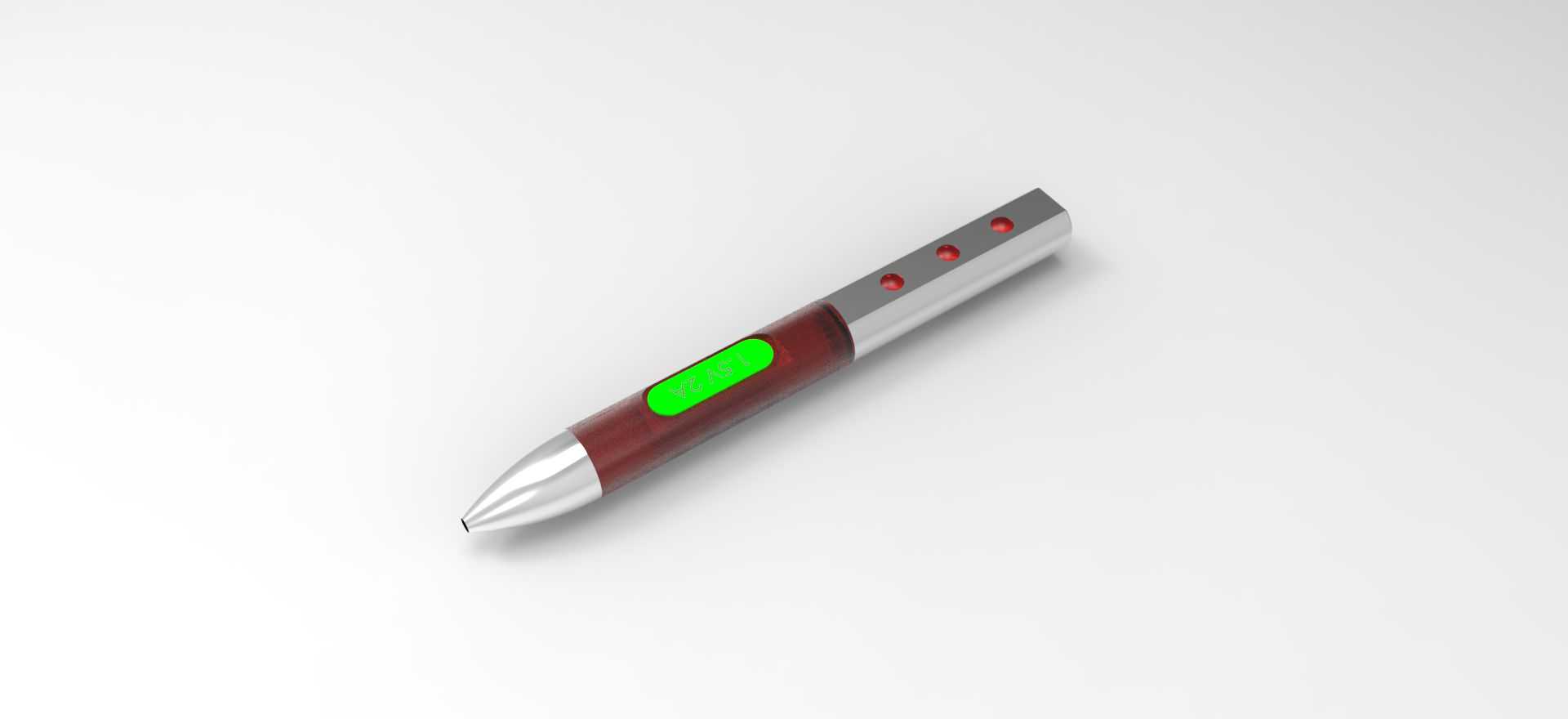

这款笔式便携汽化器的结构设计，核心围绕户外岩石勘探作业场景下的便携使用需求展开，适配野外单人作业时的随身携行要求，整体采用按扣式笔形轮廓，可直接固定在工作服口袋中，无需额外配备收纳包，避免野外作业时设备滑落丢失。设备尾部集成标准USB端口，端口做了内凹式防护设计，端口边缘与外壳齐平，插拔充电时无需额外拨开防护盖，同时能避免砂石刮擦端口触点，适配野外作业时无专用充电座的使用场景，可直接对接移动电源、车载USB口完成补能。设备操作按键沿笔身轴向线性排布，三个按键间距控制在12mm，佩戴薄款劳保手套时也能准确按压触发，不会出现误触情况，按键做了微凸式设计，表面带有防滑纹理，盲操作时可通过触感快速区分功能按键。设备前端设置状态指示模块，可通过不同颜色的灯光反馈设备工作状态，分别对应待机、加热、故障三种工况，灯光亮度做了柔光处理，野外夜间使用时不会产生眩光影响作业视线，白天强光环境下也能清晰识别状态。笔身中部与后部的结构采用过盈配合的固定方式，配合公差控制在0.02mm，组装时无需额外螺丝即可完成壳体固定，前端尖端部位预留了螺丝固定孔位，可根据实际使用需求更换不同材质的尖端头，适配不同硬度岩石表面的接触作业要求，默认状态下尖端与壳体为组合式结构，整体外壳采用1.5mm厚度的工程塑料注塑成型，壳体表面做了磨砂防滑处理，手持作业时不易打滑。从安装边界来看，设备整体直径控制在14mm，总长度135mm，与常规书写笔尺寸一致，可直接放入常规笔袋、工作服胸袋中，不会出现突出硌压的情况，尾部USB端口突出量不超过1mm，放入口袋时不会勾挂布料。内部结构上，电池仓与加热仓做了分隔式设计，中间设置隔热衬层，避免加热模块工作时的温度传导至电池区域，提升长时间工作的稳定性，壳体拼接处设置了0.5mm的密封胶条槽，可加装密封胶条实现基础的防尘防水能力，适配野外多尘、偶有淋雨的作业环境。按键下方设置了一体式的硅胶密封垫，避免砂石从按键缝隙进入设备内部，前端指示灯位置采用透明PC材质的透光片，与壳体通过超声波焊接固定，无缝隙残留。设备整体重心控制在笔身中部偏前位置，手持操作时重心贴合虎口位置，长时间握持不会出现坠手感，笔身的握持区域做了微弧面处理，贴合手指握持的自然曲线，减少长时间手持的疲劳感。在结构强度设计上，笔身中部的金属衬套嵌入塑料壳体内部，提升设备抗弯折能力，意外掉落时不会出现壳体断裂的情况，尾部USB端口周围设置了加强筋，插拔充电时能承受较大的按压力度，不会出现端口凹陷的问题。前端金属尖端采用不锈钢材质，与塑料壳体通过卡扣加螺丝的双重固定方式，接触岩石表面施力时不会出现尖端脱落的情况，可承受最大50N的轴向按压力，满足常规岩石表面作业的施力需求。
