双级同轴式工业减速机三维结构设计

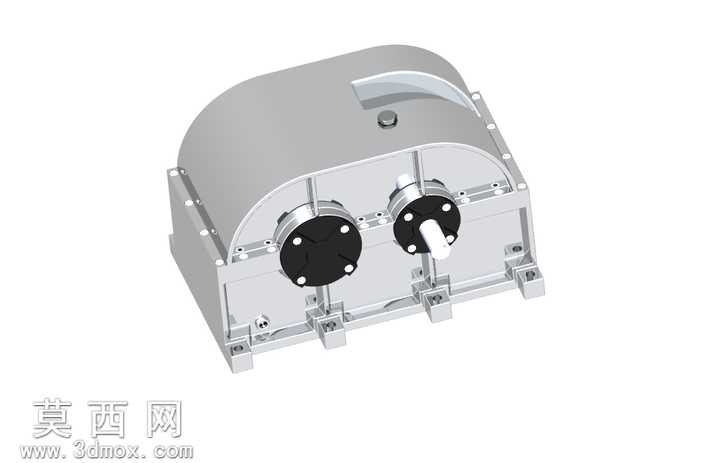

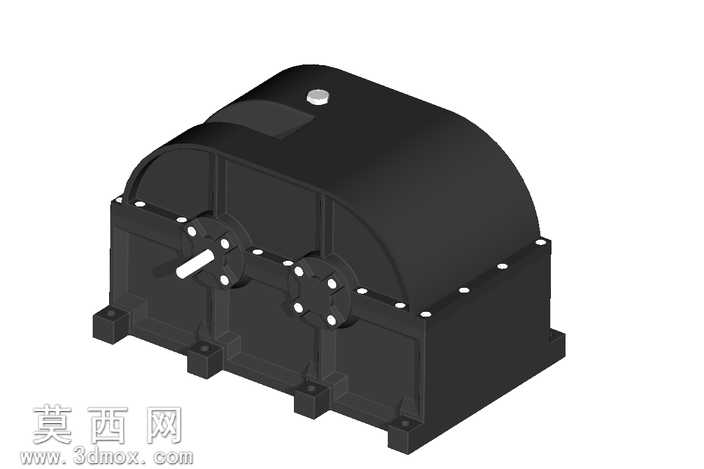

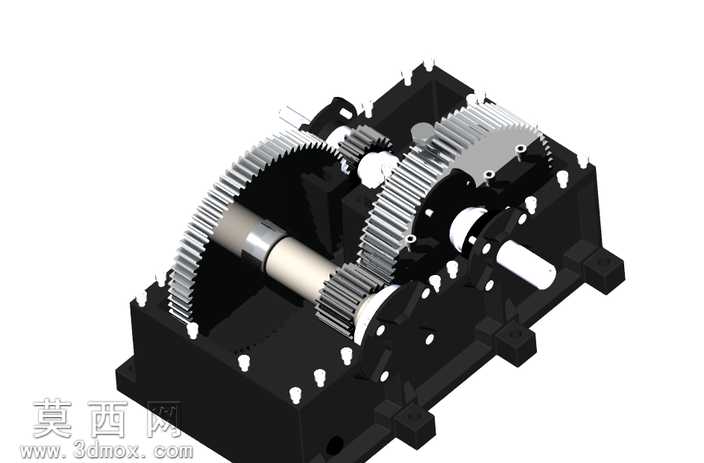

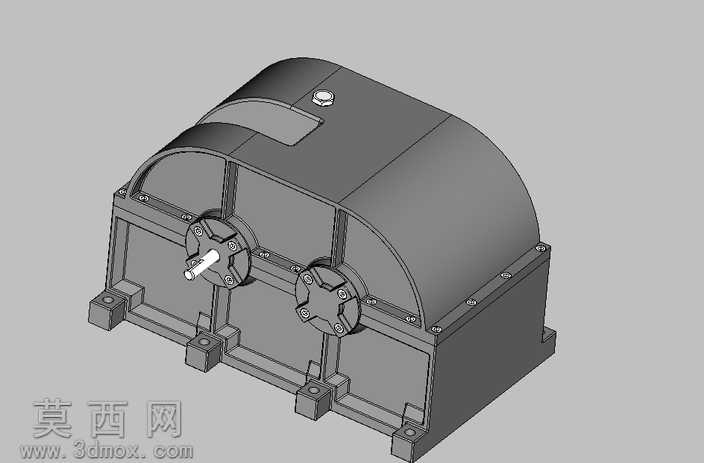

本作品为双级同轴式工业减速机的三维参数化设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范与通用减速机的行业设计标准，对减速机的所有组成部件进行了1:1等比例还原，无结构缺失与尺寸偏差。模型整体采用自底向上的建模思路，首先完成各个子零件的独立建模，再按照实际装配约束关系完成总装，所有配合关系均符合实际机械装配逻辑，可直接用于装配干涉检查、运动仿真验证与工程图导出。外观渲染阶段采用金属铸铁材质模拟减速机箱体的铸造质感，对箱体表面的铸造圆角、安装底座的地脚螺栓孔、箱盖与箱座的连接法兰定位孔、油位观察孔、透气塞安装位、输入输出轴的轴伸端、轴承端盖的密封槽、连接螺栓的六角头结构都做了精细化还原，材质参数调整阶段为铸铁箱体赋予了哑光深灰金属质感，为传动轴、连接螺栓赋予了光亮钢材质感，为密封端盖赋予了深色工程塑料质感，渲染效果真实还原工业减速机的实际外观。结构设计上，该减速机采用两级圆柱齿轮传动布局，输入轴与输出轴采用同轴式排布，可在较小的安装空间内实现大传动比的动力传递，箱体采用剖分式结构设计，上下箱通过螺栓连接紧固，便于内部齿轮、轴承、传动轴的装配与后期维护检修，底座设置四个带安装孔的固定支脚，可通过螺栓将减速机稳固安装在设备机架上，输入输出轴端均设置有轴承端盖与密封结构，可有效防止箱体内部润滑油泄漏，同时阻挡外界粉尘杂质进入箱体内部损伤传动零件。建模过程中对齿轮的齿廓曲线、轴承的滚动体结构、轴上的键槽、退刀槽、定位轴肩等细节特征都做了完整还原，未对零件结构做不合理简化，所有零件的特征树逻辑清晰，参数可编辑，可根据实际传动需求调整齿轮模数、齿数、中心距、箱体壁厚、轴径等关键参数，快速衍生出不同传动比、不同额定功率的减速机型号，可直接用于机械设计课程设计参考、工业设备选型验证、传动方案演示等场景，能够帮助设计人员快速理解同轴式双级减速机的内部结构与装配逻辑，缩短同类产品的开发设计周期。
