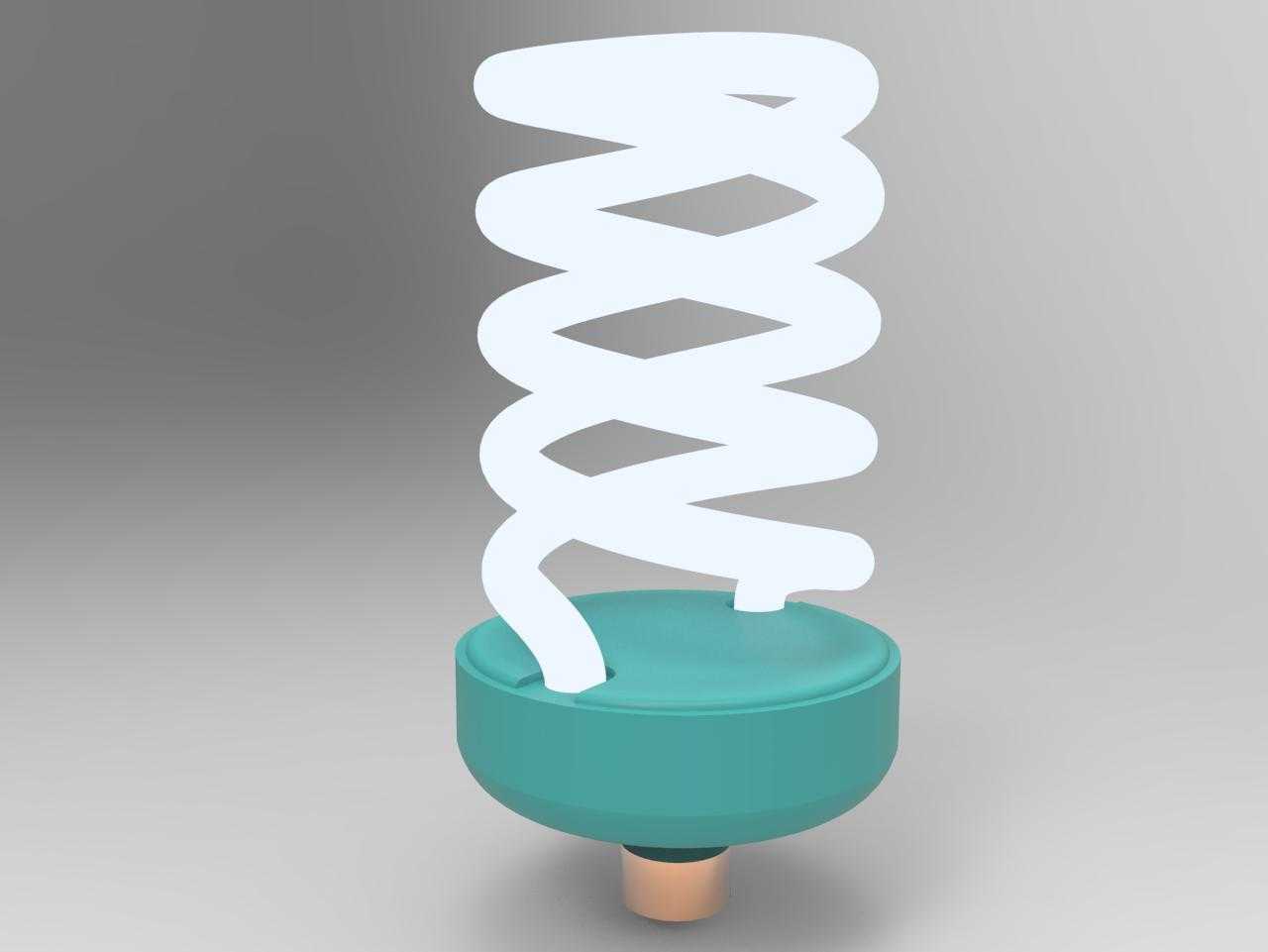

螺旋结构节能荧光照明灯泡三维设计

　　日常民用与商用照明场景里，螺旋型节能灯泡是替代传统白炽灯的核心照明部件，相比同光效的白炽灯可降低七成以上的能耗，同时使用寿命能达到普通白炽灯的数倍，广泛适配家庭室内顶灯、台灯、壁灯，以及商超、办公区的嵌入式筒灯、格栅灯等常规E27/E26通用螺口灯座，无需额外改造原有照明线路即可直接替换安装。

　　从结构设计逻辑来看，这款螺旋灯管的排布并非随意弯曲，首先要兼顾荧光粉涂覆的工艺可行性，螺旋的螺距、圈数经过反复校核，既保证灯管内壁的三基色荧光粉可以均匀附着，不会因为弯折半径过小出现涂覆断层导致发光不均，又能在有限的竖向空间内拉长灯管的有效放电长度，在紧凑的外形尺寸下达到额定的光通量输出。灯管的螺旋弯折半径控制在合理区间，避免玻璃管弯折处出现应力集中，降低生产、运输过程中灯管开裂漏气的不良率。

　　下部的灯座采用绝缘阻燃的PBT材质注塑成型，外形为带轻微拔模斜度的圆柱结构，顶部设计有与灯管末端匹配的嵌装卡槽，两根灯管的电极引线从卡槽位置穿入灯座内部，与内置的电子镇流器电路板可靠焊接，灯座下部的金属螺口严格遵循通用灯座的尺寸公差要求，螺纹牙型、螺距、通止规尺寸完全符合国标要求，保证用户安装时可以顺畅拧入常规灯座，不会出现卡滞、滑牙或者接触不良的问题。灯座与金属螺口的衔接位置设计有绝缘密封胶圈，既可以防止日常使用过程中蚊虫、水汽进入灯座内部造成电路短路，也能避免安装拧动时金属螺口与塑料灯座之间出现相对转动，拉扯内部引线造成断线故障。

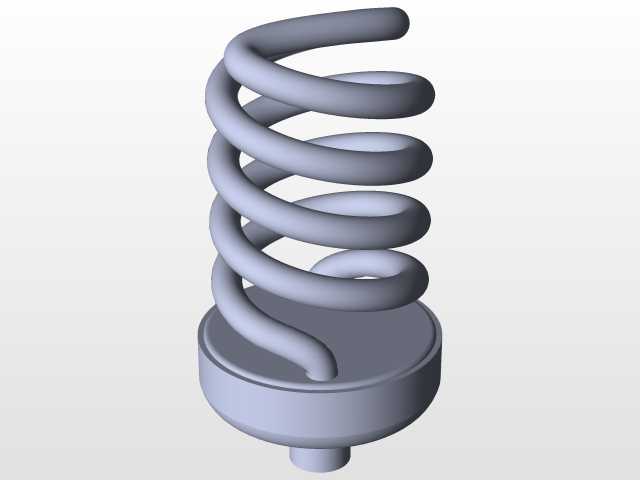

　　建模过程中，螺旋灯管部分采用扫掠特征生成，首先绘制符合放电长度要求的螺旋引导线，引导线的起始端与灯座卡槽位置精准对齐，末端做平滑收头处理，避免尖锐的管端造成应力集中，扫掠截面采用标准的玻璃管外径尺寸，管壁厚度按照实际玻璃灯管的工艺要求设定，保证模型的壁厚均匀性与实物一致。灯座部分的建模重点关注安装配合尺寸，金属螺口的螺纹参数严格按照通用照明螺口的标准设定，顶部的绝缘触点突出高度控制在合理范围，保证安装后触点可以与灯座内部的供电弹片可靠接触，不会因为触点过矮导致接触断电，也不会因为触点过高导致安装时顶坏灯座内部结构。内置的电子镇流器腔体在灯座内部预留了足够的安装空间，腔体的筋位设计既可以固定电路板，也能起到加强灯座结构强度的作用，避免拧装时用力过大造成灯座开裂。

　　实际选型应用中，这类螺旋节能灯的外形尺寸需要匹配灯具的灯罩内部空间，模型的整体竖向高度、最大螺旋外径都做了合理控制，可以适配绝大多数常规尺寸的民用灯具灯罩，不会出现灯罩盖不上或者灯管触碰灯罩内壁的问题。灯管的发光角度覆盖360度全周方向，相比U型管节能灯的发光覆盖范围更广，照明区域的明暗差更小，适合需要均匀漫射照明的场景。设计时还考虑了灯管与灯座的粘接固定结构，灯管插入卡槽后采用耐高温阻燃胶进行密封固定，粘接面的接触面积经过校核，保证长期受热状态下粘接强度不会失效，避免灯管从灯座上脱落。
