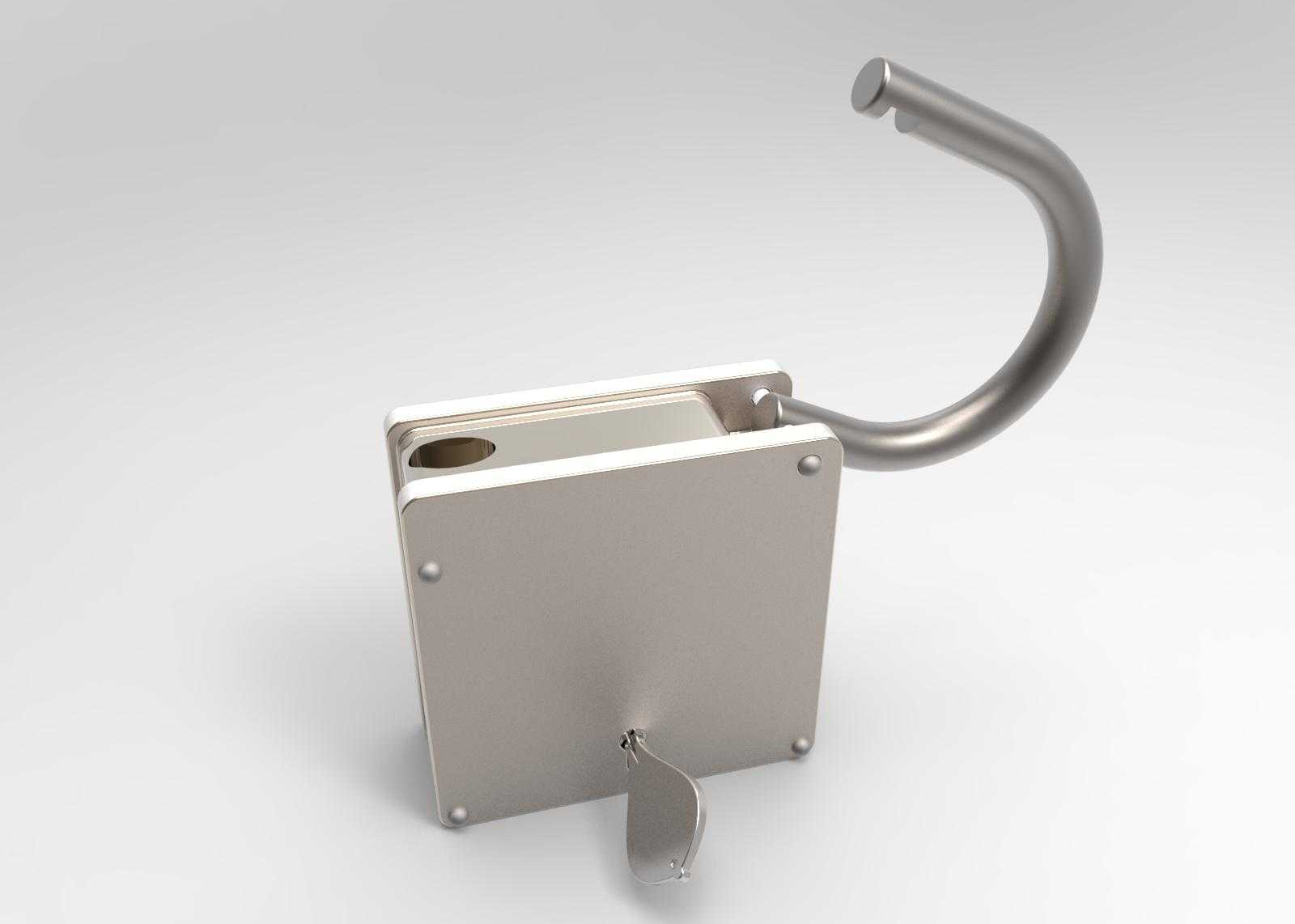

不锈钢方型挂锁结构三维设计模型

　　日常民用与工业场景中，这类不锈钢方型挂锁的应用覆盖范围极广，从户外配电箱柜门、仓储笼具锁止、设备检修口防护，到民用场景的储物柜门、户外工具箱、庭院栅栏门锁定，都能见到同结构产品的身影。不同于薄铁皮冲压的低成本挂锁，这款全不锈钢结构的锁体在抗外力破坏、耐户外锈蚀的表现上更适配长期户外无遮蔽的使用场景，尤其适合沿海高盐雾、厂区高湿度的复杂工况，不会因为长期暴露在户外出现锁体锈蚀卡滞、锁梁掰断失效的问题。

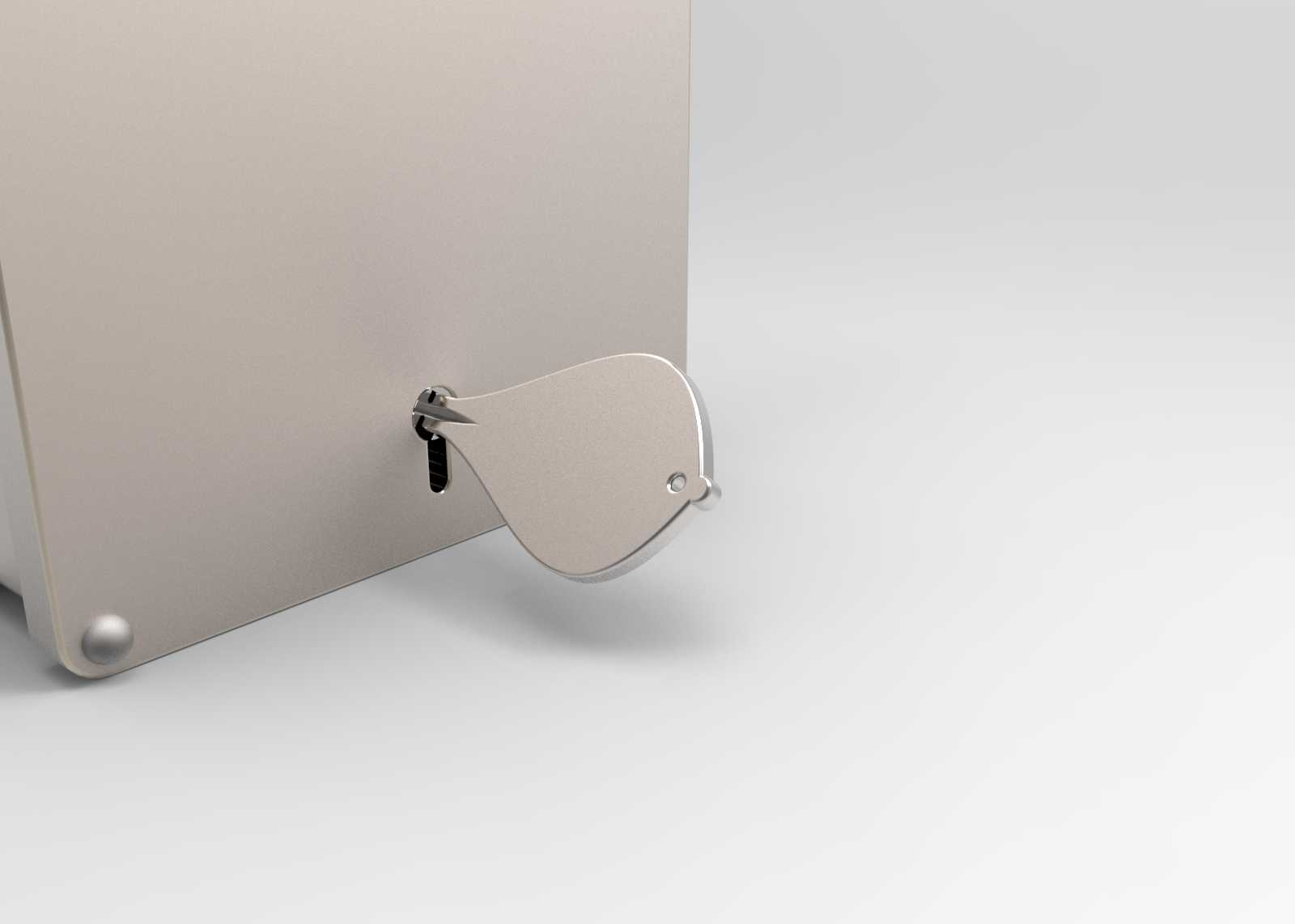

　　从结构设计逻辑来看，这款锁采用方正的盒式锁体布局，锁体外壳采用折弯焊接的不锈钢板材加工，四个边角设置的沉头铆点将锁芯安装座与外壳牢牢固定，避免外力冲击下外壳散架。锁梁采用弯制的实心不锈钢圆钢加工，一端为铰接固定端，插入锁体内部的铰接孔内可实现转动开合，另一端为锁止端，锁闭时插入锁体对应的锁孔内，通过锁芯带动的锁舌卡入锁梁的环形卡槽内实现锁止，这种单边铰接单边锁止的结构是挂锁类产品最成熟的结构方案，加工难度低、锁止可靠性高，长期使用也不会出现锁梁脱落的问题。锁体正面下方伸出的拨片是锁芯的驱动端，配套对应的钥匙转动拨片即可带动内部锁舌伸缩，完成开锁与闭锁动作，拨片与锁芯采用防拔结构设计，外力撬动拨片时会触发空转结构，避免暴力开锁破坏锁芯传动结构。

　　在安装边界与尺寸适配层面，这款锁的锁梁内空高度适配常规的锁鼻厚度，从几毫米厚的金属片锁鼻到十几毫米厚的塑料柜门搭扣都能顺利穿过，锁梁的弯曲弧度经过精准计算，锁闭状态下锁梁与锁体上表面的间隙控制在极小范围内，普通的撬棍、薄片工具很难插入间隙撬动锁梁，大幅提升防撬性能。锁体的方正外形没有多余的外凸结构，安装后不会因为磕碰导致锁体变形，平整的表面也方便粘贴标识、打刻编号，适合仓储、厂区这类需要对锁具做资产编号管理的场景。

　　设计过程中需要重点考量几个核心结构的配合精度：首先是锁梁与锁体铰接孔、锁止孔的配合公差，间隙过大会导致锁梁晃动量过大，外力冲击下容易出现锁舌脱开的问题，间隙过小则会因为不锈钢材料的热胀冷缩、长期使用积累的灰尘污垢导致锁梁转动卡滞，开锁闭锁不畅；其次是锁舌与锁梁卡槽的配合深度，锁舌伸入卡槽的深度需要满足防撬要求，同时要保证开锁时锁舌能完全缩回锁体内部，不会剐蹭锁梁表面导致开锁卡滞；锁体外壳的板材厚度也需要经过强度校核，保证普通的外力敲击、夹持不会出现外壳凹陷变形，挤压内部的锁芯与锁舌结构导致功能失效。

　　不同于带复杂电子结构的智能锁具，这类纯机械结构的不锈钢挂锁没有电子元器件，不需要供电，适应温度范围极宽，从北方冬季的低温户外到南方夏季的暴晒场景都能正常使用，不会出现低温电池失效、高温电子元件损坏的问题，维护成本极低，只需要定期在锁梁转动位置、锁芯内部注入少量润滑油即可保证数年的正常使用。锁体表面采用拉丝不锈钢处理，不容易残留指纹与污渍，长期使用外观也不会出现明显的老化掉漆问题，相比喷涂、电镀外壳的挂锁，耐用性提升明显。在做三维建模时，需要重点还原锁梁的弯曲弧度、锁体铆点的位置、锁芯拨片的外形结构，这些细节直接决定了模型用于结构验证、装配干涉检查时的参考价值，尤其是锁体内部锁舌与锁梁的配合位置，需要按照实际的机械传动逻辑做装配约束，才能真实模拟锁具的开合动作，为后续的加工生产、结构优化提供准确的三维参考。
