家用蓝面卧式逆变电源外观结构设计

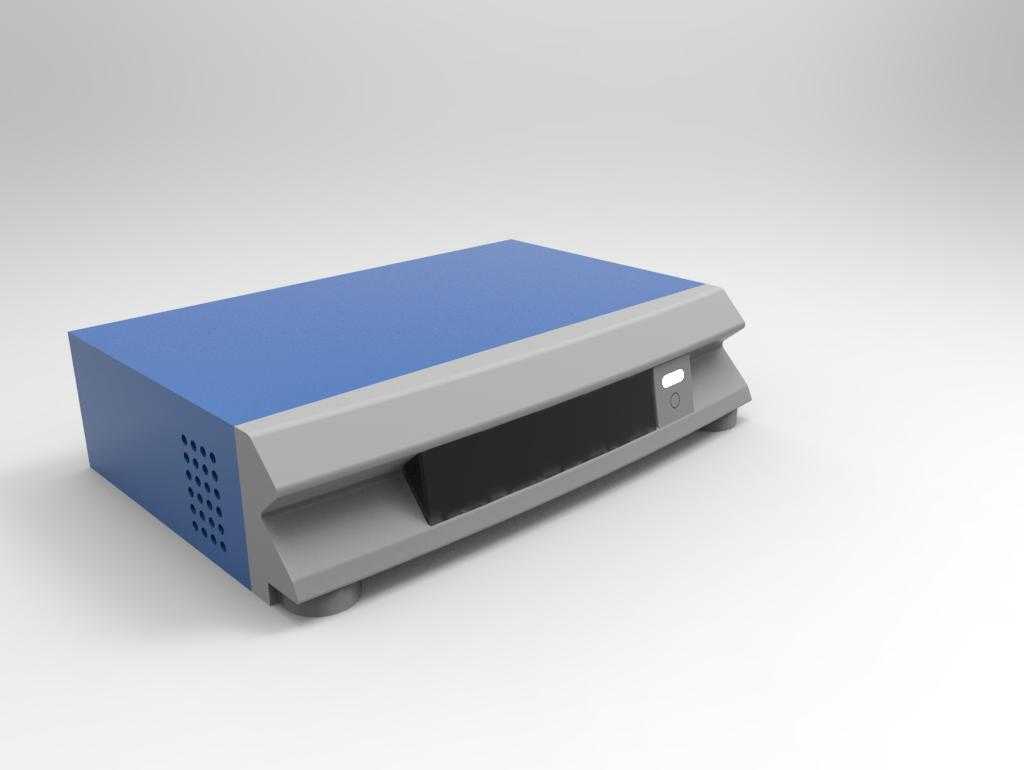

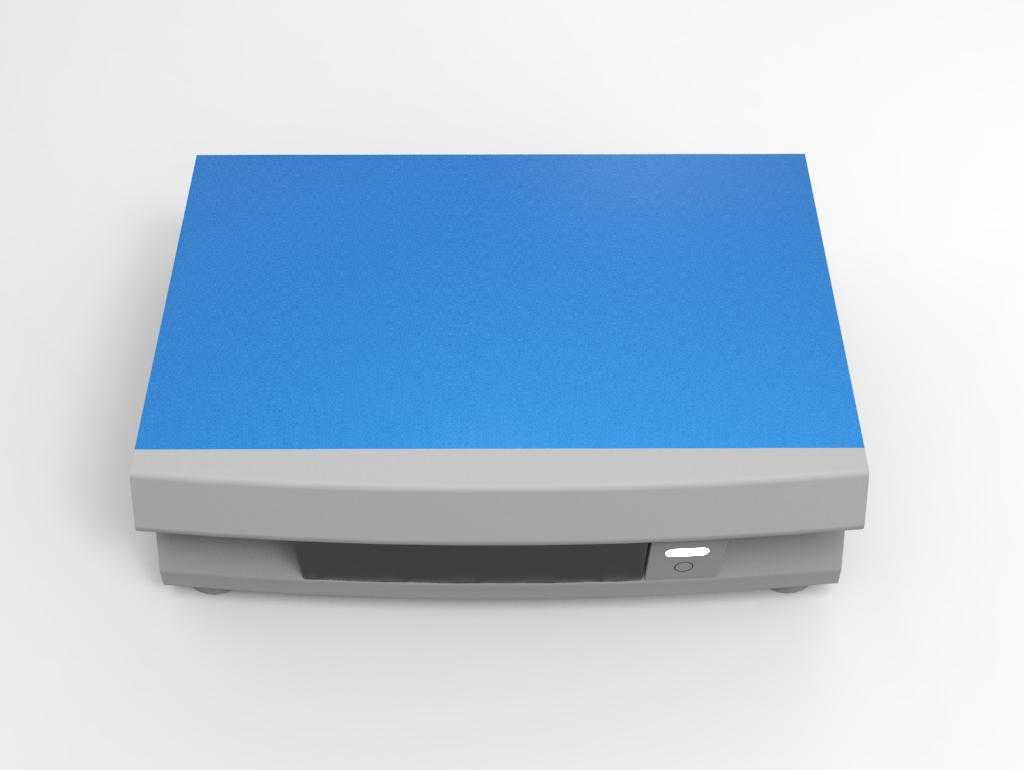

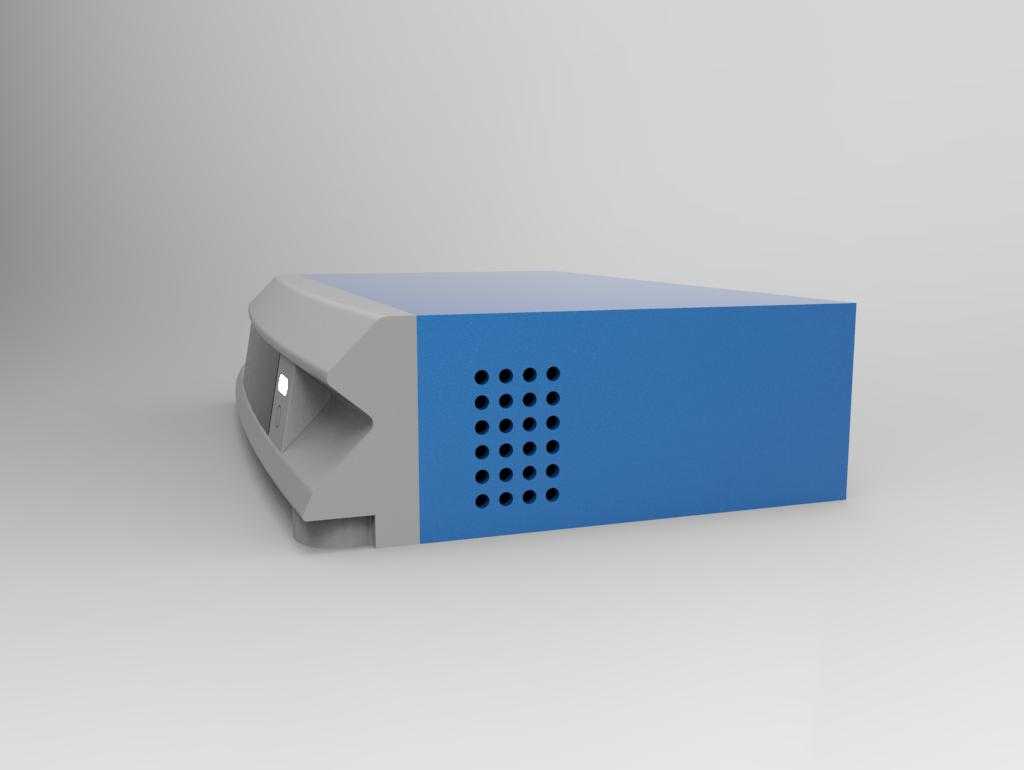

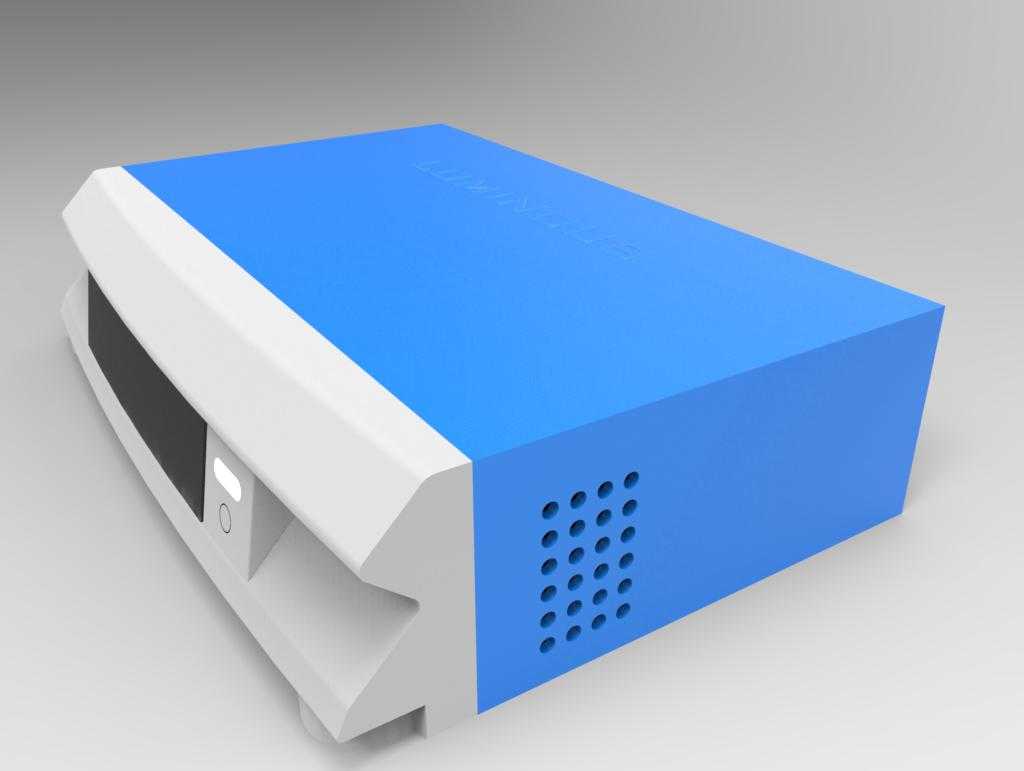

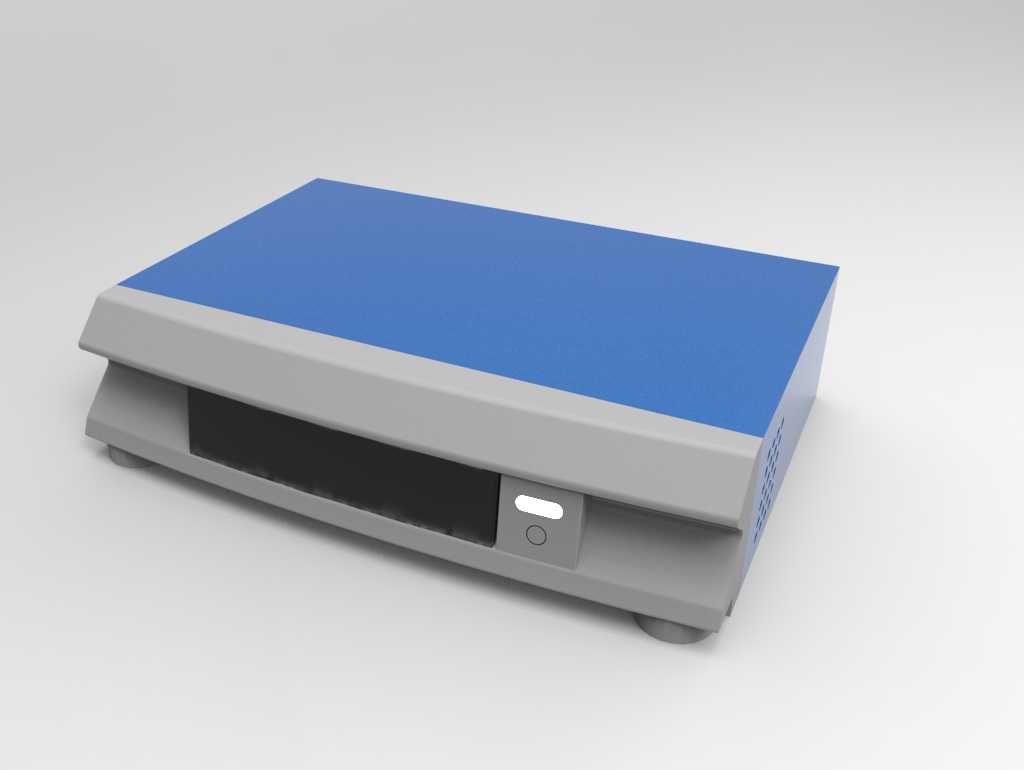

　　在户外露营临时供电、家庭应急断电备电、小型离网光伏储能配套这类场景里，逆变设备是衔接直流储能端与交流用电端的核心载体，本次呈现的这款卧式逆变设备结构，在设计阶段优先考量了民用场景的摆放适配性与日常使用的操作便利性。从外形边界来看，整机采用扁平化卧式布局，顶面做整面蓝色覆盖处理，壳体主体为浅灰色金属冲压拼接结构，整体轮廓无外凸尖锐棱角，放置在桌面、置物架时不会刮蹭接触面，顶面的平整区域也可临时放置小型轻量物件，充分适配家用、户外便携使用时的摆放需求。设备正面靠下位置设置长条形内嵌式散热通风格栅，格栅与壳体做一体化折边处理，既保证内部功率器件工作时的冷热空气对流通道，又避免外部杂物直接掉落进设备内部，格栅旁侧设置圆形实体操作按键，

　　按键凸起高度控制在3mm以内，既保证按压时的触感反馈，又不会因为凸起过高在搬运过程中被误触。从结构设计思路上，这款设备的壳体采用上下分盒的拼接方式，上壳覆盖顶面与三个侧立面，下壳承载底部安装面与内部器件的安装固定位，拼接缝隙控制在0.5mm以内，既满足民用电子设备的基础防尘要求，也方便后期维护时快速拆开壳体检修内部器件。内部安装位预留了功率板、控制板、散热模块的固定螺柱位置，螺柱高度根据不同器件的发热特性做差异化设置，发热量大的功率器件安装位更靠近正面的通风格栅，控制类弱电板件安装在远离散热风道的侧方区域，避免热量堆积影响弱电元件的工作稳定性。在安装适配层面，设备底部预留四个防滑脚垫的安装卡槽，脚垫采用橡胶材质，

　　放置在光滑桌面时可增大摩擦力避免滑动，同时脚垫将整机底部抬升5mm高度，让底部与放置面之间留出空气流通间隙，辅助设备底部的散热。设备的接口区域统一设置在背部立面，接线位做内凹处理，接线完成后插头不会突出到设备轮廓之外，贴墙摆放时不会因为插头顶到墙面导致设备无法放平。从实际使用的功能特性来看，这款逆变设备的顶面做了哑光防滑处理，日常使用时即便手上有少量汗液，挪动设备时也不会出现打滑脱手的情况，正面的按键旁预留了状态指示灯的透光位，工作状态下用户可直观查看设备的运行、故障、负载状态，不需要额外翻看说明书辨识指示灯含义。壳体的金属材质选用0.8mm厚度的冷轧钢板，表面做喷塑处理，既保证壳体的结构强度，日常轻微磕碰不会出现壳体变形，

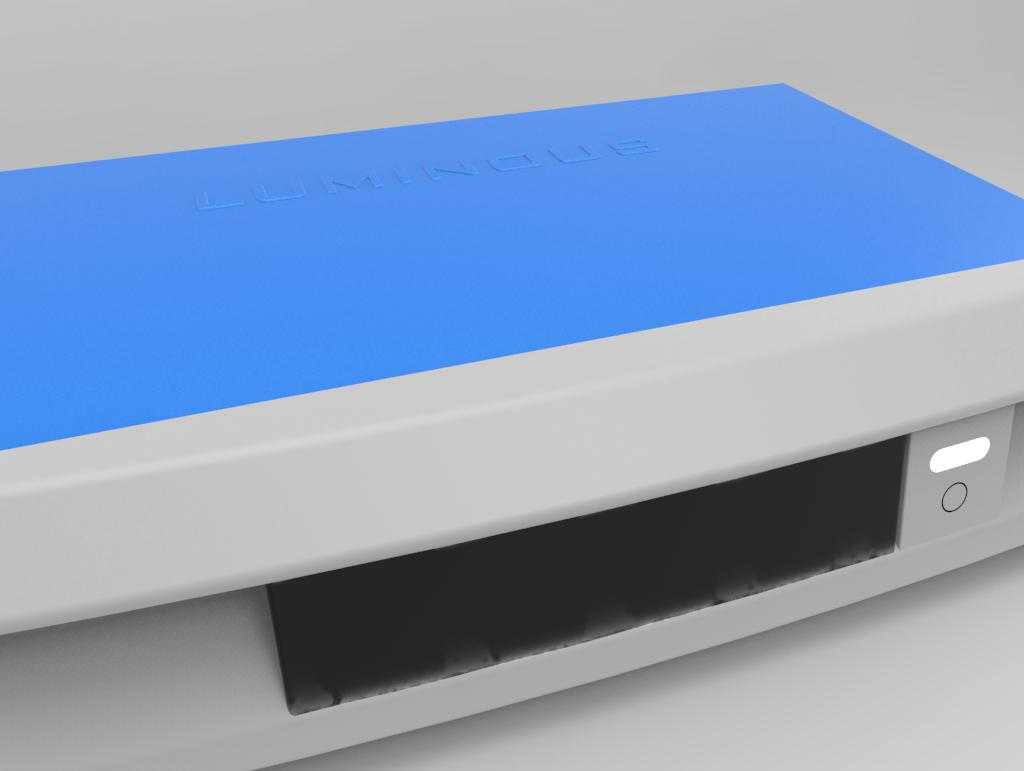

　　也能避免长期使用过程中表面出现锈蚀掉漆的问题。在细节结构处理上，设备的所有边角都做了R3的圆角过渡，搬运过程中不会划伤操作人员的手部，顶面的蓝色区域采用丝印工艺标注品牌标识，标识做凹陷式处理，长期擦拭也不会出现标识磨损脱落的问题。针对民用场景的使用习惯，整机重量控制在单人可轻松搬运的范围内，侧面没有外凸的提手结构，保持整体外观的简洁性，挪动时可直接托住设备底部完成搬运，适配家庭储物时的收纳需求，不会因为外凸结构占用额外的储物空间。设备内部的走线槽位做了一体化规划，强电走线与弱电走线分别设置在不同的走线槽内，避免强电干扰弱电控制信号，同时走线槽的边缘做翻边处理，不会划伤线材的绝缘层，提升长期使用的安全性。
