内燃机点火系统火花塞结构三维设计

　　做动力系统结构设计的工程师都清楚，火花塞是汽油类内燃机里体积不大但直接决定点火可靠性的核心零件，从乘用车发动机、通用小型汽油机到摩托动力单元，只要是采用点燃式做功逻辑的动力设备，都离不开这个装在气缸盖上火花塞孔位的小部件。日常做整机建模的时候，很多新手容易忽略火花塞的安装边界，要么把六角拧接段的尺寸做小了导致套筒没法卡入，要么把伸入燃烧室的电极段长度算错，要么顶到活塞顶面造成运动干涉，要么离燃烧室中心太远导致火焰传播路径过长，拉低整机燃烧效率。

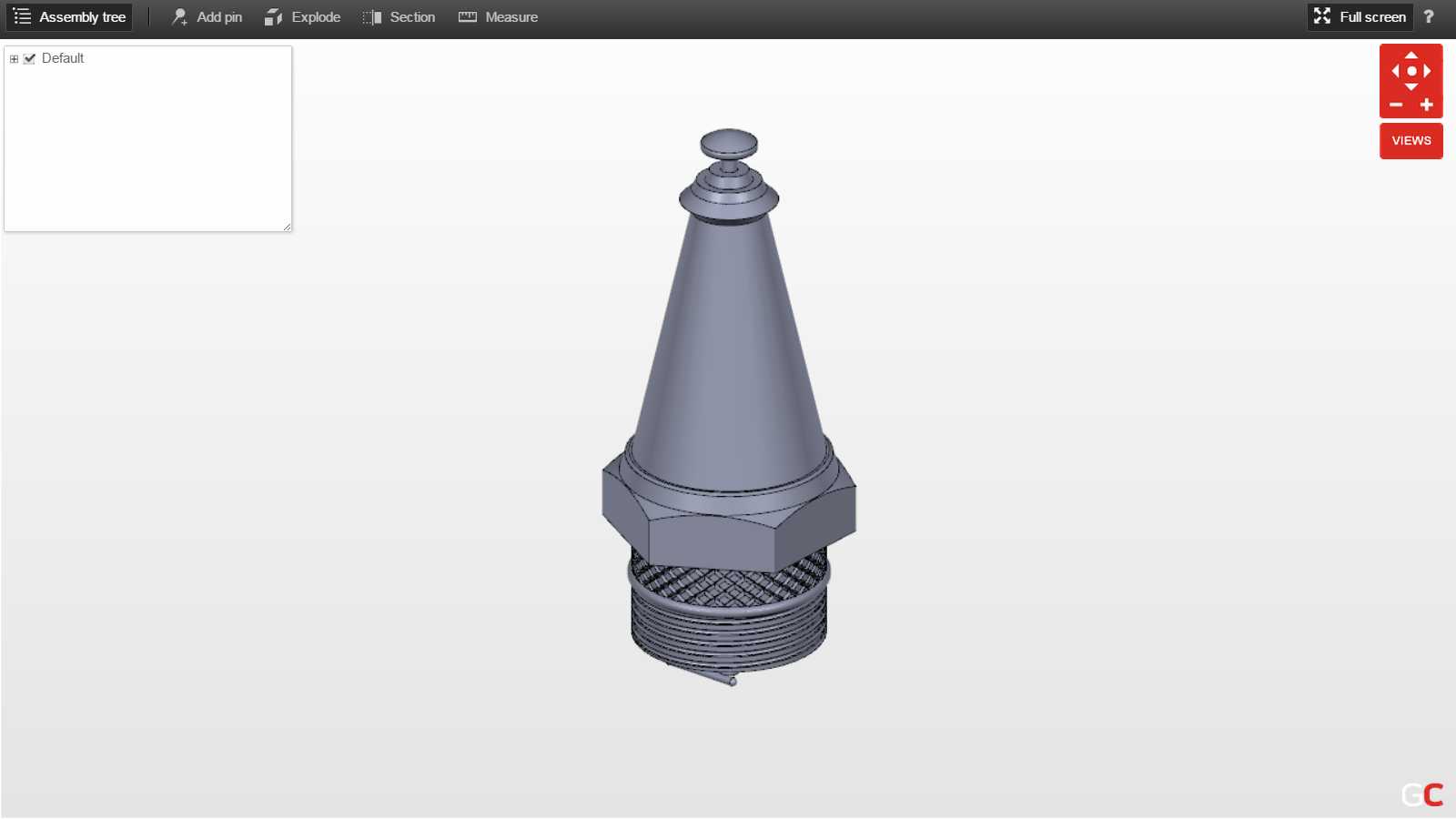

　　这次的模型还原了量产火花塞的完整结构，从最顶端的接线端子开始，往下依次是绝缘瓷锥段、六角拧接本体、带密封垫圈的安装螺纹段，最末端是跳火电极间隙结构。先从安装逻辑说起，火花塞和气缸盖的配合靠的是螺纹段的密封，建模时特意还原了螺纹根部的铜质密封垫圈结构，这个垫圈的作用是在规定拧紧力矩下发生微量塑性变形，填满气缸盖安装孔端面的微观不平度，避免燃烧室的高压燃气从螺纹缝隙泄漏，实际装配里这个垫圈的压缩量有严格要求，压缩过度会导致垫圈失去弹性，后续维护拆卸后再次安装就容易出现漏气问题，压缩不足则直接导致缸压不足，冷机启动困难。

　　六角本体的对边尺寸是按照通用套筒规格做的，建模时保留了六角的完整棱边，没有做过度的圆角简化，因为做装配工装设计的时候，套筒的内六角型腔需要和这个部位做间隙配合，棱边的倒角尺寸直接影响套筒的导入性，要是模型里把六角棱边倒得过大，后续做套筒匹配的时候就会出现配合间隙过大，拧紧时容易打滑磨圆棱角的问题。往上的绝缘瓷锥段是上大下小的锥面结构，这个锥度不是随便定的，一方面是增加瓷体和金属壳体之间的爬电距离，避免高压电在壳体表面发生闪络，另一方面锥面结构可以在装配点火线圈高压接头的时候起到导向定位作用，让高压接线端子能准确对准顶端的金属接线柱，不会出现偏插松脱的问题。

　　最核心的电极部分，模型还原了侧电极弯折贴合中心电极端面的结构，两者之间的跳火间隙是点火性能的核心参数，间隙过大需要的点火电压更高，高速工况下容易出现缺火，间隙过小则火花能量不足，混合气点燃速度慢，还容易被积碳搭桥导致短路。实际做发动机性能匹配的时候，不同压缩比、不同点火能量的机型，对应的火花塞间隙值都要做针对性调整，建模时把电极的厚度、侧电极的弯折角度都做了1:1还原，方便后续做燃烧仿真的时候，直接提取电极外形计算燃烧室的挤流影响，不用再二次修整模型。

　　从安装边界来看，模型的整体轴向尺寸严格按照通用M14安装规格的火花塞参数设定，螺纹段的有效旋合长度、伸入燃烧室的突出量都符合量产件的通用规范，做气缸盖设计的时候，可以直接把这个模型调入装配体，核对火花塞安装孔的深度、螺纹孔的同轴度、以及活塞在上止点时和电极端面的安全间隙，避免出现运动干涉。另外接线端子的顶部结构做了卡扣式的还原，对应高压点火线的接头卡扣结构，做线束布置的时候可以直接参考这个结构确定高压导线的走向和固定点位置，不用再单独查接线端子的尺寸标准。

　　很多人做动力系统建模的时候总觉得火花塞是标准件随便找个简化模型凑数就行，实际上在做紧凑型小型汽油机设计的时候，火花塞的安装位置直接影响气缸盖的冷却水道布置，六角本体的外围空间还要预留套筒的操作空间，要是模型简化过度，很容易出现设计完成后装配时套筒伸不进去，没法拧紧火花塞的问题，这个完整结构的模型刚好能覆盖这些设计校验的需求，不管是做整机装配干涉检查、工装夹具设计，还是做点火系统的结构教学演示，都能直接使用，不需要再做额外的结构补全。
