多层交错波形弹簧精密三维结构设计

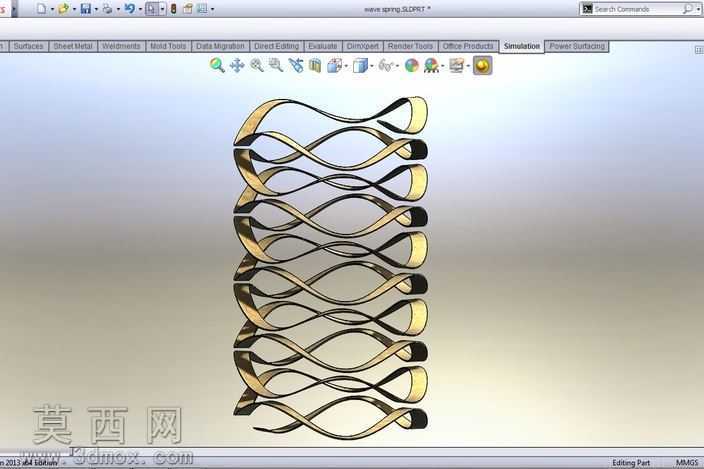

本作品为多层交错式波形弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用全参数化驱动的设计逻辑，可通过修改波数、层叠数量、材料厚度、波峰波谷高度、内外径尺寸等核心参数快速生成不同规格的适配模型，满足不同工况下的选型设计需求。建模阶段首先绘制单层波形簧片的基础轮廓，通过精准的正弦曲线拟合波形走向，严格控制每一段波峰、波谷的曲率半径与过渡圆角，避免应力集中的结构缺陷，随后通过线性阵列结合角度偏移的方式完成多层簧片的排布，让相邻层的波峰波谷形成交错贴合的结构，还原波形弹簧实际工作时的层间接触状态。材质设置上选用弹簧钢常用的金属材质，调整金属材质的反射率、粗糙度与环境贴图参数，渲染出带有金属哑光质感的表面效果，同时对簧片边缘做细微的倒角处理模拟真实冲压加工的工艺特征，让模型视觉效果更贴近实物。结构设计上充分考虑波形弹簧的实际工作特性，多层交错的结构能够在有限的安装空间内提供更大的弹性变形量与更稳定的弹力输出，相比普通圆柱螺旋弹簧具备更小的安装高度、更均匀的载荷分布特性，建模过程中严格校验层与层之间的配合间隙，既保证模型装配关系的准确性，也预留出实际工作状态下的弹性变形空间，避免出现结构干涉的问题。设计思路围绕工业场景中紧凑安装空间的弹性元件需求展开，重点还原波形弹簧的核心结构特征，摒弃冗余的装饰性结构，所有曲面与实体特征均严格对应实际加工工艺要求，模型可直接用于装配验证、工况模拟、工程出图等后续设计环节，能够帮助设计人员快速完成弹性部件的选型匹配与结构校验，缩短相关机械产品的研发周期。
