带法兰接口的弯管式管道连接件设计

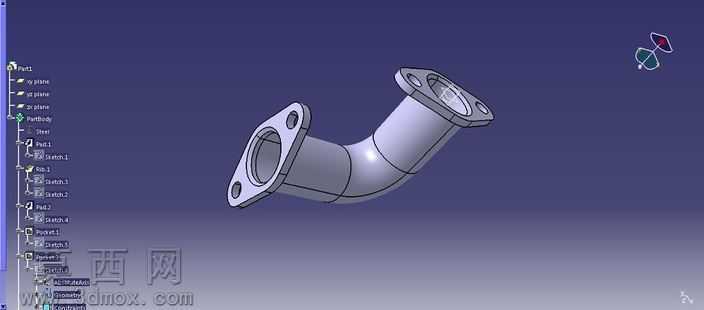

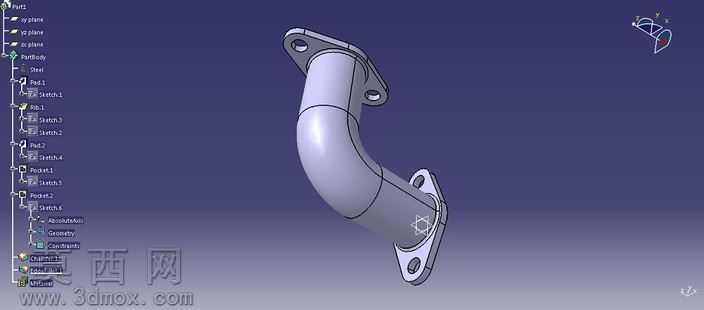

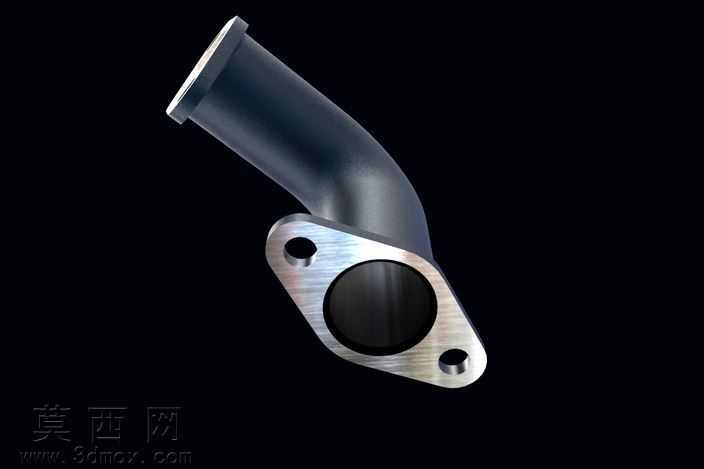

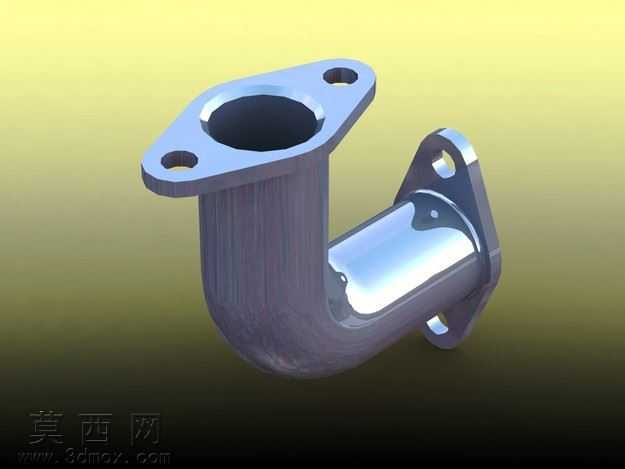

该弯管连接件采用三维参数化建模方式完成整体设计，建模过程中首先梳理管路走向的空间角度需求，确定两段法兰接口的相对位置与中心距参数，先绘制中心走向的3D草图作为路径基准，再以管道通径、壁厚要求为依据绘制圆形截面轮廓，沿路径扫描生成弯管的主体基体结构。两端的法兰结构采用对称化设计思路，先在单侧法兰的安装基准面上绘制法兰盘的外轮廓草图，按照行业通用的安装孔位分布规则，均匀布置螺栓过孔的定位点，拉伸生成法兰盘实体后，对安装面做平面度公差的结构预留，同时在法兰与弯管主体的衔接位置做过渡圆角处理，避免应力集中导致的结构失效风险，完成单侧法兰建模后通过空间基准变换镜像生成另一侧法兰结构，保证两端接口的安装尺寸一致性。建模过程中对管壁厚度做均匀化控制，通过抽壳特征验证壁厚的连续性，避免出现局部壁厚突变影响流体输送效率，同时对法兰安装孔做同轴度校验，确保实际安装时螺栓能够顺利穿入完成装配。材质设定上根据管路输送介质的常规使用场景，主体结构选用金属材质，赋予哑光金属质感的材质表现，法兰端面做精加工面的材质区分，渲染时采用柔和的环境光打光，清晰呈现弯管的曲面过渡效果与法兰的结构细节，整体结构兼顾管路转向的连接需求与安装固定的可靠性，可直接用于管路系统的装配验证、安装干涉检查以及后续的工程图导出加工。
