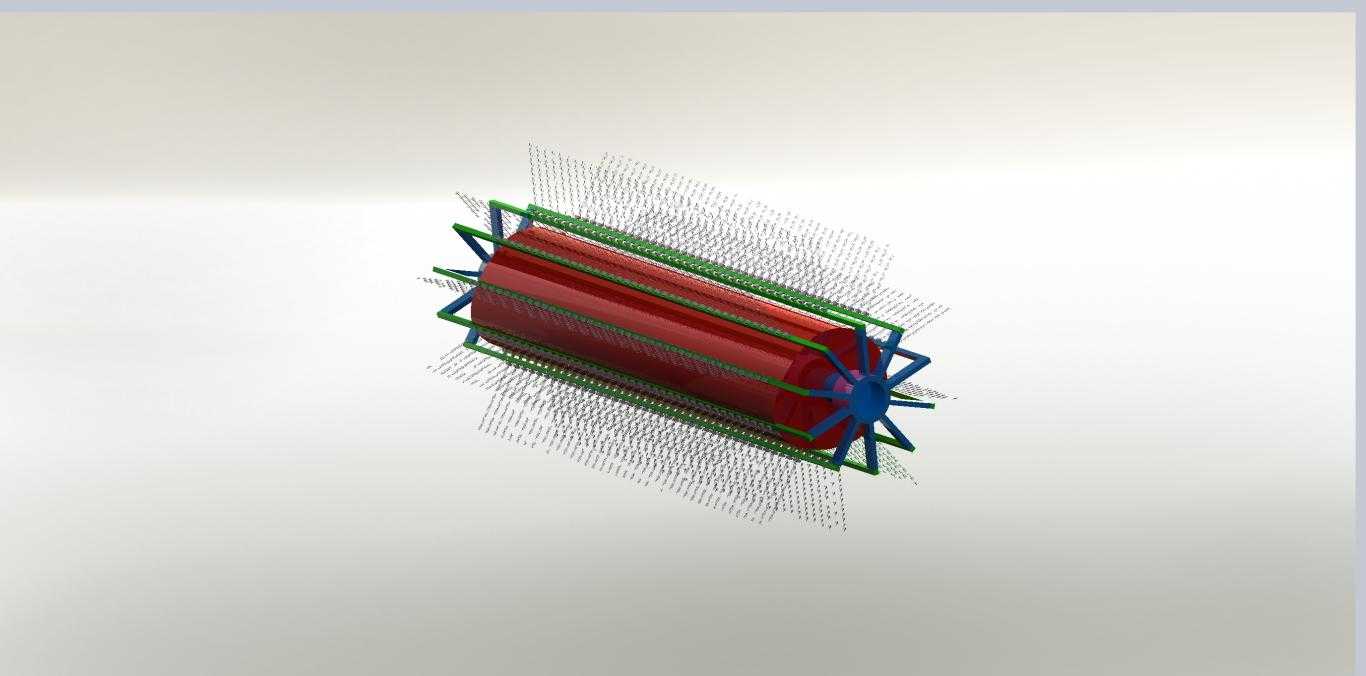

工业清洁用圆柱毛刷辊结构设计

　　这类圆柱毛刷辊在工业场景里的应用覆盖范围极广，从农副产品加工生产线的果蔬表皮浮尘清理，到冶金带钢轧制线上的板面氧化层扫落，再到印刷设备进纸端的纸面碎屑吸附、物流分拣线的输送带表面粘附杂物清除，都能看到同结构部件的身影。不同于民用手持扫帚的零散刷毛排布，这款毛刷辊采用圆周均布的支撑骨架固定刷丝，核心是保证整根辊体转动时的动平衡，避免高速运转时出现径向跳动，既防止刷丝局部过度磨损，也避免带动配套机架产生异常振动。

　　设计初期最先敲定的是辊芯的承载结构，这里采用的是中空圆柱辊芯，相比实心轴结构能降低30%左右的自重，减少两端轴承座的径向载荷，适配多数现有输送线的安装位，不需要额外加固机架。辊芯两端伸出的轴头做了统一的轴径公差设计，能直接匹配标准外球面轴承座的安装尺寸，安装时只需要将两端轴头卡入轴承座内圈，锁紧顶丝即可完成固定，不需要额外做转接法兰，适配性更强。

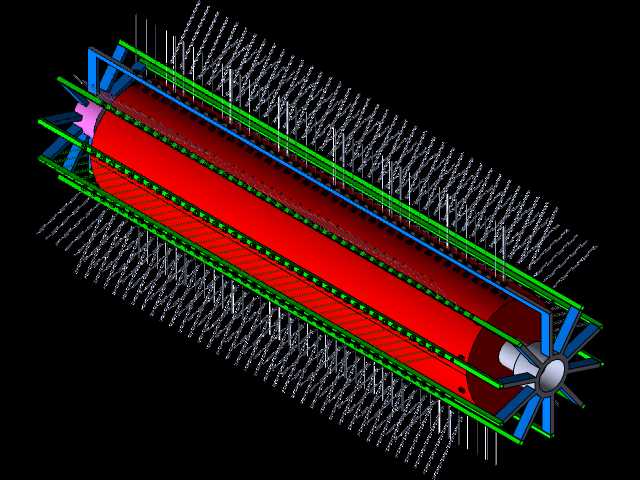

　　刷丝的固定结构没有采用传统的缠绕植毛方式，而是用多根轴向支撑条沿辊芯圆周等分排布，每根支撑条上都开有等间距的刷丝固定孔，刷丝成束嵌入孔内后做压铆固定，相比缠绕式结构，单束刷丝的拉脱力能提升40%以上，在清扫硬质金属碎屑、粘性工业废料时不会出现刷丝成束脱落的问题。支撑条采用弹性钢架结构，当刷丝碰到输送面上的凸起硬质异物时，支撑条能产生微小的径向退让，避免刷丝被硬掰弯折，也不会刮伤被清洁的工件表面。

　　从安装边界来看，这款毛刷辊的有效清扫宽度对应常规输送线的标准带宽，辊体外径控制在常规清扫辊的通用尺寸区间，安装时中心距配套输送面的高度可以通过两端轴承座的腰型孔做上下调节，调节范围覆盖0-20mm，既能适配不同长度刷丝的磨损补偿，也能根据待清扫物料的厚度调整压紧力：清扫轻薄浮尘时可以将间隙调大，让刷丝轻轻扫过工作面，降低运转阻力；清扫粘附性较强的污渍时可以下调辊体高度，让刷丝产生1-2mm的压缩量，提升清扫摩擦力。

　　实际使用时，这款毛刷辊可以配套独立的驱动电机做主动转动，转动方向与输送带运行方向相反，能让刷丝以相对速度扫过工作面，将杂物扫入下方的收集料斗内；也可以不装驱动，靠接触输送带的摩擦力带动辊体转动，适合低负载的浮尘清扫场景，能省去额外的动力成本。刷丝的排布特意做了错位设计，相邻两圈刷丝的固定孔错开半个孔位，保证辊体转动时没有清扫盲区，不会出现条状漏扫的区域。

　　在结构细节上，辊芯两端的挡边做了外翻设计，能避免运转时刷丝上粘附的杂物顺着轴头流入轴承座内部，延长轴承的维护周期。支撑条与辊芯的连接采用可拆卸式卡扣结构，当刷丝磨损到需要更换的程度时，不需要整体更换整根辊体，只需要拆下磨损位置对应的支撑条，更换新的植毛支撑条即可，能降低60%以上的后期维护成本。考虑到部分潮湿工况的使用需求，所有金属结构件都做了镀锌防锈处理，刷丝选用耐磨耐水的尼龙材质，在高湿度环境下长时间使用也不会出现刷丝脆断、金属件锈蚀的问题。

　　不同于异形定制毛刷辊，这款结构的所有安装尺寸都遵循通用输送配件的标准规范，不需要对现有生产线做大规模改造就能直接替换原有旧辊，在食品加工、电子组装、建材加工、印刷包装等多个行业的清扫工位都能适配，不管是新设备设计选型还是旧设备配件替换，都能直接匹配安装尺寸，不需要额外做二次结构调整。
