一体式金属书页夹持固定结构设计

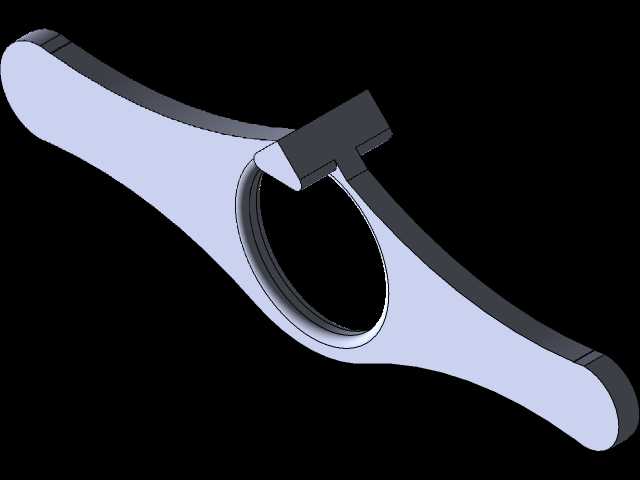

日常办公与阅读场景中，书页意外翻折、闭合是高频出现的使用痛点，这类一体式书页夹持结构正是针对该场景开发的小尺寸五金夹持件，区别于传统长尾夹的多零件铰接结构，该结构采用单块板材一体弯折成型，没有额外的销轴、弹簧等装配零件，生产环节可通过连续冲压工序一次完成外形落料与弯折成型，生产效率更高，装配环节零额外工序，批量生产成本控制优势明显。从实际使用场景来看，该夹持件除了常规的阅读书页固定用途，还可适配办公场景下的零散票据临时夹持、图纸边角固定、文件分类标记等场景，夹持厚度覆盖常规打印纸单页到200页以内的普通装订本册，适用场景覆盖日常办公、学生学习、资料归档等多个高频使用场景。结构设计上，整体采用长柄对称布局，握持区域做了大圆弧过渡处理，没有尖锐棱角，手持施力时不会硌手，长柄的力臂长度经过反复校核，使用者仅需施加很小的按压力即可撑开夹持开口，单手即可完成操作，不需要双手配合施力，对于长时间需要频繁开合夹取资料的使用者来说，操作疲劳度远低于传统扭簧式长尾夹。夹持端的环形开口结构是整个设计的核心，环形结构自身的材料弹性提供持续的夹紧力，区别于传统金属夹的平直夹持面，环形弧面与纸张接触时不会产生局部应力集中，即使长时间夹持较薄的纸张，也不会在纸面留下明显的压痕，不会损伤书页表面，对于需要长期保存的书籍、重要文档来说，友好度更高。夹持端的止挡凸台做了小尺寸直角弯折，凸台高度刚好卡入书页堆叠的侧边，不会凸出于纸张表面影响本册的正常闭合，夹装完成后本册可以正常合拢放置，不会因为夹持件的凸起导致本册无法放平、堆叠。外形尺寸方面，整体长度控制在80mm以内，最大宽度不超过25mm，夹持状态下整体厚度不超过8mm，属于便携小尺寸结构，可轻松放入笔袋、文件袋甚至衣服口袋中携带，不会占用过多收纳空间。安装与使用边界上，该结构没有额外的安装固定需求，属于手持便携类夹持工具，使用时仅需按压长柄末端，利用杠杆原理撑开环形夹持开口，将开口对准需要固定的书页侧边，松开长柄后依靠板材自身的回弹弹力即可完成夹紧，不需要额外的锁止结构，操作逻辑简单，无需学习成本即可上手。材料选型上适配常规的65Mn弹簧钢板或者304不锈钢板材，板材厚度控制在0.8-1.2mm区间，既可以保证足够的弹性夹紧力，长期使用不会出现塑性变形导致夹持力衰减，又不会因为刚度过大导致开合需要的施力过高，兼顾使用寿命与操作手感。表面处理可根据使用场景做喷塑、电泳或者镜面抛光处理，裸露的边缘全部做了倒圆角钝化处理，不会出现锋利毛边划伤纸张或者使用者手部的问题，细节处理完全适配日常高频接触的使用需求。在结构建模过程中，弯折处的圆角半径做了针对性优化，避免弯折处应力集中导致的板材断裂问题，环形结构的开口间隙经过多轮迭代调整，自然状态下开口间隙小于0.1mm，保证对单页纸张也有足够的夹紧力，不会出现单页纸张滑脱的问题，最大撑开距离可达15mm，满足厚层资料的夹持需求。长柄的末端做了微翘处理，按压时手指的施力方向与柄部受力方向完全匹配，不会出现打滑的问题，即使手部有少量汗液也可以稳定施力操作。
