机加工工位多规格钻头收纳刀架结构

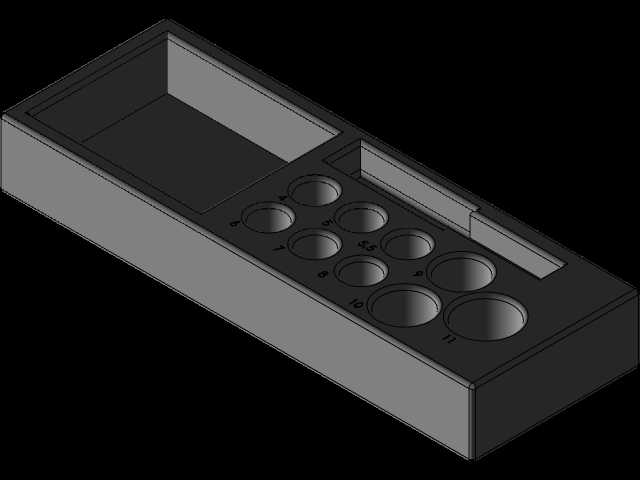

　　在常规机加工车间的钻削工位、钳工装配工位以及小型加工中心的刀具暂存区域，钻头这类细柄刀具的收纳一直是影响工位整洁度与换刀效率的核心细节。不少车间早年采用零散盒体存放钻头，不仅不同直径规格混放导致取用时反复翻找，钻头刃口相互磕碰还容易造成切削刃崩缺，直接增加刀具损耗成本，甚至会因拿错规格导致工件孔位加工超差。这款钻头收纳刀架正是针对这类工位痛点设计的工位级刀具收纳装置，整体采用长方体一体式槽型结构，主体为带台阶的盒式基座，一侧设置大尺寸开放置物槽，可用于放置钻夹头钥匙、倒角器等小型配套辅具，另一侧排布多组不同直径的圆形插孔，插孔旁预留有规格标识刻印位，能对应放置从细径到粗径的多规格直柄钻头，插孔深度经过匹配设计，

　　既能保证钻头插入后不会因重心过高倾倒，又能让钻头柄部完全插入避免刃口外露划伤操作人员。从结构设计逻辑来看，这款刀架没有采用复杂的拼接结构，整体为一体化成型的槽体结构，侧壁厚度均匀，既保证了放置在工作台面时的整体稳定性，不会因拿取钻头时的外力出现侧翻，也避免了拼接结构长期使用后出现的接缝松动、积屑难以清理的问题。刀架的底部为全平面设计，可直接放置在木质工作台、钢板工作台或者刀具柜的层板上，不需要额外的固定连接件，适配绝大多数常规机加工工位的台面安装边界，整体外轮廓尺寸控制在单手可挪动的范围内，工位调整时可以直接整体转移，不需要将内部钻头逐一取出整理。在实际使用场景中，这类刀架通常放置在钻床主轴侧方的顺手位置，操作人员完成钻削工序后，

　　可直接将使用完的钻头按照直径规格插入对应插孔，下次换刀时可以直接根据标识快速取用，大幅减少找刀的辅助时间。刀架的开放置物槽除了放置配套辅具外，也可以临时存放待加工的小型工件定位销、拆卸下来的紧固螺丝等小零件，避免小零件散落在台面上滚落丢失。插孔的孔径公差经过合理设计，既能适配直柄钻头的插入顺滑度，不会出现插接过紧难以拔出的问题，也不会因间隙过大导致钻头插入后歪斜，相邻插孔之间保留了足够的壁厚，长期插拔使用也不会出现孔壁开裂的问题。刀架的上边缘做了小倒角处理，拿取移动时不会划伤手部，整体结构没有多余的装饰性设计，所有结构特征都服务于刀具收纳的实际功能，表面平整无复杂凹陷，日常清理台面积屑时，只需要用毛刷直接扫过表面即可，

　　不会出现切屑卡入缝隙难以清理的情况。对于多品种小批量的加工场景，这类刀架还可以根据工位常用的钻头规格调整插孔的数量与直径排布，比如针对经常加工小孔的精密钻削工位，可以增加小直径插孔的数量，针对需要频繁使用大直径钻头的粗加工工位，可以对应扩大部分插孔的直径，适配不同工位的个性化刀具存放需求。相比市面上常见的多层抽屉式刀具柜，这类台面式刀架的优势在于刀具完全外露可见，不需要拉开抽屉翻找，取放路径更短，更适合单工位高频使用的钻头暂存，和大型刀具柜形成功能互补，大型刀具柜用于备用刀具的存储，这类台面刀架用于当前批次加工常用刀具的就近存放，从工位布局层面优化刀具流转的效率。在实际的三维建模过程中，这类结构的建模逻辑也贴合机加工零件的设计思路，先绘制整体外轮廓的草图，通过拉伸生成主体基座，再通过切除拉伸生成置物槽与各个钻头插孔，最后对边缘做倒角处理，所有特征都采用常规机加工可以实现的结构，没有特殊的工艺要求，不管是采用3D打印制作小批量的工位定制款，还是采用整块铝材铣削加工制作耐用款，或者采用注塑工艺批量生产，都可以直接基于这个三维结构调整工艺参数，不需要做大幅度的结构修改。刀架的整体高度经过人体工程学匹配，放置在标准高度的工作台上时，插孔的上沿高度刚好在操作人员手部自然下垂的取放高度，不需要过度抬臂或者弯腰就可以完成钻头的取放，长时间工位作业也不会增加额外的操作疲劳。
