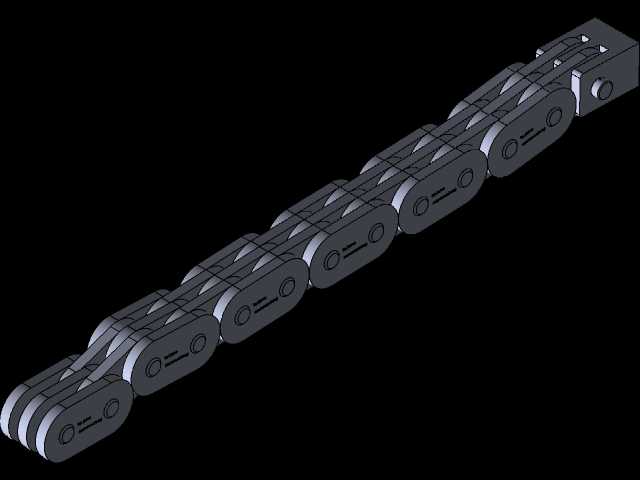

带安全销与定位挡块的工业传动链条

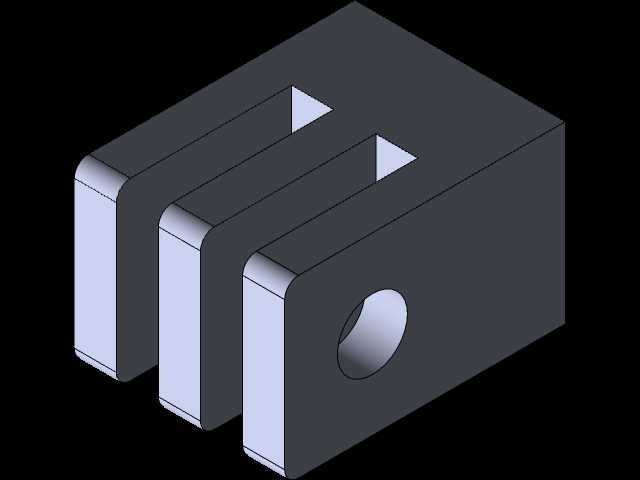

　　安全销的设计是在每处链节铰接位置做了双重防脱结构，常规链条的销轴仅靠两端的卡簧限位，在频繁正反转、瞬时冲击负载下，卡簧容易弹出导致销轴窜动脱落，这款结构里的安全销穿过销轴中心的径向孔，两端做了翻边铆死处理，哪怕卡簧失效，销轴也不会从链板孔里脱出，大幅降低了高速重载工况下链条断节脱链的风险。从安装边界来看，这款链条的链节内节内宽、滚子外径和同规格标准滚子链完全兼容，不需要更换现有设备的链轮、张紧机构、导轨槽，替换的时候可以直接和原有标准链节拼接，不用整段更换整条输送链，现场改造成本很低。挡块的突出高度做了严格的尺寸控制，刚好能和工位上的限位挡块形成硬接触，不会突出过多和导轨两侧的护板、拖链支架产生干涉，运行到链轮包角位置时，在连续式物料输送、重载工位节拍传递这类工况里，普通开式传动链往往会遇到链节窜动、负载下销轴脱出、到位位置无硬限位的问题，这款带挡链结构的设计，就是针对这类现场痛点做的定向优化。很多做涂装线悬挂输送、重型工装板平移、冲压工位步进送料的工程师都遇到过，普通滚子链运行到工位末端时，仅靠驱动电机抱闸或者外置阻挡气缸定位，长期运行后链节磨损间隙变大，定位精度会掉得很快，甚至出现链节跳齿、整段链条错位的情况，严重的时候还会把工位上的工装带偏，造成工件磕碰或者设备卡滞。这款链条在每段对应工位间距的链节位置集成了锁定挡块，挡块和链板采用一体化铆接结构，不是后期加装的焊接件，避免了长期受冲击后焊缝开裂的问题。

　　挡块的圆弧轮廓和链轮齿根的回转轨迹做了避空设计，不会在链轮换向位置出现卡滞、剐蹭的情况。很多工程师在做输送线选型的时候，容易忽略链条本身的限位能力，总想着靠外置的传感器、阻挡机构来实现工位定位，实际上在多粉尘、有切削液或者焊渣飞溅的车间环境里，外置传感器容易被污物遮挡失效，阻挡气缸的密封圈也容易因为杂质进入出现漏气，而集成在链条上的挡块属于纯机械结构，不需要额外的气路、电路配合，只要链条张紧度调整到位，长期运行的定位一致性远高于外置的阻挡机构。在实际应用场景里，这类带挡块的链条特别适合用在步进式输送的焊装线、重型工件的积放输送线、以及需要精准到位的装配工位，比如汽车焊装车间的地板输送线，每个工位需要把工装板精准停在焊枪作业位置，

　　普通链条停位后会有几毫米的窜动量，焊枪下来的时候容易偏位，用带挡块的链条，挡块和工位上的止动块贴合后，整段链条的窜动量可以控制在0.2毫米以内，完全满足焊接工位的定位要求。设计的时候，链板的材质选用的是调质合金钢，表面做了发黑处理，挡块的接触面做了局部淬火，硬度达到HRC45-50，长期和止动块碰撞不会出现凹陷变形，安全销采用的是弹簧钢材质，有足够的韧性，不会因为反复受冲击出现断裂。链节之间的铰接间隙控制在0.05毫米以内，比普通输送链的间隙小一半，就是为了减少长期运行后的磨损累积，保证挡块的位置精度不会因为链节磨损出现过大偏差。安装的时候需要注意，张紧轮的压合位置要避开带挡块的链节段，避免张紧轮压到挡块造成链条跳动，

　　同时导轨的内槽宽度要比挡块的宽度大1-2毫米，预留出链条运行时的横向窜动空间，避免挡块和导轨侧壁摩擦造成额外磨损。和普通链条相比，这款结构不需要额外加装附件，所有功能结构都集成在链节本身，装配的时候和标准链条的装配方式完全一致，不需要特殊的工装工具，现场维护的时候，更换单节链节也和普通链条一样，用截链器打出销轴就可以替换，不需要整段拆解，维护效率很高。在重载输送场景下，比如输送几百公斤的发动机缸体、变速箱壳体这类工件，普通链条在启停瞬间的冲击力很容易把链板拉变形，这款链板做了加厚处理，抗拉强度比同规格标准链条高30%左右，配合安全销的防脱结构，能承受更高的瞬时冲击负载，不会出现启停瞬间断链的情况。很多做设备改造的工程师在老线升级的时候，经常遇到原有输送线定位精度不够，又不想大改机架、驱动结构的情况，直接替换成这种带挡块的链条，不用改动其他部件，就能把工位的停位精度提上来，改造成本低，见效快，而且后期维护成本和普通链条差不多，不需要额外增加维护工作量。
