低压照明组件传感装配套件结构

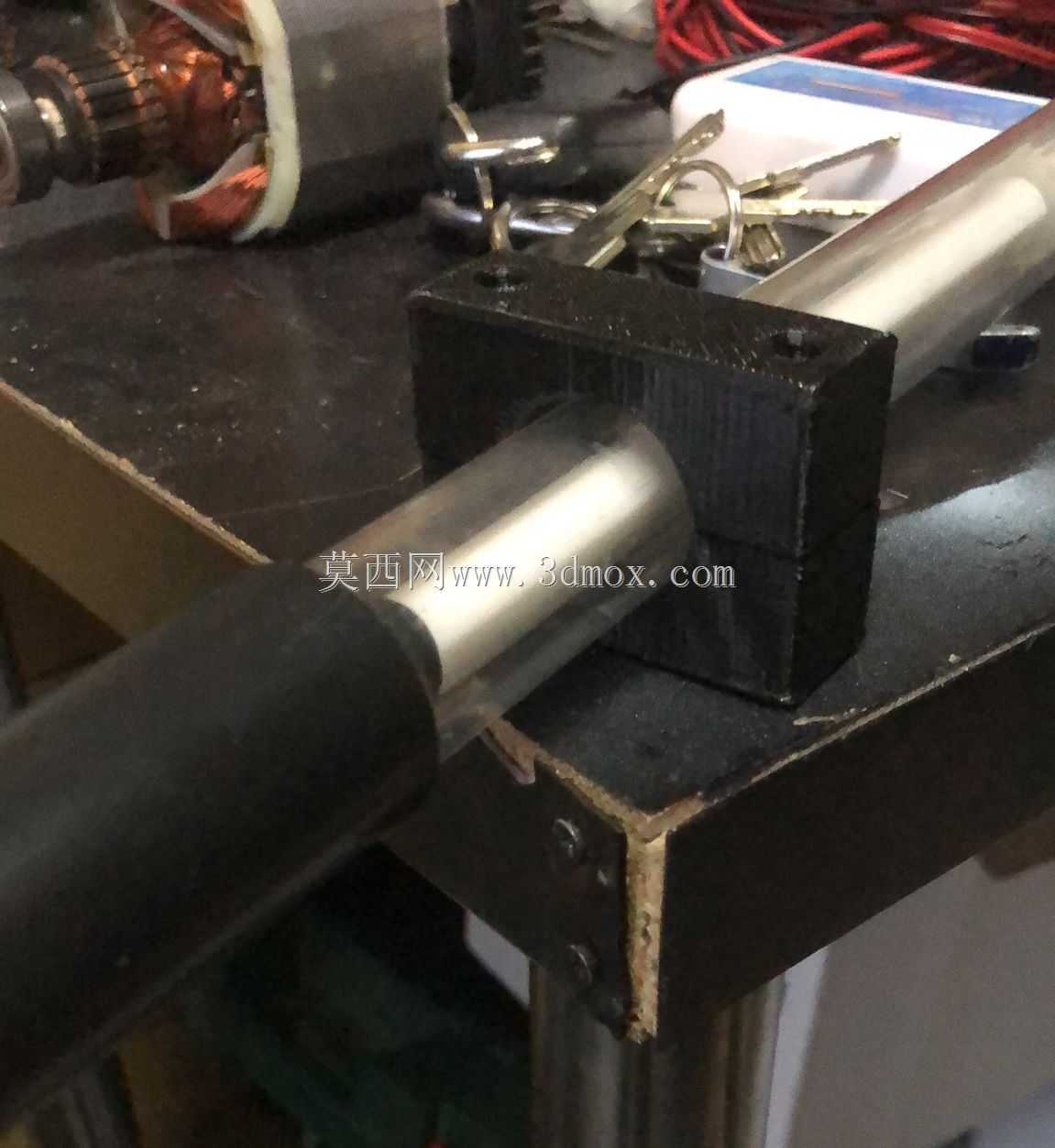

　　这套低压照明组件传感装配套件面向小型实验台、检测工位、设备内部检修照明以及低压电气演示装置的结构集成场景，核心处理的是照明杆件、传感元件、固定支座与安装基面之间的配合关系。实际设备中，低压照明并不只是把灯条或灯杆固定在机架上，还要兼顾照射角度、走线空间、传感器探测方向、拆装维护以及周边运动件的安全间隙。该套件将圆柱杆件穿过黑色块状支座，利用支座上的锁紧结构形成轴向定位，杆件一端连接照明或供电相关部件，另一端可根据工位需要延伸至观察区域，适合在空间紧凑、布线外露较多的台架上完成快速搭建。

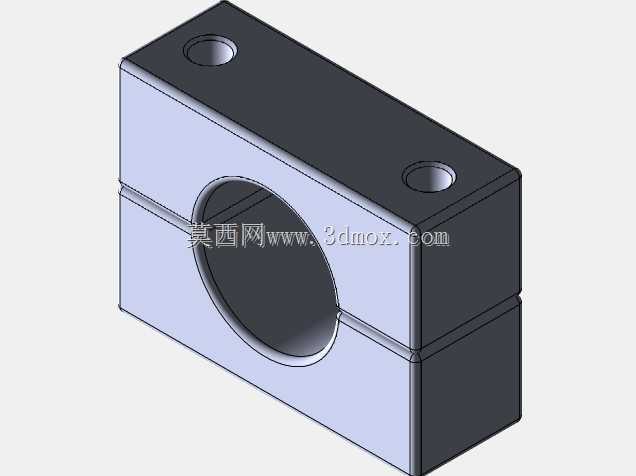

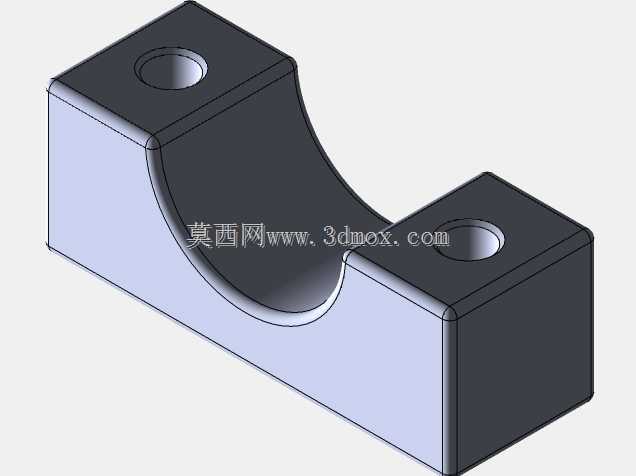

　　从结构功能上看，块状支座承担主要承载与定位任务。支座下部贴合工作台或金属板边缘，侧面与杆件形成夹持关系，顶部预留紧固点位，可通过螺钉改变夹持孔对光轴的抱紧程度。这样的设计避免了照明杆在调整后出现回转或滑移，也能在设备振动、频繁触碰、检修移动时保持照射方向稳定。支座外形采用方正块体，加工时容易保证底面与夹持孔轴线的平行关系；孔位周围保留足够壁厚，使锁紧力能够均匀传递到圆柱杆件表面，减少局部压痕。对于需要频繁调整角度的工位，可先松开紧固件，转动或推拉杆件至目标位置，再重新锁紧，整个过程不需要拆卸周边线束。

　　设计思路上，套件没有采用复杂的多关节悬臂，而是以短距离、刚性连接为优先。低压照明组件通常靠近被测物或操作面，杆件过长会带来颤动，光线也容易因机架振动发生偏移。将支座直接布置在工作台边缘，并让杆件横向穿过支座，可以缩短受力悬臂，使照明端的位置更稳定。支座与台面之间通过螺钉或压板固定，安装边界清晰：底面需要平整支撑，后侧要留出扳手操作空间，杆件轴向两侧应避免与线束、工具、转动部件发生干涉。若用于传感器安装，同一根杆件还可作为探测元件的支撑轴，通过调整轴向位置改变检测距离，或通过绕轴转动微调感应面朝向。

　　在外形尺寸与安装边界方面，圆柱杆件的直径是整套结构的关键配合尺寸，夹持孔应按光轴实际外径设置合理间隙。间隙过小，装配时杆件难以穿入，温度变化或表面涂层误差也可能造成卡滞；间隙过大，锁紧后杆件容易偏摆，照明光斑或传感器检测方向会产生偏差。块状支座的宽度需要覆盖杆件受力区域，高度则要保证锁紧螺钉有足够螺纹旋合长度，同时不能让螺钉末端干涉台面。支座底面建议与金属安装板完整接触，若台面存在焊缝、拼缝或加工台阶，应增加垫片或改用跨缝安装，以免局部悬空导致锁紧后支座变形。

　　现场使用时，这类组件常见于设备内腔观察、低压电路实验、小型装配工位补光、传感器位置验证等场合。照明端靠近目标区域后，操作者可以在不打开大面积护罩的情况下检查接线、触点、工件定位状态；传感器端则可利用杆件的直线调整能力，快速确认感应距离与触发范围。套件周围的红色导线和供电模块提示了低压电气环境的典型特征，因此结构布置还要为线束留出弯曲半径，避免导线被支座边缘、杆件端部或台板尖角长期摩擦。走线可沿杆件下方或支座侧面收拢，在需要转动调整的位置保留松弛段，防止反复调整时拉脱接头。

　　从建模和选型角度看，该结构适合拆分为杆件、夹持支座、紧固件、照明或传感连接端几个部分进行参数化处理。杆件长度可根据照射距离变化，支座孔位随杆件直径联动，紧固螺钉规格则与支座厚度和所需夹持力匹配。装配时应重点检查杆件轴线与安装面的相对高度，因为这一尺寸直接决定照明光斑高度或传感器检测面高度；若台板厚度变化，支座底面到孔中心的距离也要重新校核。对于需要防松的长期运行设备，可在螺钉处增加弹垫或采用尼龙锁紧件，但不宜过度增大锁紧力矩，以免块状支座夹持孔产生塑性变形。

　　整体而言，该装配套件强调的是低压照明与传感支撑在真实台架上的可调整性、可维护性和安装可靠性。它通过简单的圆柱光轴加块状夹持支座，把照明位置、探测方向和机架固定整合在同一结构链路中，既适合教学实验和原型验证，也可作为小型专用设备内部辅助照明、到位检测支架的结构参考。
