注塑机液压缸端盖法兰结构设计

　　在注塑成型设备的液压执行单元中，液压缸端盖法兰是承担密封承压、部件连接、载荷传递的核心结构件，其设计合理性直接影响整套液压系统的运行稳定性与服役寿命。这类法兰通常安装在注塑机锁模液压缸、射移液压缸的缸筒端部，一方面要实现缸筒内腔的高压油密封，另一方面要为活塞杆导向套、防尘圈、密封件提供安装基准，同时还要承担液压缸工作过程中产生的轴向反力、径向偏载以及开合模动作带来的周期性冲击载荷。

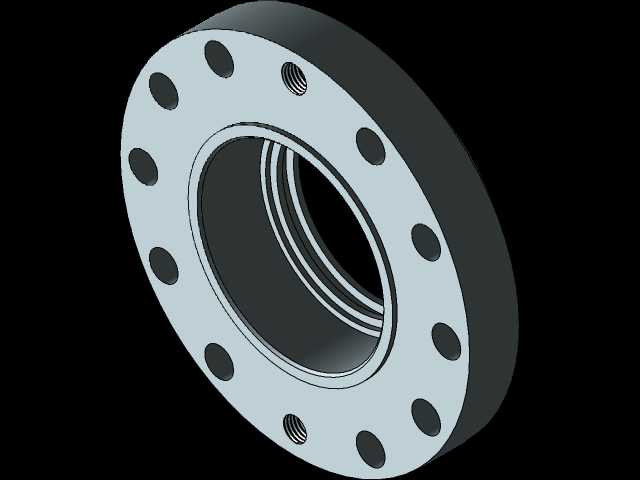

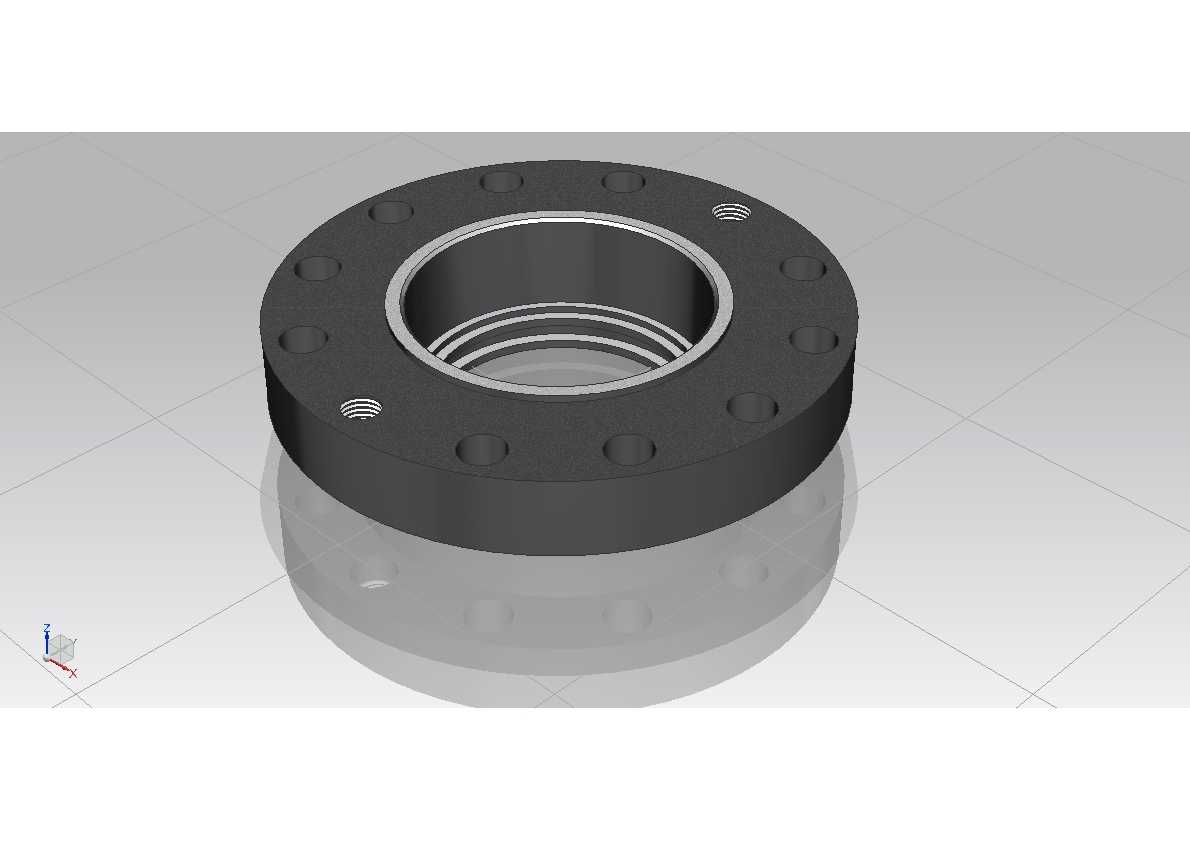

　　从结构设计逻辑来看，该法兰采用圆盘式整体结构，中心设置同轴阶梯通孔，大直径段用于嵌套活塞杆导向套与组合密封组件，孔壁加工有密封件安装槽位，可适配斯特封、格莱圈等常用液压密封件，保证高压工况下油液无内泄；小直径段与活塞杆形成间隙配合，预留密封件压缩量的同时避免活塞杆运动时出现刮擦。法兰盘本体沿圆周方向均匀分布多组螺栓通孔，用于与缸筒端面的螺纹孔实现刚性连接，螺栓孔的位置度公差严格控制在0.02mm以内，保证安装后法兰端面与缸筒轴线的垂直度，避免活塞杆运行时出现别劲、偏磨问题。法兰端面靠近中心孔的位置加工有环形密封槽，用于安装O型密封圈，实现法兰与缸筒结合面的静密封，耐受25MPa以内的系统工作压力。

　　在实际注塑生产场景中，锁模液压缸需要在高速开合模、高压锁模的工况下反复动作，端盖法兰需要承受瞬时的轴向冲击载荷，因此法兰的厚度设计经过刚度校核，在螺栓预紧力与高压油液的轴向推力共同作用下，法兰端面的最大变形量控制在0.01mm以内，避免因法兰变形导致密封件压缩量不均出现渗漏。同时法兰外缘做了倒角处理，既避免安装时刮伤操作人员，也能减少装配过程中与周边管路、护板的干涉。部分螺栓孔之间设置有小型工艺螺纹孔，用于法兰拆卸时的顶出操作，方便设备维护时快速拆解端盖，更换磨损的密封件与导向套。

　　从安装边界来看，这类法兰的外径尺寸与对应缸筒的外径匹配，安装时需保证法兰端面与缸筒端面完全贴合，密封槽内的O型圈无扭曲、无挤出，螺栓按照对角顺序分次拧紧，预紧力符合螺栓强度等级对应的扭矩要求。法兰中心孔的轴线与缸筒内孔、活塞杆轴线的同轴度公差不低于0.03mm，否则会导致活塞杆运行阻力增大，密封件异常磨损，缩短液压缸的维修周期。在注塑机的射胶液压缸端盖设计中，这类法兰还会额外预留压力检测接口的安装位，方便接入压力传感器实时监测射胶过程中的油压变化，为成型工艺参数调整提供数据支撑。

　　设计过程中需要充分考虑注塑车间的工况环境，法兰材料通常选用45号钢调质处理，表面做发黑防锈处理，部分高负载工况下会选用40Cr材料淬火处理，提升法兰的抗疲劳强度，应对长期周期性载荷作用下的结构失效风险。法兰的所有锐边都做了R0.5以上的圆角处理，避免应力集中，尤其是螺栓孔与密封槽的转角位置，圆角处理能够有效降低应力集中系数，减少长期交变载荷下出现裂纹的概率。在三维建模过程中，需要严格控制各特征的尺寸公差与形位公差，装配验证时要模拟液压缸全行程运行状态，检查法兰与活塞杆、导向套、密封件的配合间隙，确保无干涉、无卡滞，密封压缩量处于合理区间，既保证密封效果，又不会因为压缩量过大导致密封件过早老化失效。
