1W功率ISM频段无线收发通讯模块

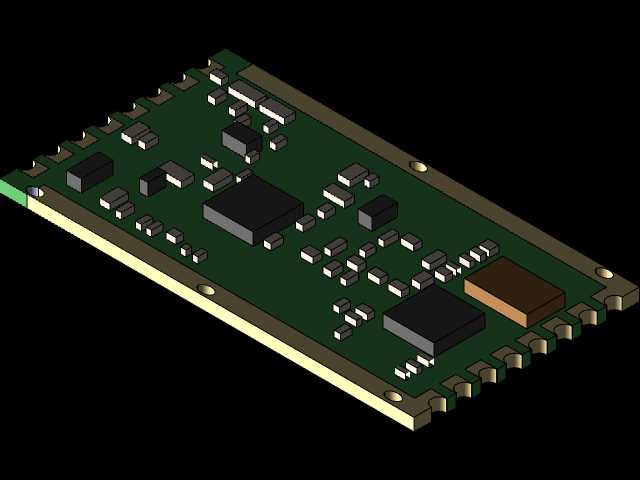

　　在工业无线数传、远程抄表、安防报警、智能家居控制这类需要短距到中距无线信号交互的场景里，ISM频段的收发模块一直是硬件选型里的核心部件，这次建模的1W功率ISM收发模块，就是针对这类场景做的结构还原。做这个模型的时候最先考虑的是实际装机的适配性，毕竟这类模块大多是直接焊装在主控电路板上，或者通过排针插接在设备内部的预留位，所以外形尺寸完全参照量产模块的实际规格做的还原，板体采用长条形窄版设计，宽度控制在常规嵌入式设备内部安装槽的通用尺寸范围内，长度方向预留了两侧的半孔焊盘，也就是常说的邮票孔，这些焊盘的间距严格按照2.54mm标准排针间距排布，不管是直接SMT贴装在母板上，还是焊接排针做插接式安装，都能匹配通用的PCB设计规范，不会出现安装位干涉的问题。

　　从结构布局来看，板上的元器件排布完全遵循射频电路的设计逻辑，射频前端的匹配电路靠近板端的天线馈点位置，减少信号传输路径上的损耗，主射频收发芯片放置在板体中间的屏蔽覆盖区域，周边的去耦电容紧贴芯片电源引脚布置，最大限度降低电源纹波对射频信号的干扰，功率放大电路单独布置在靠近天线侧的区域，和后端的数字控制电路保持足够的隔离距离，避免功放的大电流信号串入数字回路造成通信误码。板上预留的两个金属化定位孔，位置选在板体对角的无元器件区域，孔径适配M2规格的固定螺丝，遇到需要额外加固的震动工况场景，比如工业设备机载安装、户外监测终端内部固定，可以通过螺丝直接锁附在安装柱上，避免长期震动导致焊盘脱落接触不良。

　　实际应用里这类模块的作用很明确，就是把设备端的TTL串口信号调制成ISM频段的射频信号发射出去，同时把空间中接收到的同频段射频信号解调回串口数据传给主控，1W的发射功率能在开阔视距环境下实现数公里的有效传输距离，足够覆盖厂区、社区、农田这类大范围的监测组网需求。建模的时候特意还原了板上所有元器件的实际高度，最高的屏蔽罩和晶振元件的高度控制在3mm以内，整个模块的最大厚度不超过4mm，对于内部空间局促的手持设备、嵌入式采集终端来说，这个厚度尺寸不会和外壳或者其他板卡产生空间干涉，做设备结构堆叠的时候可以直接把这个模型导入装配体，提前校验安装间隙，不用再反复核对元器件的高度公差。

　　考虑到不同用户的装机需求，模型里的邮票孔焊盘做了单独的实体拆分，要是设计的时候需要改用外接排线连接，或者改成其他接口形式，可以直接在模型上编辑对应位置的特征，不用重新绘制整个板体轮廓。板体的边角做了0.5mm的圆角处理，避免生产装配的时候板边毛刺划伤操作人员或者损坏周边线材，这些细节都是实际量产设计里必须考虑的工艺问题，建模的时候没有省略，就是为了让模型能直接对接实际生产设计的需求，而不是只做外观层面的示意。另外板上的晶振、滤波电容、电源管理芯片这些外围器件的位置，也完全参考参考设计的布局做了还原，做硬件设计的工程师拿到这个模型，可以直接对照着检查自己的PCB布局是否合理，结构工程师则可以直接用这个模型完成设备内部的堆叠设计，提前预留好模块的安装空间、走线空间，避免后期打样的时候出现结构干涉、信号屏蔽之类的问题。
