油轮侧装带支架警示指示灯结构

　　在船舶舾装作业里，舷侧指示类部件的选型与安装一直是容易被忽略但直接关联航行安全的环节，这款带安装支架的侧指示灯，就是针对油轮舷侧作业指示、靠泊警示场景开发的专用部件。从实际使用场景来看，油轮在装卸货作业、夜间靠泊、舷边巡检过程中，需要在舷侧突出位置设置醒目的状态指示光源，既要避免被船体结构遮挡光线，又要抵抗海上高盐雾、强振动的作业环境，常规的嵌入式指示灯无法满足舷侧外装的防护与安装要求，这款带一体化支架的指示灯刚好填补了这个应用缺口。

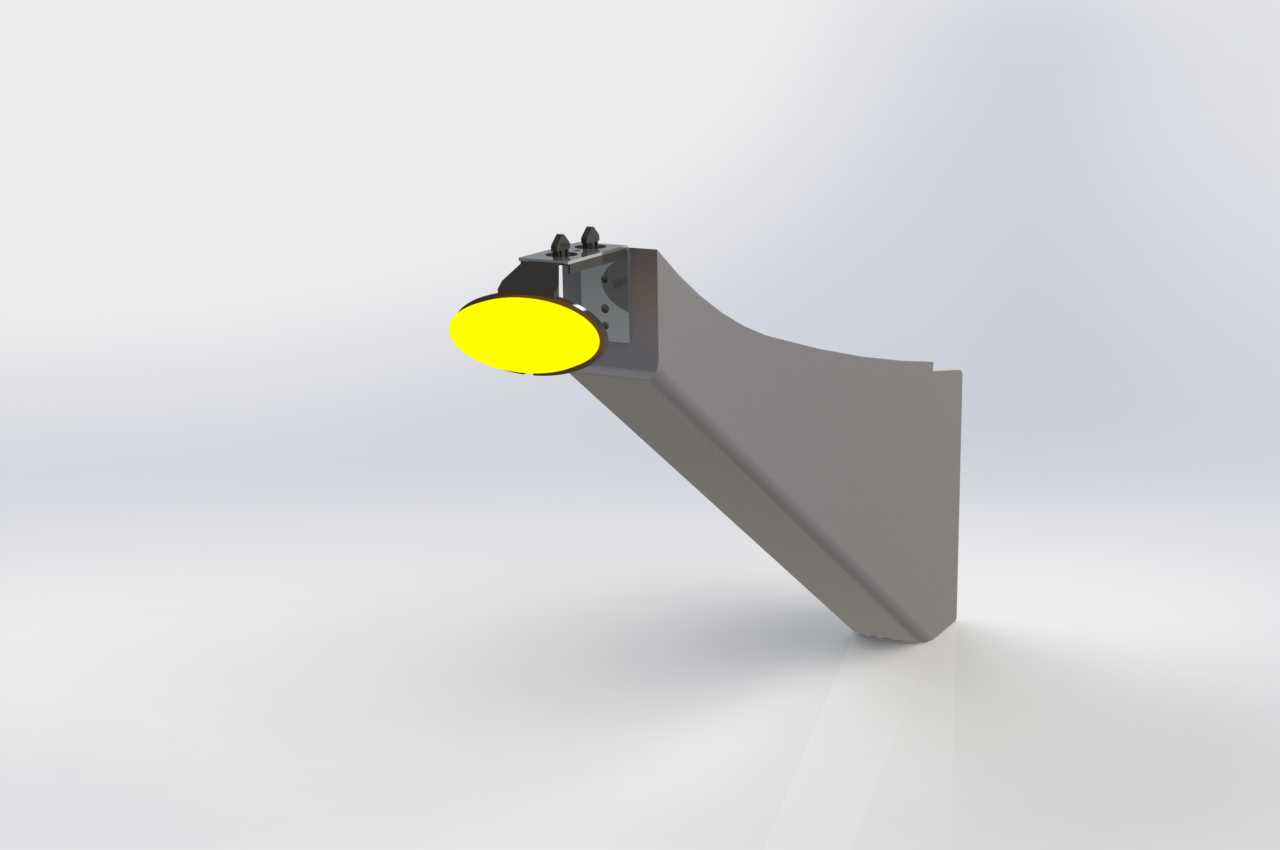

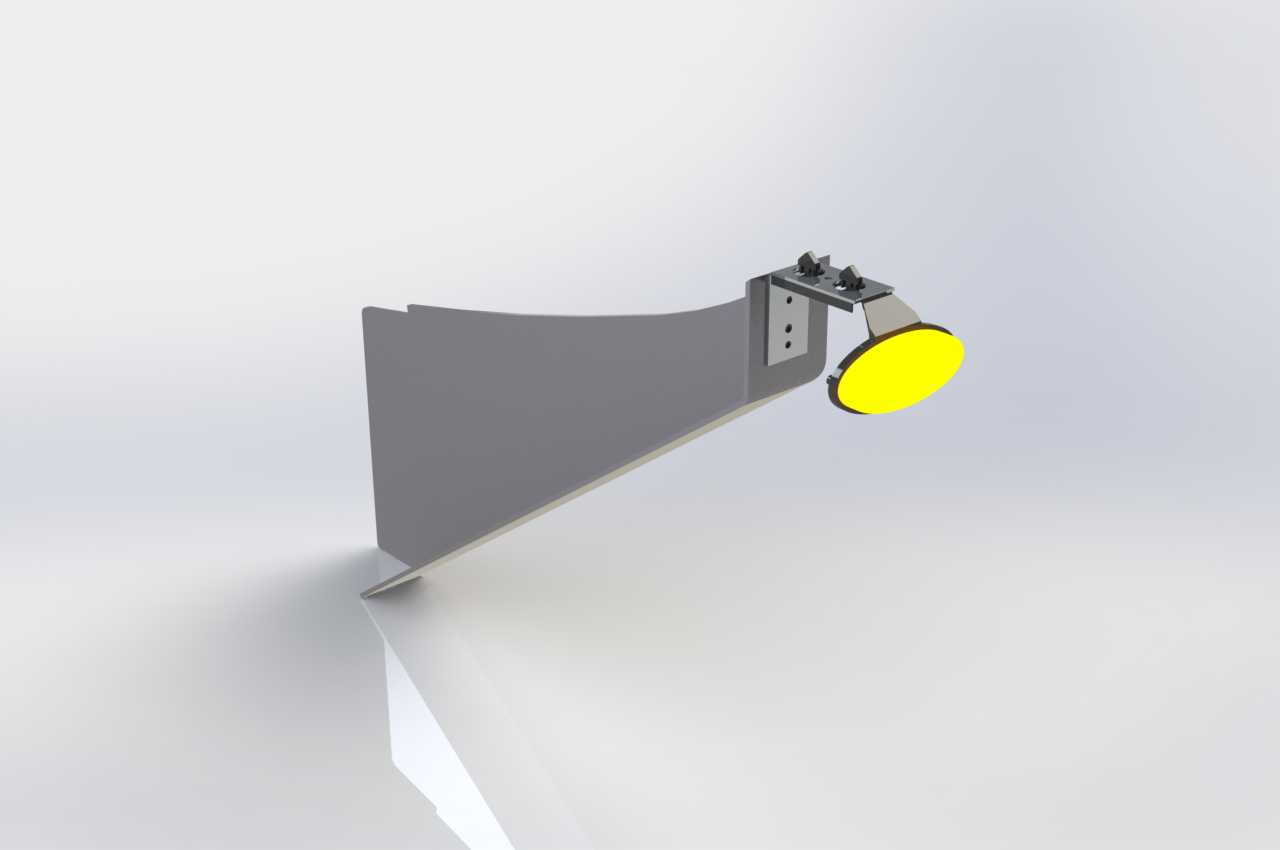

　　从功能特性上看，这款部件将发光灯头与安装支架做了一体化集成设计，灯头前端的圆形发光面采用大角度出光设计，水平方向覆盖角度超过120度，垂直方向覆盖角度不小于90度，能够保证舷侧下方作业人员、相邻泊位船舶、拖轮操作人员都能清晰识别灯光信号。支架部分采用变截面斜撑结构，从安装基面到灯头位置形成自然的抬升角度，既让灯头探出舷侧结构边缘避免光线被船体外板遮挡，又通过斜向的筋体结构分散航行过程中的振动载荷，避免长期受海浪冲击出现连接部位疲劳断裂的问题。

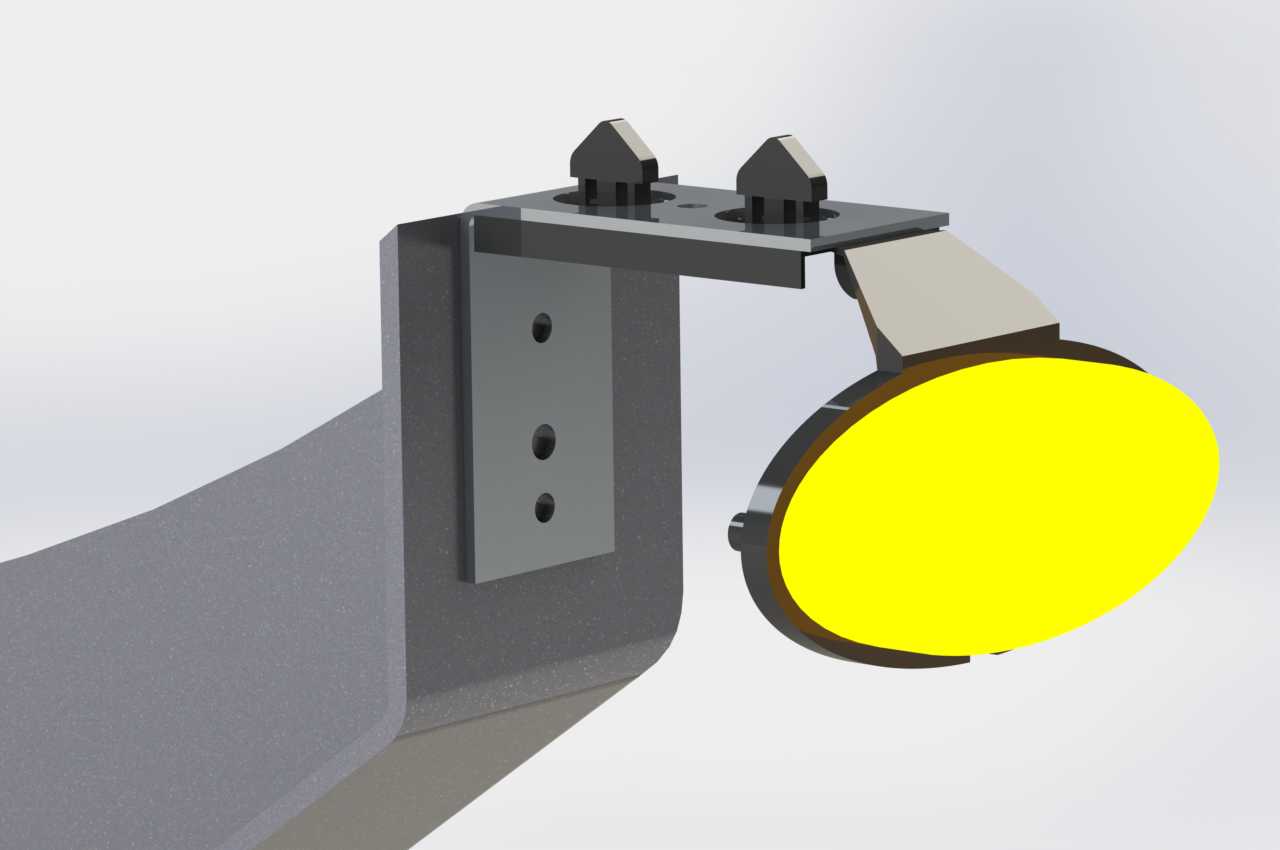

　　设计过程中首先要明确安装边界条件，油轮舷侧的安装基面通常是带轻微弧度的外板结构，因此支架根部的安装面做了适配性的平面处理，预留了两个螺栓安装位，能够通过抱箍或者焊接底座适配不同曲率的舷侧安装面，安装完成后灯头中心距离安装基面的探出距离控制在合理范围，既不会因为探出过长增加碰撞风险，也不会因为探出不足导致光线被船体结构遮挡。支架的截面从根部到灯头位置逐渐收窄，根部做了加厚处理来承担整体的弯矩载荷，靠近灯头的位置设置了两个小型的固定凸台，用来锁紧灯头组件，避免船舶航行过程中灯头出现角度偏移。

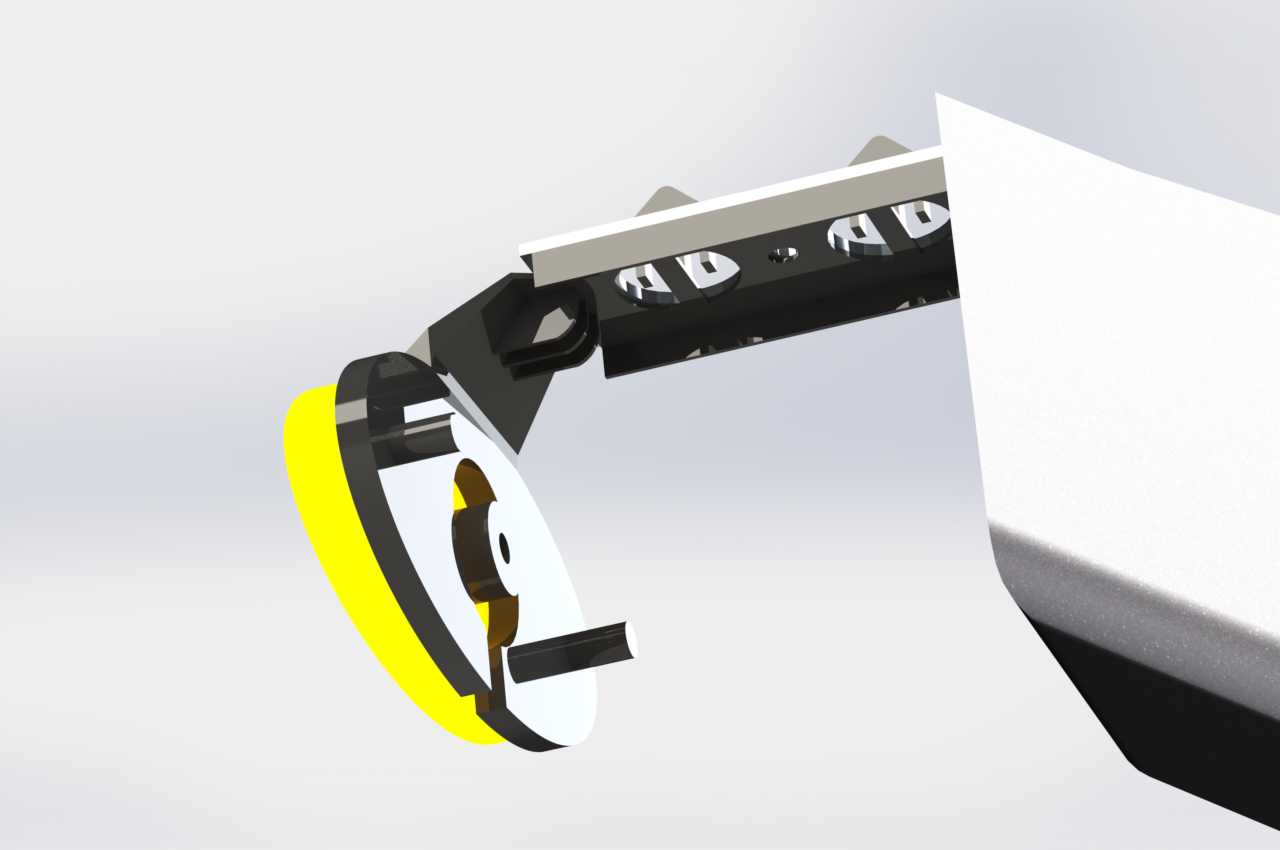

　　从结构细节来看，灯头与支架的连接部位做了密封配合面，装配时可以加装密封胶圈来满足船用设备的防护等级要求，防止海水、盐雾进入灯头内部腐蚀电路元件。支架整体的倾斜角度经过反复校核，当支架垂直安装在舷侧基面上时，灯头的发光面刚好朝向斜下方的舷边作业区域，同时兼顾水平方向的可视范围，不需要额外调整角度就能满足常规使用需求，减少现场安装的调试工作量。考虑到油轮作业区域的防爆要求，支架整体采用金属材质一体成型，没有多余的活动连接部件，避免作业过程中产生摩擦火花，符合油轮舷侧区域的防爆安装规范。

　　实际选型应用时，需要结合舷侧的安装位置调整支架的固定方式，如果是安装在舷侧走道边缘，可以直接通过螺栓将支架根部固定在走道的护栏基座上；如果是安装在无预留基座的外板位置，可以搭配焊接式的转接底座完成固定，不需要对支架本身做二次加工。支架的外形做了圆弧过渡处理，没有尖锐的棱角，避免舷边作业人员巡检过程中发生磕碰受伤。灯头前端的发光面罩采用耐冲击的透明材质，能够抵抗舷侧作业时可能出现的工具碰撞、海浪拍击，不会轻易出现碎裂破损的情况。

　　在三维建模过程中，这个部件的结构重点在于支架的变截面曲面处理，既要保证结构强度满足振动载荷要求，又要控制整体重量避免给舷侧安装基面带来额外的载荷负担，建模时需要先确定安装基面的基准平面，再根据光线照射范围反推灯头的空间位置，之后通过放样特征生成支架的主体结构，最后校核安装螺栓的操作空间，保证现场安装时扳手有足够的活动空间完成锁紧作业，不会因为结构干涉导致螺栓无法拧紧。整个部件没有多余的冗余结构，每一处曲面和凸台都对应实际的功能需求，不管是用来做船舶舾装的布局设计，还是做同类指示灯产品的结构参考，都能提供非常直观的结构参考依据。
