手摇式康复代步三轮轮椅结构设计

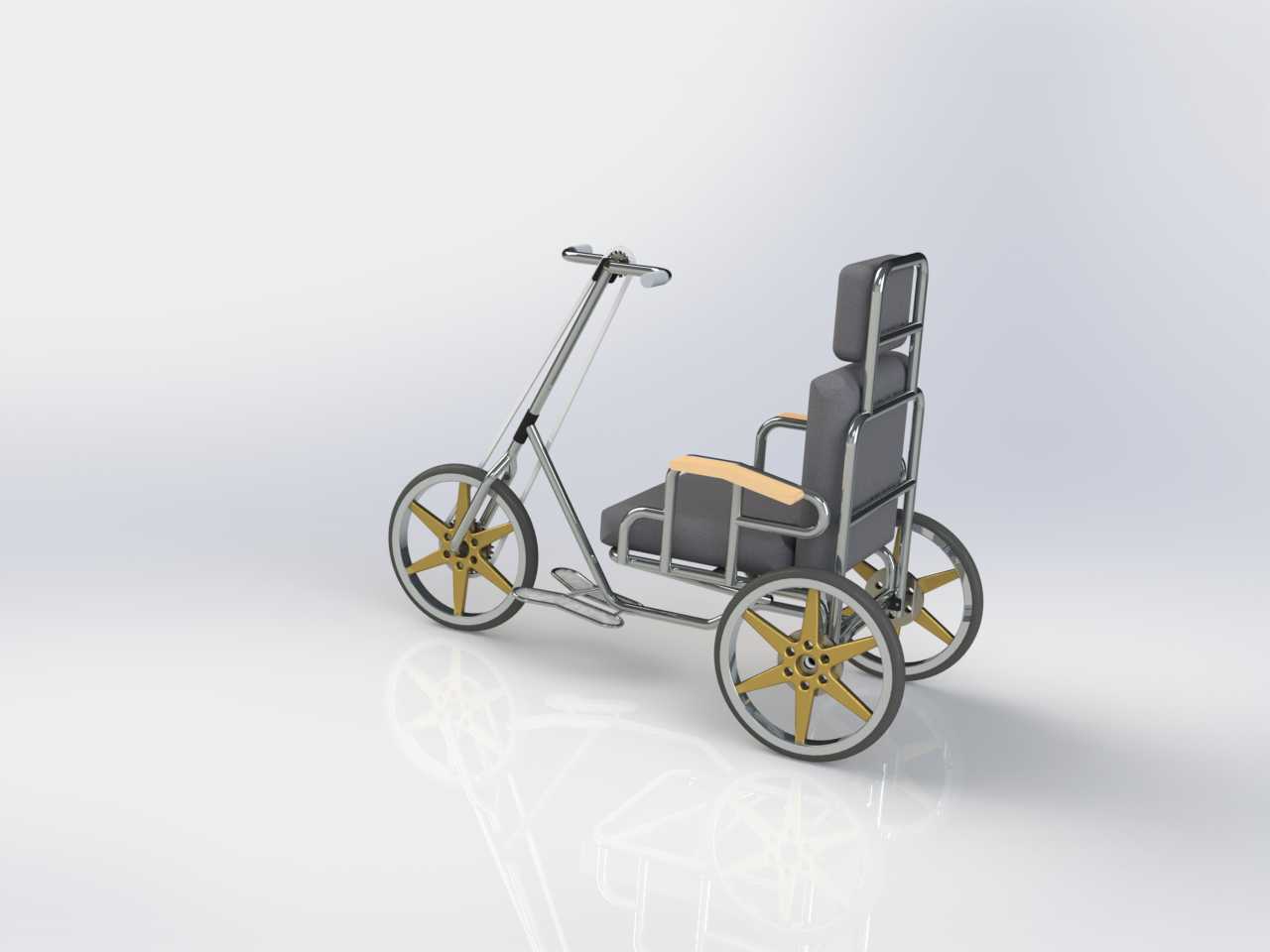

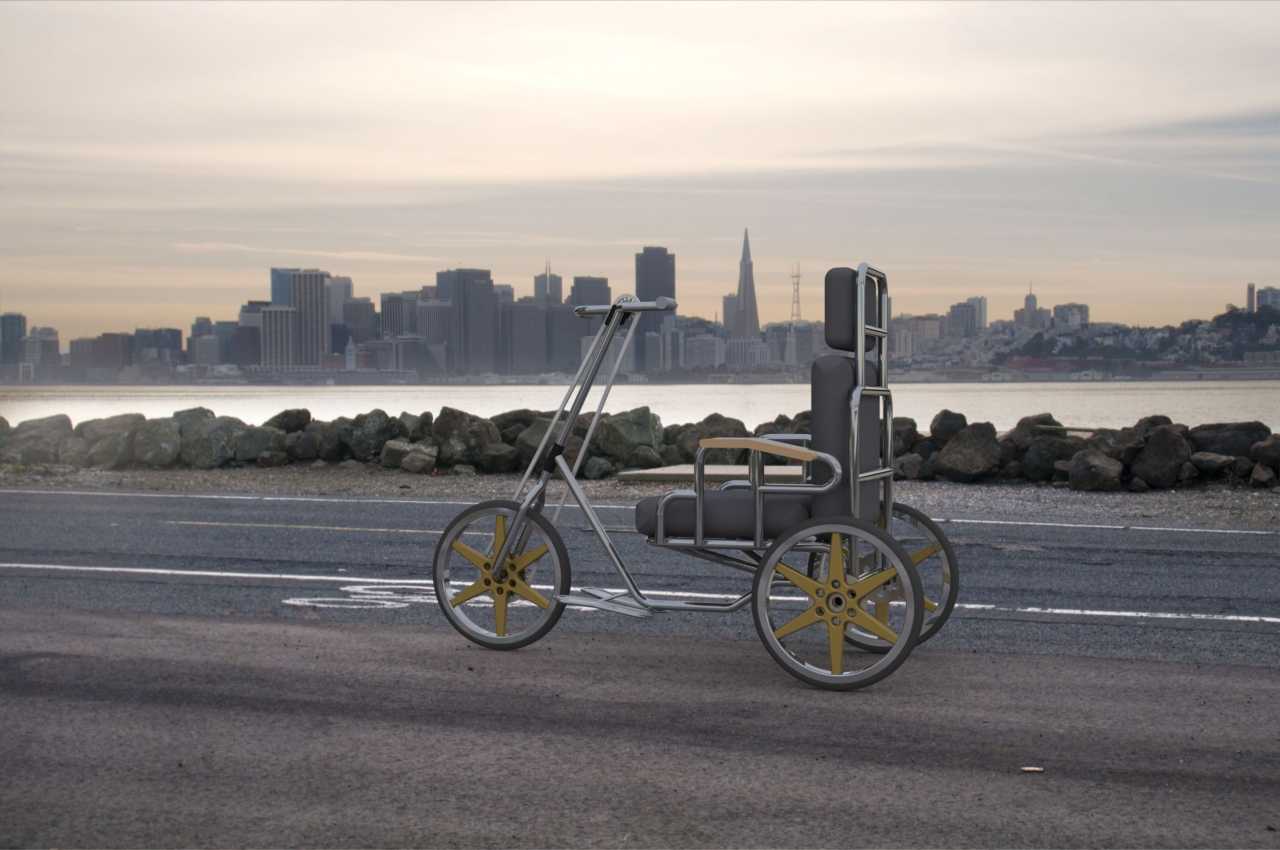

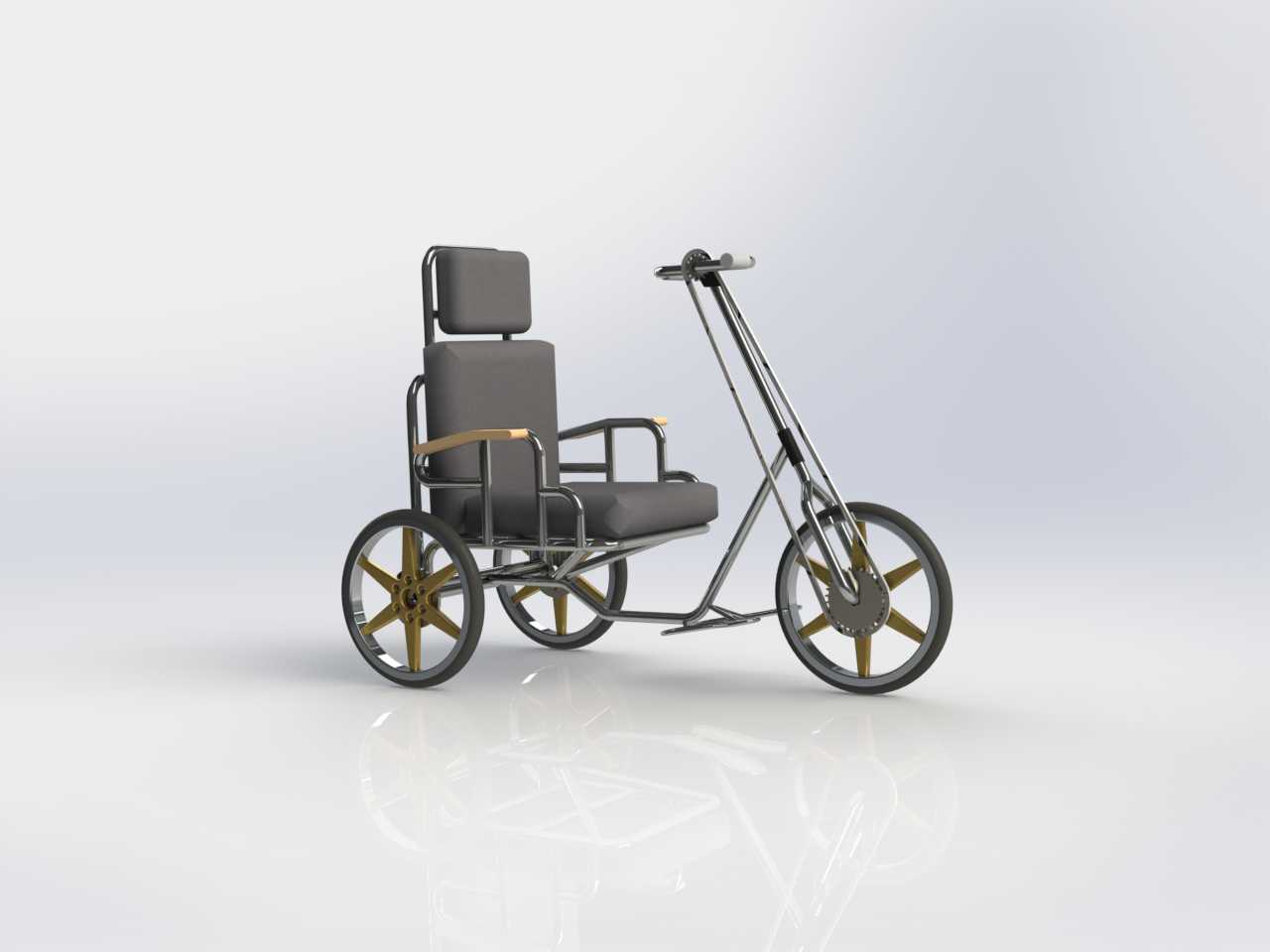

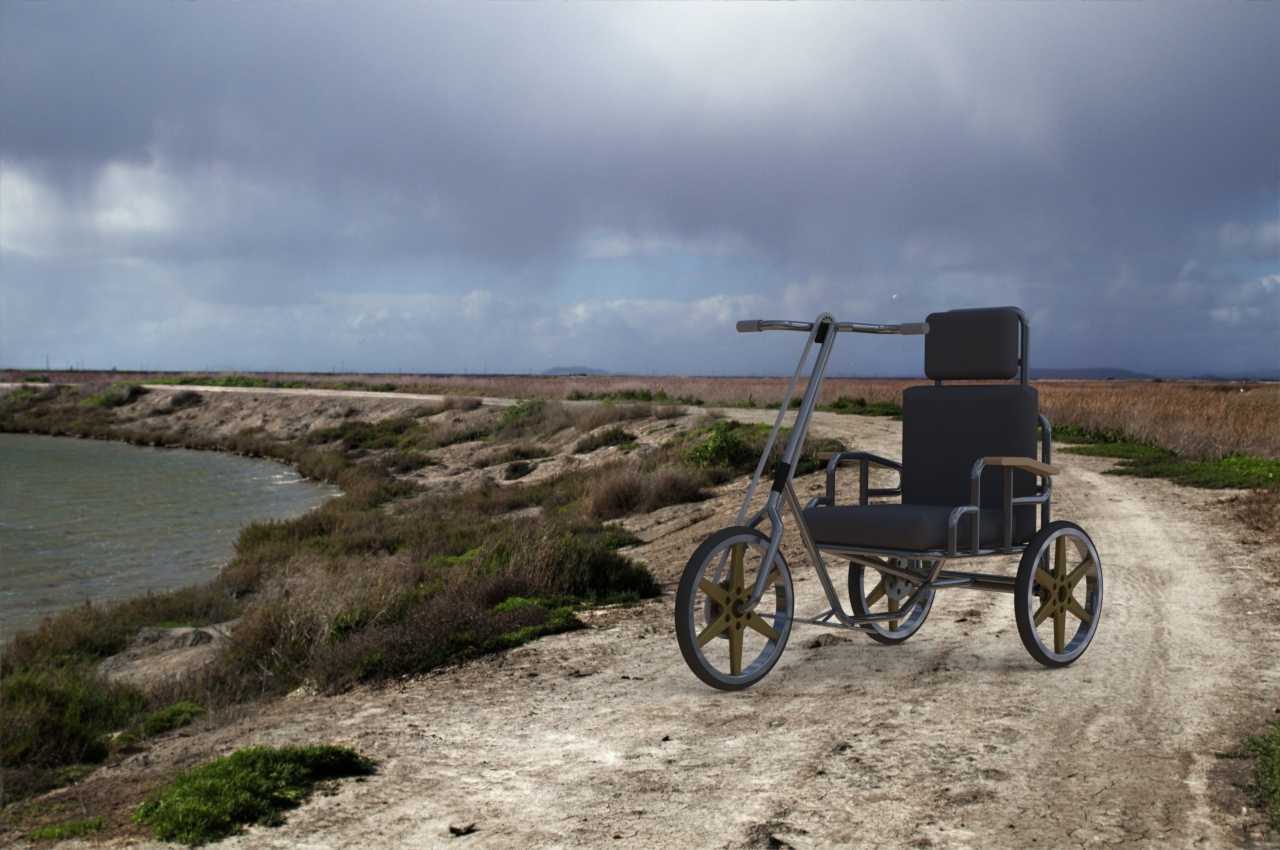

　　这款手摇驱动的三轮代步装置，核心面向下肢行动障碍群体的日常短距离出行需求，可覆盖社区内采购、户外休闲、康复期代步等多个实际场景，相较于传统手推轮椅，它通过前置的手摇驱动结构把上肢力量转化为行进动力，不需要陪护人员全程推行，使用者可独立完成行进、转向操作，大幅提升自主活动半径。从结构布局来看，整体采用前单轮后双轮的三轮稳定构型，后置双轮的轮距设定在620mm左右，既保证静止状态下的侧倾稳定性，在经过小区内常见的3度左右缓坡、人行道小坎时也不会出现侧翻风险，整车总长控制在1550mm，宽度700mm，能够顺利通过多数老旧小区的单元门、常规宽度的电梯轿厢，不会出现卡滞问题。座椅部分采用高靠背加双侧扶手的构型，靠背角度设置为105度后仰，

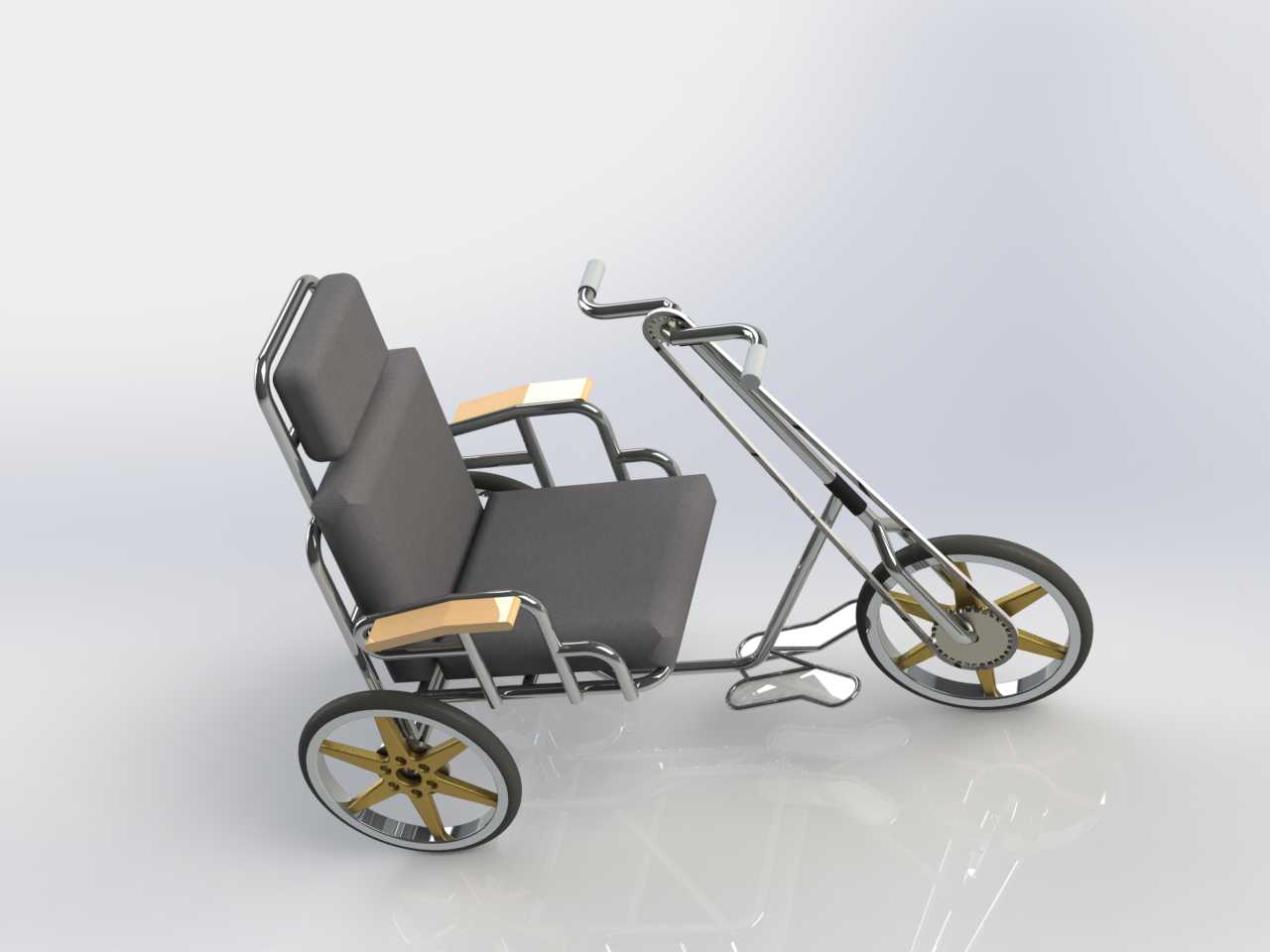

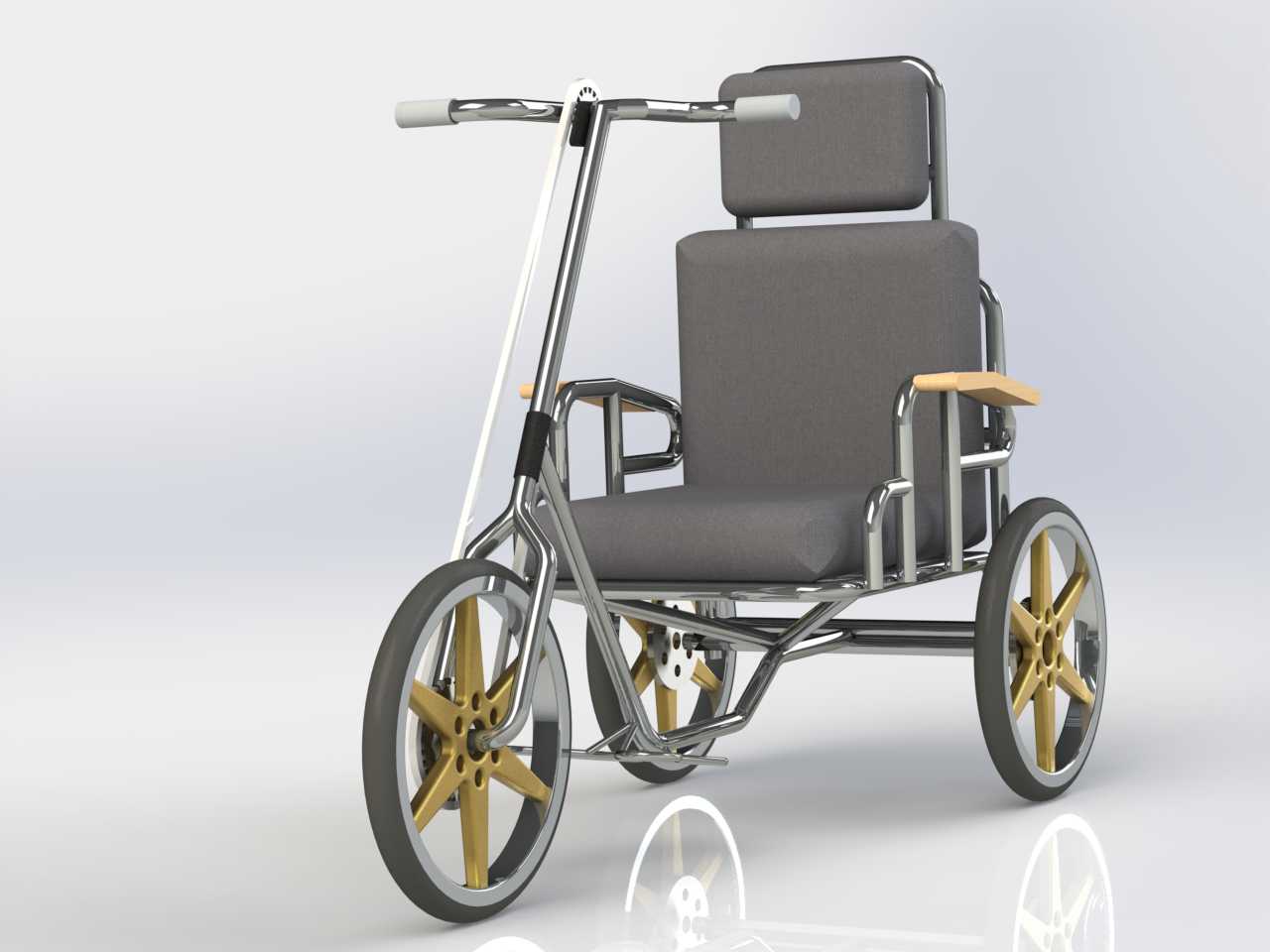

　　贴合人体腰背自然曲度，长时间乘坐不易产生腰背疲劳，扶手高度设定在距离座面220mm位置，方便使用者起身时撑扶借力，座面离地高度为480mm，适配多数家用餐桌、公共座椅的高度，使用者在桌边就餐、在公共区域落座时不需要额外调整高度。前置的驱动转向集成结构，把手位置距离座面前沿的水平距离为480mm，垂直高度为720mm，适配多数成年使用者的上肢伸展范围，摇臂的回转半径设置为180mm，手摇发力时上肢不需要过度前伸或者抬升，符合人体上肢发力的舒适角度，转向结构与前轮叉直接连接，转动把手即可直接控制前轮转向，转向比设定为1:1，转向反应直接，在狭窄的楼道、小区步道内调整方向时足够灵活。轮组部分采用大直径辐条轮结构，轮径为500mm，

　　相较于传统小轮轮椅，大直径轮组在经过铺装路面的细小裂缝、地砖接缝、小区内的减速带时，颠簸感会明显降低，轮圈采用金属辐条构型，承重能力可达120kg，能够覆盖多数成年使用者的体重需求，后轮配置有手动刹车结构，刹车手柄设置在扶手前端位置，乘坐时伸手即可触达，下坡路段可以随时控制车速，避免溜车风险。车架主体采用圆管弯折焊接构型，管材选用壁厚1.5mm的薄壁结构钢，在保证整体结构强度的前提下控制整车自重，车架的弯折拐点都做了圆弧过渡处理，没有尖锐突出结构，避免使用过程中磕碰划伤，脚踏位置设置在前轮后方、座面前沿下方，距离座面高度为320mm，乘坐时下肢自然下垂即可放置，脚踏表面设置有防滑凸起，避免脚部滑落。在实际使用场景中，这款装置不需要额外的动力源，完全依靠使用者上肢手摇驱动，行进速度可通过手摇频率自主控制，最快行进速度可达到每小时6公里左右，和普通人步行速度相当，既能够满足日常短距离出行的效率需求，也不会因为速度过快带来操控风险。后置双轮的安装位置在座面正下方，承重分布均匀，前轮承担35%左右的整车重量，后轮承担65%的重量，驱动时的抓地力足够，在干燥铺装路面上不会出现前轮打滑的问题。整车的安装边界方面，所有外凸部件都没有超出轮组的最大宽度范围，侧面没有突出的杆件，经过狭窄通道时不会出现侧面剐蹭，靠背后方没有外凸结构，向后倚靠时不会有硬物顶靠腰背，扶手外侧与轮组外侧齐平，靠近墙体通行时不会剐蹭墙面或者障碍物。从设计思路上，

　　这款装置没有采用复杂的变速、助力结构，整体结构简单可靠，日常维护只需要定期给轮轴、转向轴加注润滑脂即可，没有易损的复杂电子部件，适合长期户外使用，座椅的靠背、座垫都采用软质包覆，提升乘坐舒适度，扶手表面做了防滑处理，手摇握把采用防滑橡胶材质，出汗时也不会出现打滑脱手的问题。相较于电动轮椅，这款纯机械手摇结构的装置自重更轻，不需要定期充电，也不存在电池老化更换的成本，更适合预算有限、日常活动范围在社区周边的使用者，同时手摇驱动的方式也可以让使用者在出行过程中活动上肢关节，起到一定的康复锻炼作用，对于处于术后康复期、需要适度活动上肢的使用者来说，日常出行的过程就可以完成轻度的上肢力量训练，不需要额外安排康复训练时间。
