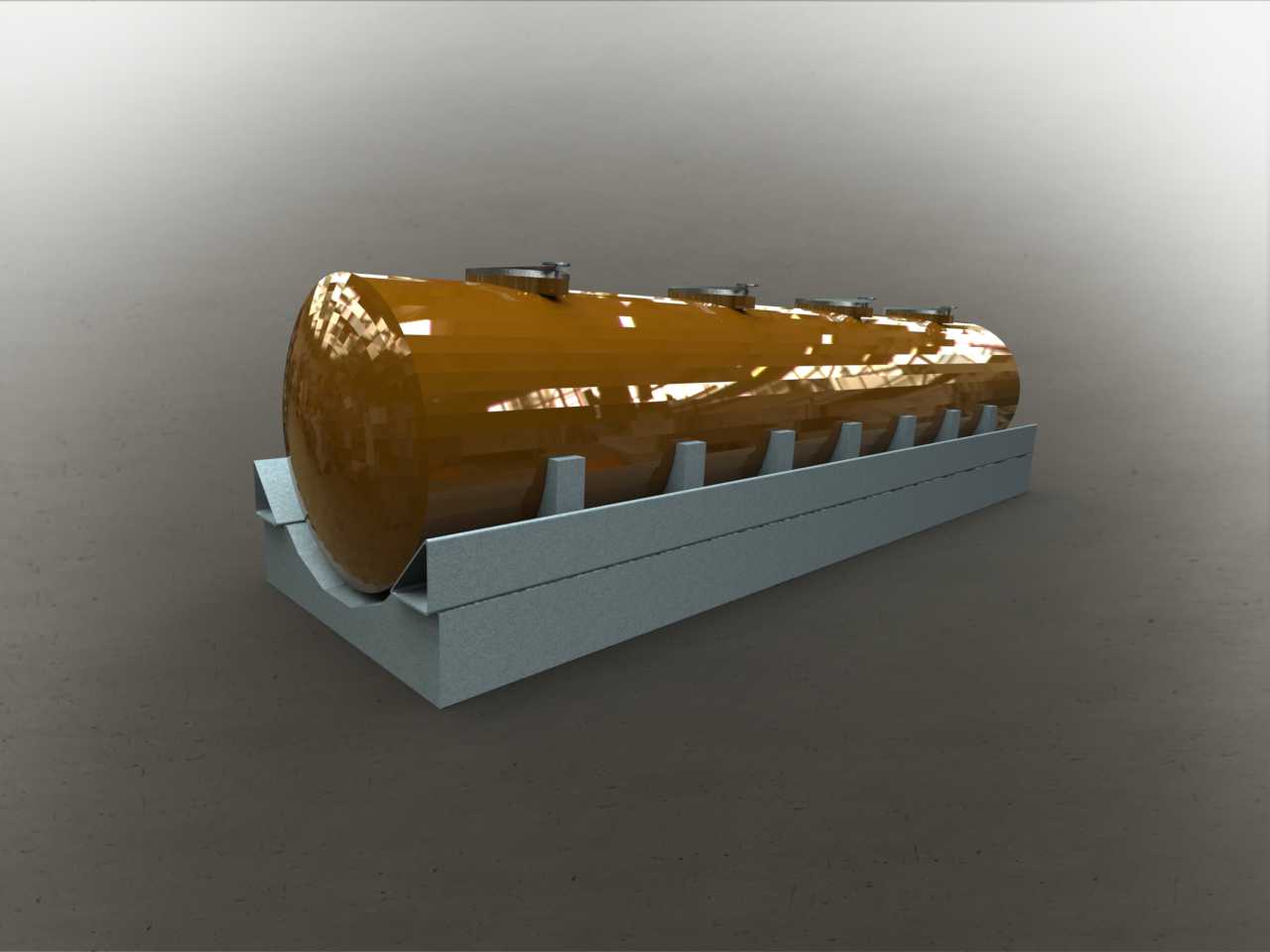

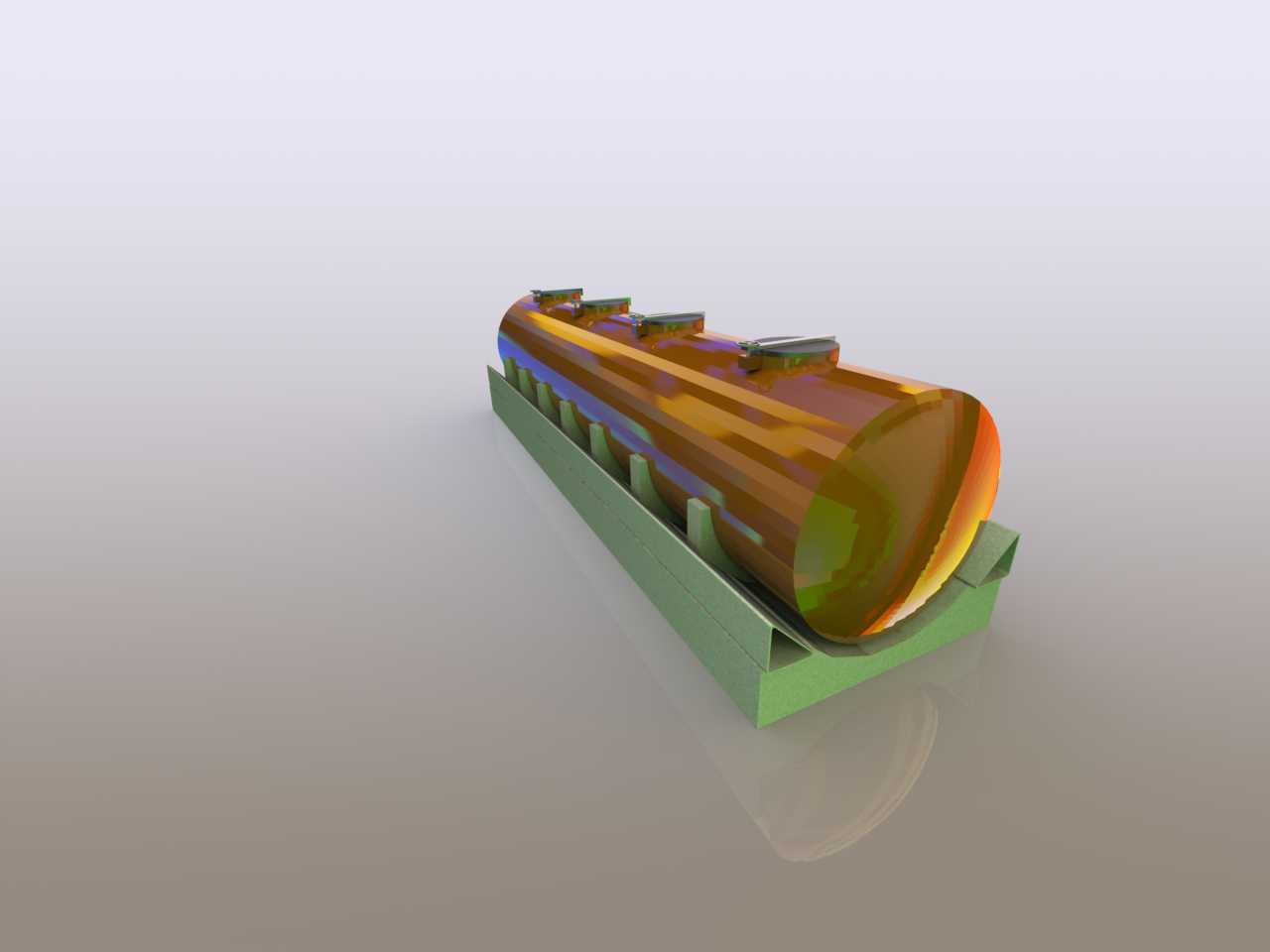

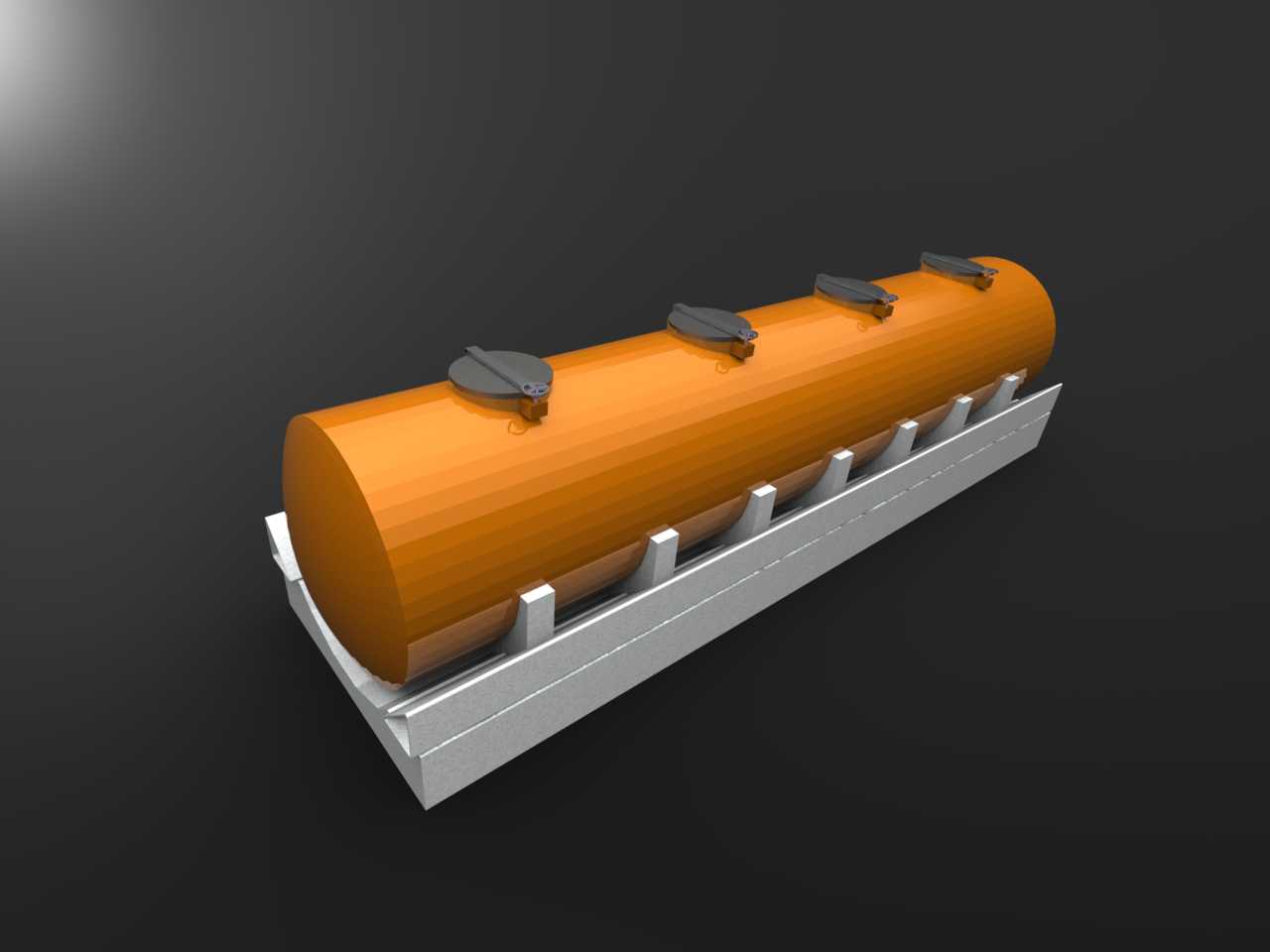

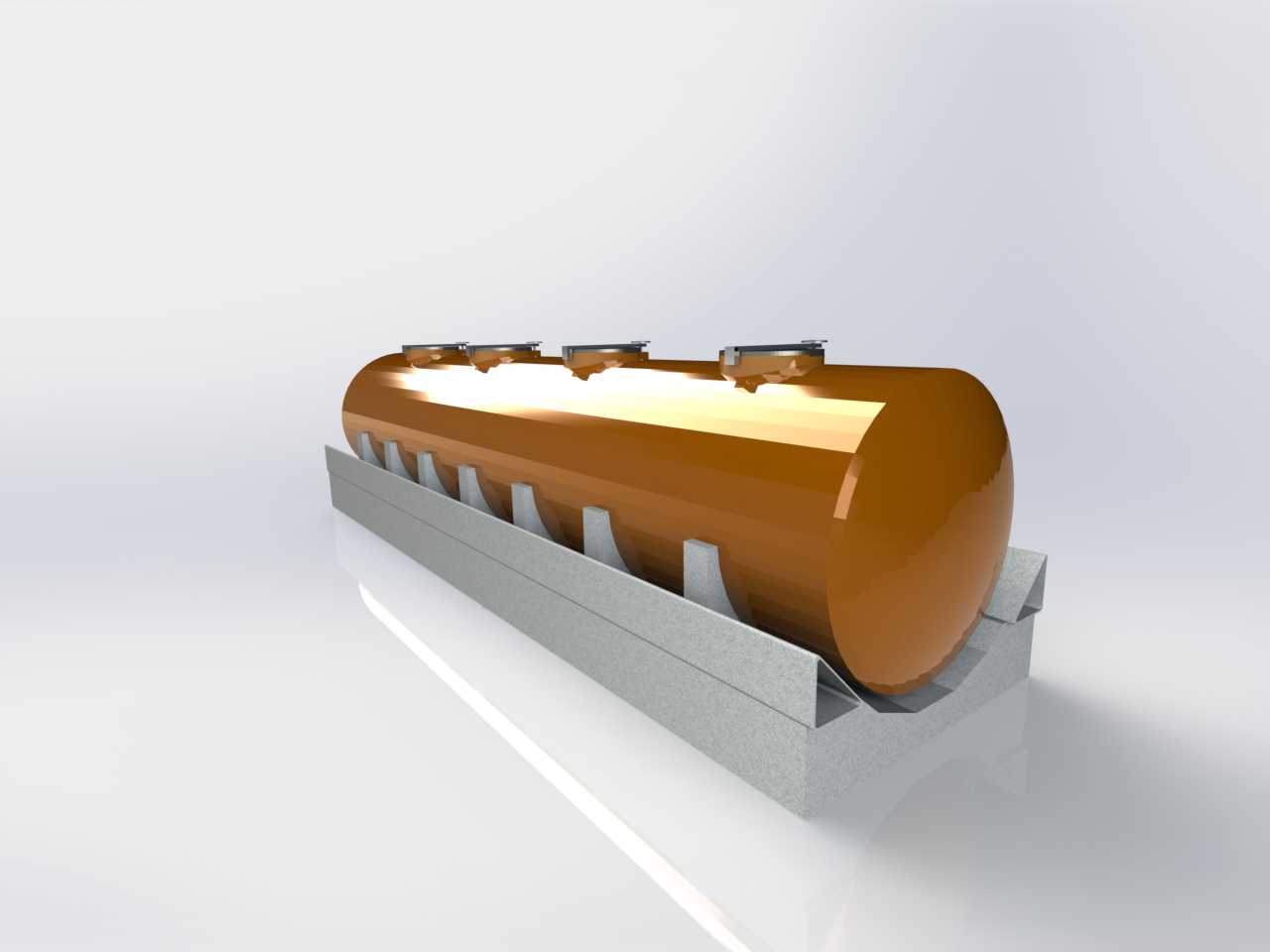

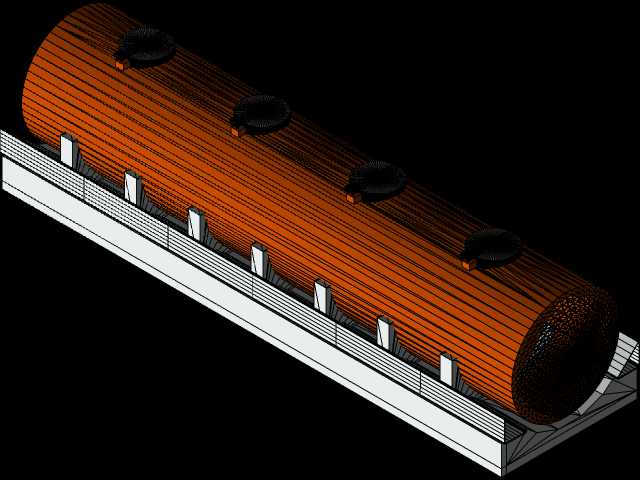

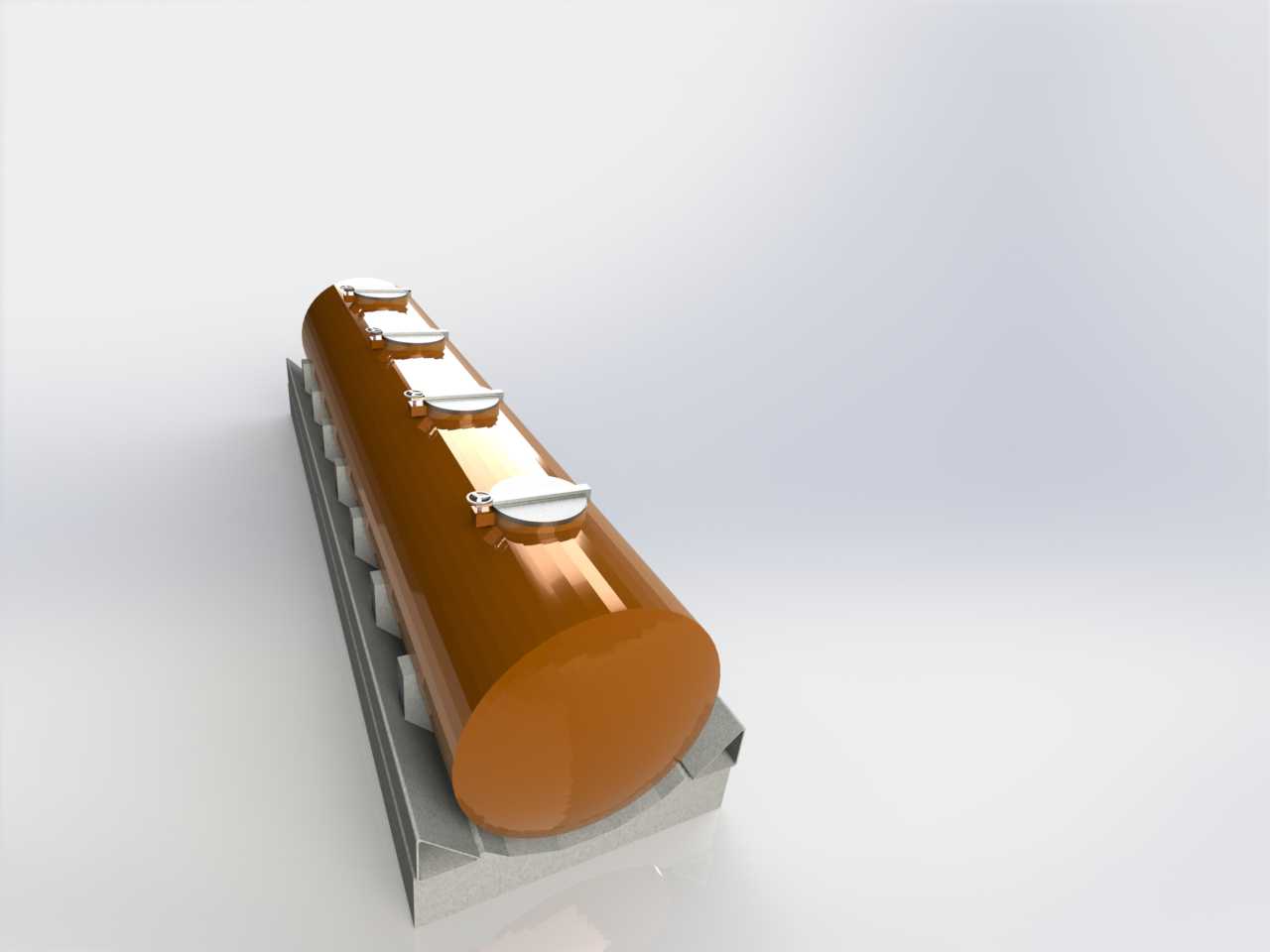

带四个人孔的卧式地面储液罐体结构

　　在油品储运、化工介质暂存的场站设计中，卧式地面储罐是应用频次极高的静设备类型，这类设备不像立式储罐需要占用过高的竖向空间，对场地的地基承载力要求更均衡，尤其适合中小型加油站点、厂区内部中转储料区的布置需求。这款罐体的设计首先围绕日常运维的实操需求展开，顶部均匀布置的四个人孔并非随意排布，而是对应了不同的功能分区：靠近罐体端部的第一个人孔对应计量检修区，运维人员可通过该位置进入罐内完成液位计校准、罐壁腐蚀检测作业；中间两个人孔分别对应进出料管组的安装位与呼吸阀、阻火器的集成安装位，避免多管路集中在单一开孔位置造成的应力集中问题；最末端的人孔则预留为罐底清污作业通道，配合罐底预设的千分之三坡度，可在定期清罐时让沉积的水杂、淤渣自然流向该位置，降低清罐作业的人工操作强度。

　　从支撑结构的设计逻辑来看，这款罐体采用的是混凝土鞍座配合弧形支撑托的结构，区别于全钢制鞍座，混凝土基座的抗沉降性能更优，尤其在南方软土地基的场站中，可通过增大基座与地面的接触面积，避免长期满载状态下罐体出现倾斜偏移。支撑托与罐壁接触的位置预留了5mm厚的橡胶垫层安装间隙，建模时特意将该位置的贴合面做了弧度匹配处理，避免硬接触造成的罐壁防腐层磨损，同时可缓冲温度变化带来的罐体轴向伸缩位移，防止局部应力过大造成的焊缝开裂。罐体本身的长径比控制在4:1的合理区间内，既保证了足够的储容，又不会因为长径比过大造成罐体运输、吊装过程中的挠度变形问题，单节罐体的长度控制在标准货运车辆的装载边界内，无需现场分段焊接，可整体运输到场后直接吊装就位，大幅缩减现场安装的工期。

　　人孔的设计细节上，所有人孔均采用带颈对焊法兰结构，颈部高度不小于150mm，避免开孔位置的应力集中系数过高，人孔盖采用快开式压紧结构，配合耐油橡胶密封圈，可在0.6MPa的常规工作压力下实现无渗漏密封，人孔的操作平台预留位在建模时已经做了位置匹配，后期现场安装时可直接在对应位置焊接平台支架，无需额外在罐壁上动火开孔，减少对罐体防腐层的破坏。罐体两端的封头采用标准椭圆形封头，曲面深度为罐体直径的四分之一，这种封头的受力均匀性优于碟形封头，在同等承压要求下可降低封头的板材厚度，控制整体设备的自重。罐壁的板材采用分层变厚度设计，下部因为长期接触介质、承受的液柱压力更高，板材厚度比上部高2mm，在保证结构强度的前提下避免材料浪费。

　　在安装边界的考量上，建模时已经预留了罐体与周边设施的安全间距：罐体端部与场站围墙的距离不小于罐体直径的1.5倍，满足消防作业的操作空间要求，顶部人孔的操作高度控制在距离地面1.2米到1.8米之间，无需搭建过高的操作平台即可完成日常的阀门操作、液位检测作业。罐体的进出料管口均布置在人孔周边的统一区域，可减少现场管路的排布长度，降低管路阻力损失，同时方便集中做防雷防静电接地处理，所有接地极的连接位置都预留了专用的接地板，避免直接在罐壁上随意焊接接地件造成的防腐层破损。另外，罐体的外表面防腐结构在建模时也做了分层示意，从内到外分别是导静电防腐层、结构钢板层、环氧富锌底漆层、聚氨酯面漆层，不同层的厚度标注清晰，可直接作为防腐施工的参考依据。

　　不同于地下储罐需要做额外的防渗罐池、阴极保护结构，这款地面储罐的运维检测更加便捷，日常巡检时可直接观察到罐壁、焊缝位置的渗漏情况，无需开挖检测层，整体的全生命周期运维成本更低，适合存储闪点高于45摄氏度的柴油、润滑油类介质，也可根据存储介质的特性调整内壁防腐层的材质，适配部分非强腐蚀性化工液体的中转存储需求。建模过程中对所有焊缝位置都做了1:1的结构还原，包括罐壁纵缝、环缝的错边量控制要求，人孔与罐壁连接位置的加强圈结构，鞍座位置的局部加强板设计，都完全符合常压容器的设计规范要求，可直接作为结构设计、场站布置方案演示的参考模型，也可用于新入职设计人员的储罐结构认知教学，帮助理解卧式储罐各部件的功能逻辑与安装配合要求。
