车辆用接地拨禾轮卷筒箱体结构设计

　　在农用收获机械的作业场景中，接地卷筒箱是拨禾轮总成的核心承载构件，直接关联作物喂入流程的稳定性，尤其在麦类、水稻等直立作物的收割作业环节，该部件需要承接拨禾轮传递的交变载荷，同时为内部传动构件提供封闭的防护空间，避免田间秸秆、泥水侵入传动间隙造成卡滞或磨损。从实际作业工况来看，这类箱体通常安装在收获机割台的侧端位置，外侧护板需要兼顾挡泥与结构加强作用，开合式的侧板设计并非单纯为了外观规整，而是考虑到田间作业时的快速检修需求——当传动链条张紧度需要调整、或是内部拨禾轮轴端缠绕作物秸秆时，无需拆解整个箱体总成，仅需翻开侧护板即可完成操作，大幅缩短农忙时段的故障停机时间。

　　设计这类箱体结构时，首先要明确安装边界的约束条件：箱体与割台侧架的连接孔位需要匹配现有收获机型的安装基准，避免出现改孔才能装配的问题，因此建模阶段就需要把对接法兰的孔距、贴合面平面度公差纳入考量，连接耳板的折弯角度要严格对应割台侧架的倾斜角度，保证装配后箱体的轴线与拨禾轮轴的同轴度控制在合理范围内，防止轴端出现偏磨。箱体的内腔尺寸需要完全容纳拨禾轮的轴端轴承座、传动链轮以及张紧调节机构，同时预留足够的散热间隙，毕竟连续作业时传动部件运转产生的热量如果无法及时散出，会加速润滑脂的老化失效，缩短轴承的使用寿命。

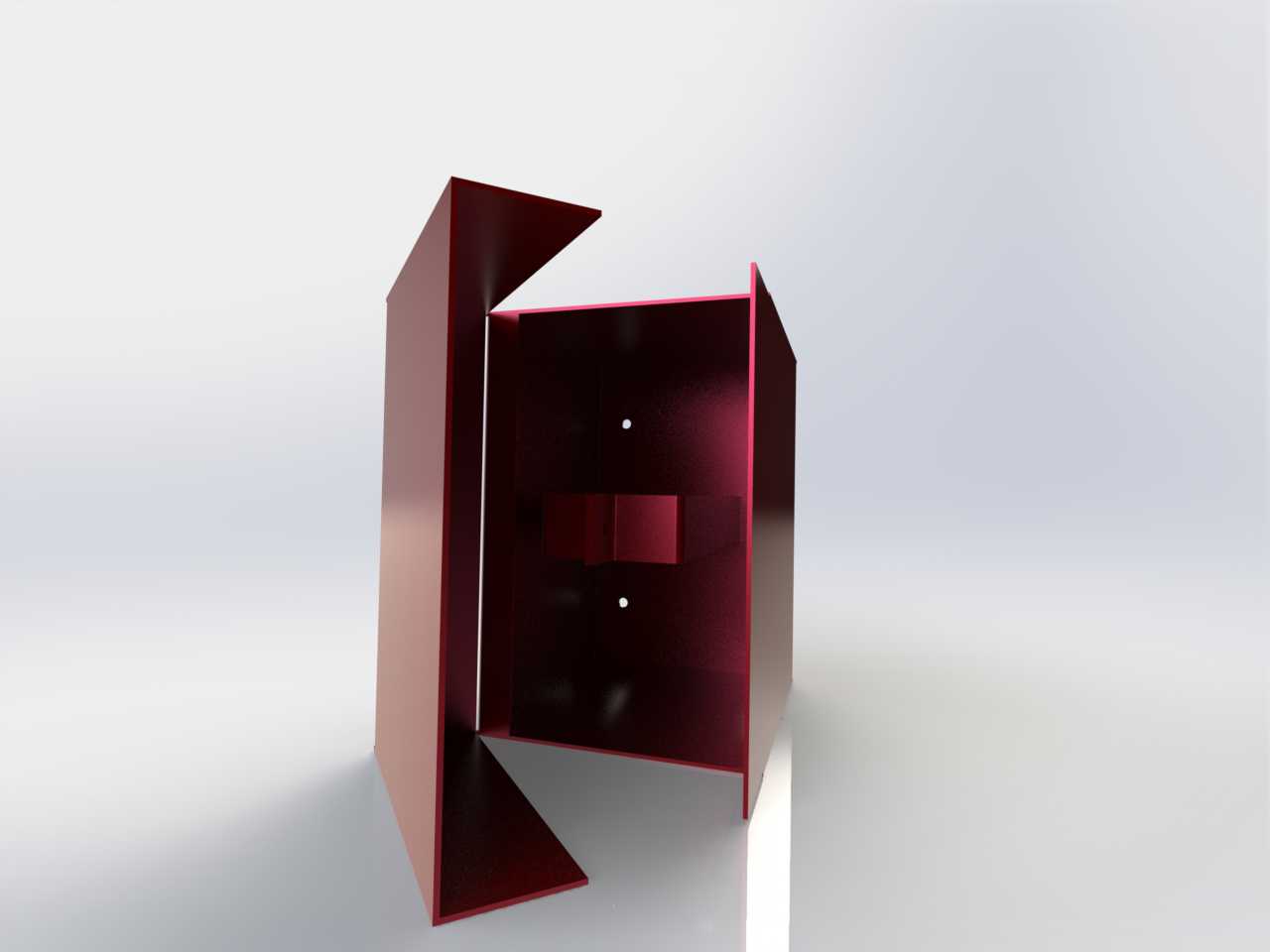

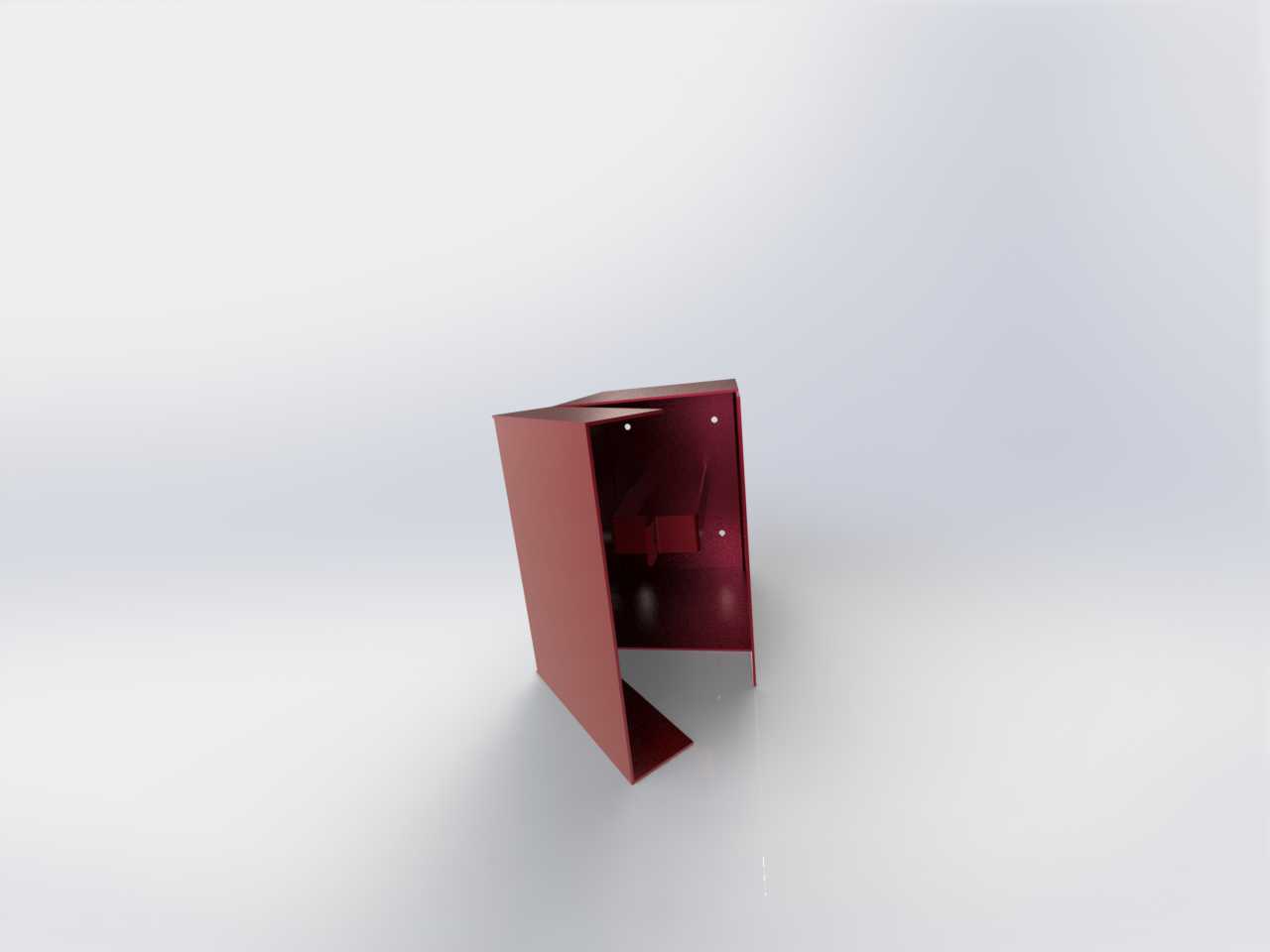

　　从结构细节来看，箱体的侧板采用折弯成型的钣金结构，边缘的翻边设计一方面是为了提升薄板的整体刚性，避免作业过程中受振动影响出现共振异响，另一方面翻边形成的止口可以配合密封胶条，减少田间扬尘进入箱体内部。开合侧护板的铰接位置设置在箱体的上边缘，这样翻开护板时不会被下方的割台构件遮挡操作空间，护板关闭后的锁紧点位设置在上下两个边角，保证护板与箱体贴合紧密，不会因为机组振动出现松脱。箱体底部预留有排污缺口，作业过程中渗入箱体内部的泥水、作物碎屑可以顺着倾斜的底板从缺口排出，避免积液长期浸泡内部构件造成锈蚀。

　　在功能适配层面，该箱体不仅要承担结构承载的作用，还要为拨禾轮的高度调节提供导向支撑，因此箱体上的轴槽长度需要匹配拨禾轮的升降行程，槽口边缘做了卷边强化处理，防止调节过程中轴件与薄板槽口反复摩擦造成槽口变形。考虑到田间作业的复杂工况，箱体的外露棱边全部做了钝角折弯处理，避免作业人员检修时被锐边划伤，同时也能减少秸秆挂在箱体棱角处造成堆积。建模过程中对钣金件的折弯系数做了精准匹配，保证下料折弯后的成型尺寸与设计值一致，减少后续装配时的修配工作量，所有焊接点位都设置在内侧隐蔽位置，外侧保持平整，既降低了焊接变形对箱体平面度的影响，也能减少积泥挂草的点位。

　　这类箱体的壁厚选择需要兼顾强度与整机重量控制，过厚的板材会增加割台侧端的负重，长期作业可能导致割台架出现偏载变形，过薄则无法承受拨禾轮作业时的交变冲击，因此在受力集中的轴承安装位、连接耳板位置都做了局部加强，通过额外焊接加强筋的方式提升局部承载能力，而非整体增加板材厚度，实现强度与重量的平衡。箱体表面的涂装预留面也在建模时做了考量，所有需要贴合密封的面都预留了足够的加工余量，保证装配时密封件能够均匀受压，起到良好的密封效果。
