商用车底盘单轴悬挂连接支架结构

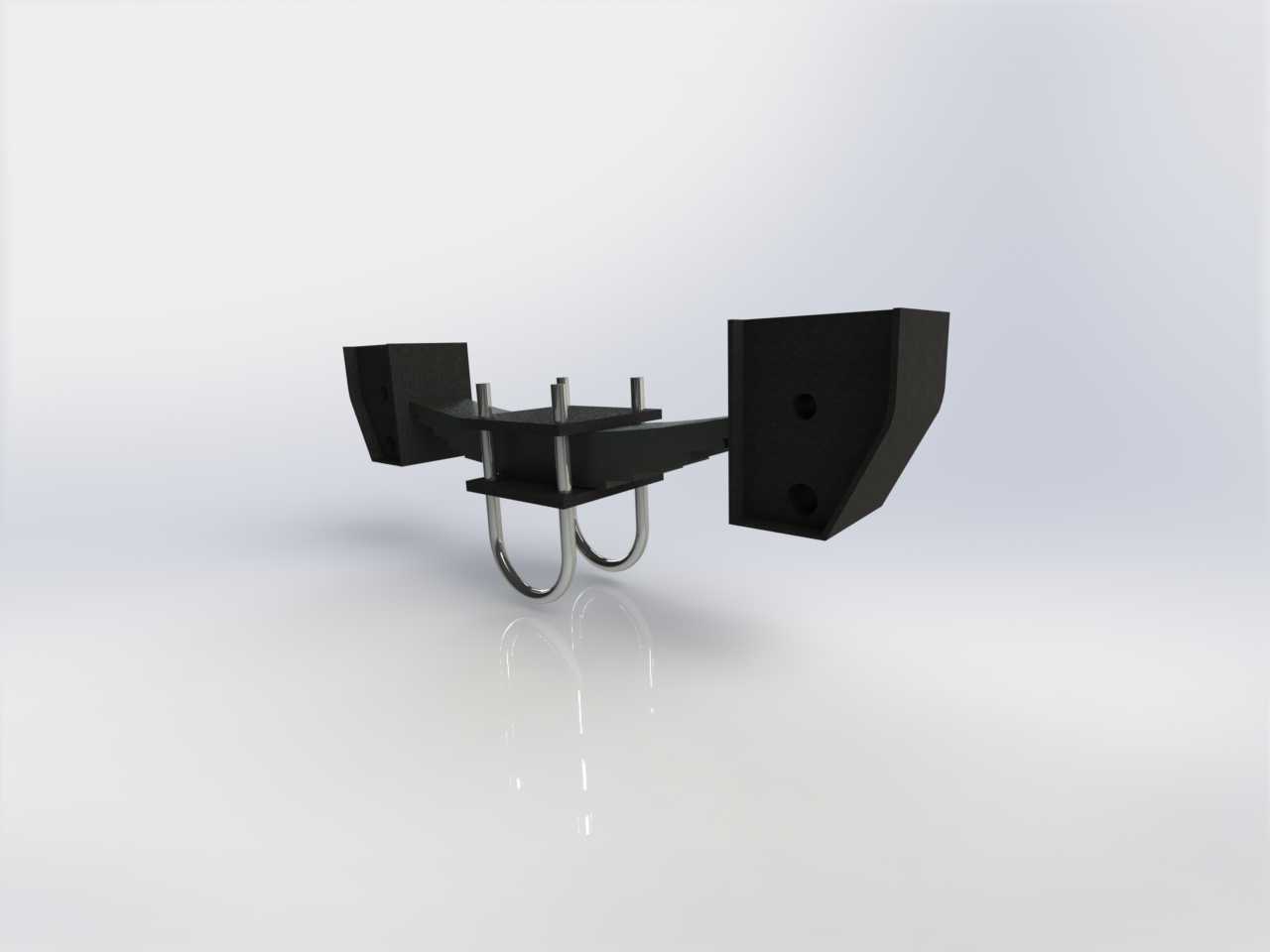

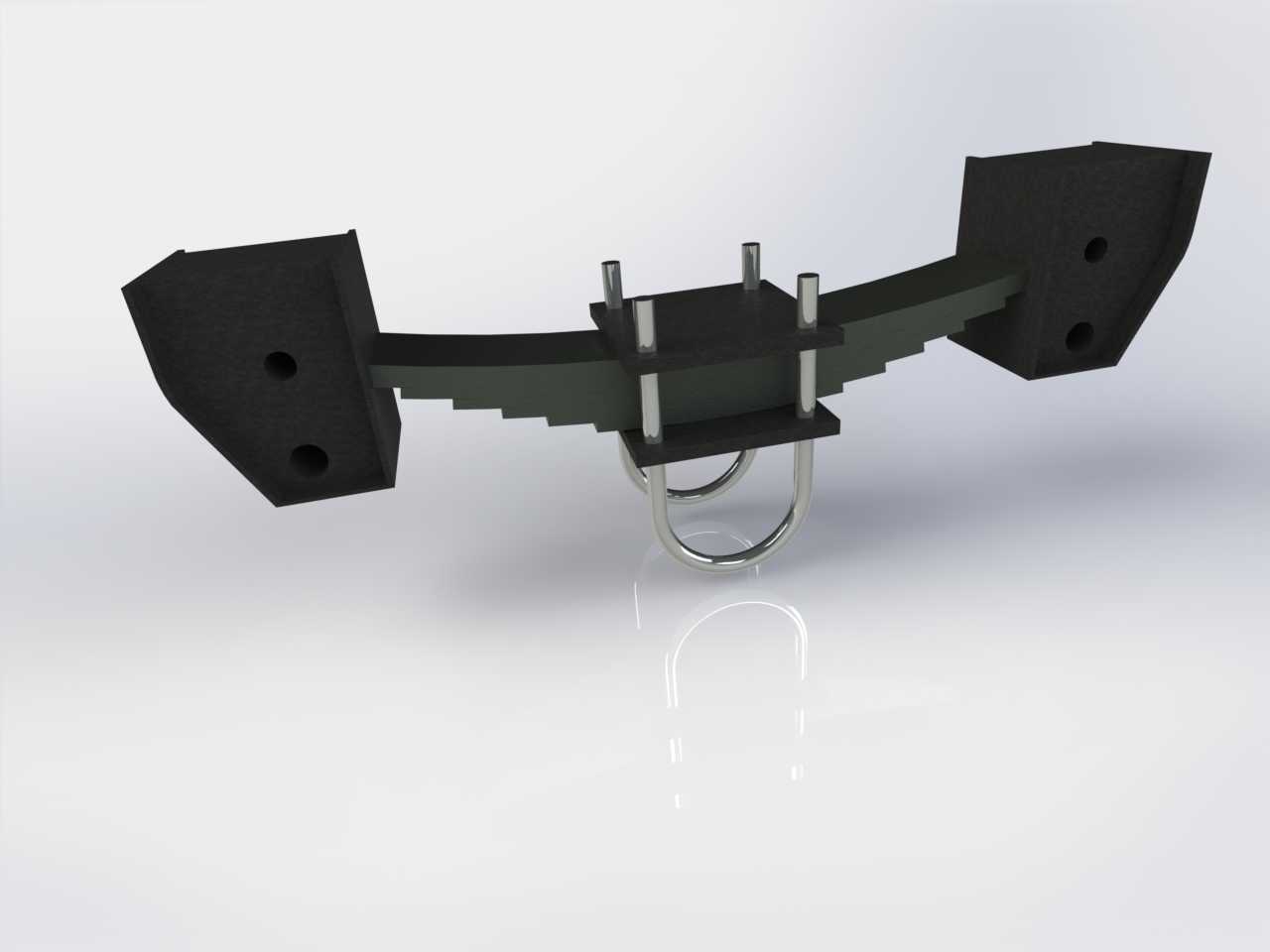

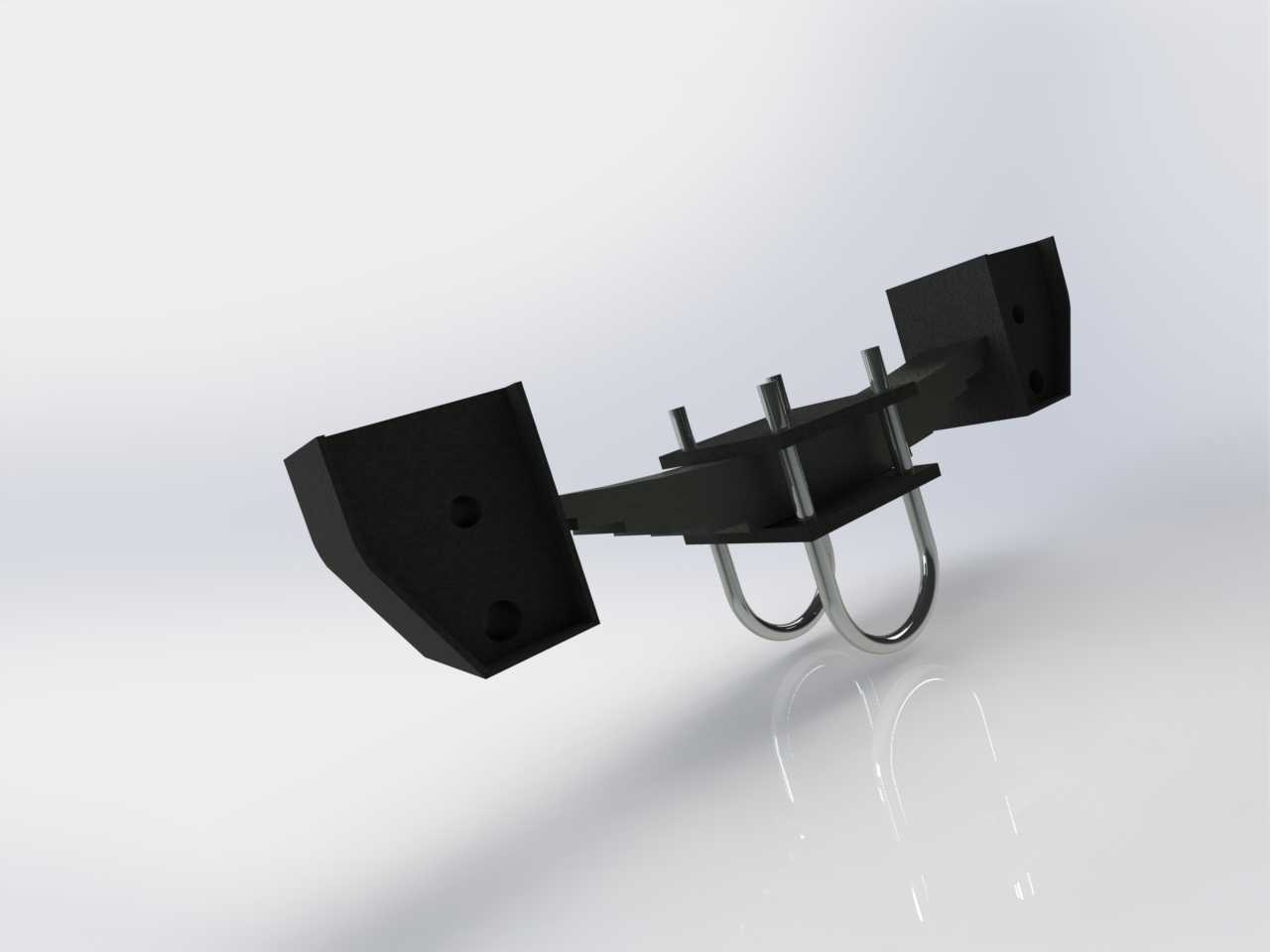

在商用车、非道路作业车辆的底盘行走系统设计中，单轴悬挂支架是承担车身载荷传递、缓冲震动约束的核心连接构件，这类部件的设计合理性直接决定了车辆行驶过程中的轮组定位精度、滤震表现以及重载工况下的结构可靠性，很多底盘异响、轮组偏磨、悬挂部件过早疲劳失效的问题，追根溯源都和悬挂支架的结构设计、安装匹配度不足有直接关联。从结构功能来看，这款单轴悬挂支架采用双侧对称的安装支座配合中部横向承载梁的结构形式，两侧的块状支座上预留了同轴度要求极高的安装孔位，用于和底盘纵梁的预设安装位实现刚性连接，安装孔的位置公差需要控制在±0.1mm以内，避免装配后出现额外的装配应力，长期交变载荷下引发支座开裂。中部的横向梁体一方面承担两侧支座的位置固定作用，保证两侧安装点的相对位置在长期承重过程中不发生偏移，另一方面下方预留了U型螺栓的安装避让空间，U型螺栓穿过梁体预设的穿装孔位后可以将钢板弹簧组件牢牢固定在支架下方，实现弹性承载组件和底盘刚性结构的可靠连接，U型螺栓的穿装孔做了沉台处理，避免螺栓紧固后螺母突出梁体表面，和周边运动部件发生运动干涉。设计过程中首先要明确的是安装边界约束，支架两侧安装面的间距需要和所选车型的底盘纵梁内侧间距完全匹配，安装面的平面度要求控制在0.05mm以内，保证和纵梁贴合后不存在局部间隙，避免螺栓紧固后支架产生初始变形。支架下方和钢板弹簧接触的承载面需要做防滑纹理处理，同时预留足够的弹簧跳动避让空间，保证车辆在经过颠簸路面、钢板弹簧发生最大形变位移时，弹簧片不会和支架本体发生刚性碰撞，这个避让间隙的计算需要结合钢板弹簧的最大动挠度参数，预留15%以上的安全余量，防止极限工况下部件磕碰损坏。从实际应用场景来看，这类单轴悬挂支架多用于载重3-8吨的轻型商用车、厂区内转运的电动平板车、小型农用作业机械的单轴后桥结构上，相比多轴悬挂的连接结构，单轴支架的结构更紧凑，零部件数量更少，后期维护保养的难度更低，适合对底盘空间要求紧凑、载重负荷适中的行走机构使用。结构设计阶段需要重点考量载荷的传递路径，车身的垂直载荷通过两侧纵梁传递到支架支座后，要通过中部梁体的加强筋结构均匀分散到整个支架截面，避免应力集中在支座和梁体的连接转角位置，因此在转角位置都做了大圆角过渡处理，同时根据有限元分析的应力云图结果，对低应力区域做了适度的壁厚减薄，在保证整体结构强度满足2.5倍额定载荷冲击要求的前提下，尽可能降低部件自身重量，减少底盘的簧下质量，提升车辆行驶的平顺性。安装孔位的设计也充分考虑了装配的便利性，两侧支座的安装孔采用通孔设计，装配时可以从外侧直接穿入紧固螺栓，不需要在狭窄的纵梁内侧操作螺母紧固，大幅提升了底盘装配线的作业效率，同时孔位周边做了局部加厚处理，避免螺栓紧固力过大造成孔位周边材料压溃变形。U型螺栓的安装位置经过精准校核，保证螺栓紧固后钢板弹簧的中心轴线和车桥的中心轴线完全重合，避免车辆行驶过程中出现车桥移位、行驶跑偏的问题，支架的整体外形做了钝化处理，所有外露的棱边都做了倒角去毛刺，一方面避免装配过程中划伤作业人员，另一方面也减少了部件运行过程中的应力集中点，提升部件的疲劳寿命。在实际选型匹配过程中，需要根据车辆的额定轴载、钢板弹簧的截面宽度、安装跨距参数来确认支架的适配性，不能仅凭安装孔位的间距就盲目替换，不同载荷等级的支架在梁体壁厚、加强筋布置、安装孔的强化处理上都有差异，如果错用了载荷等级偏低的支架，在重载颠簸工况下很容易出现梁体弯曲、支座断裂的故障，直接影响行车安全。
