工业水泵外置防护泵罩结构设计

　　在工业流体输送场景中，水泵作为核心动力输送单元，长期暴露在车间多尘、户外雨淋、杂物飞溅的工况下，很容易出现电机散热风道积尘堵塞、接线端受潮短路、泵体连接螺栓锈蚀的问题，不少厂区运维记录里都有这类非故障性停机的统计，额外增加的检修成本往往占到水泵年维护费用的三成以上。这款外置式泵罩的设计，就是针对这类现场痛点做的结构优化，没有做冗余的装饰性结构，所有造型都服务于实际防护与运维需求。

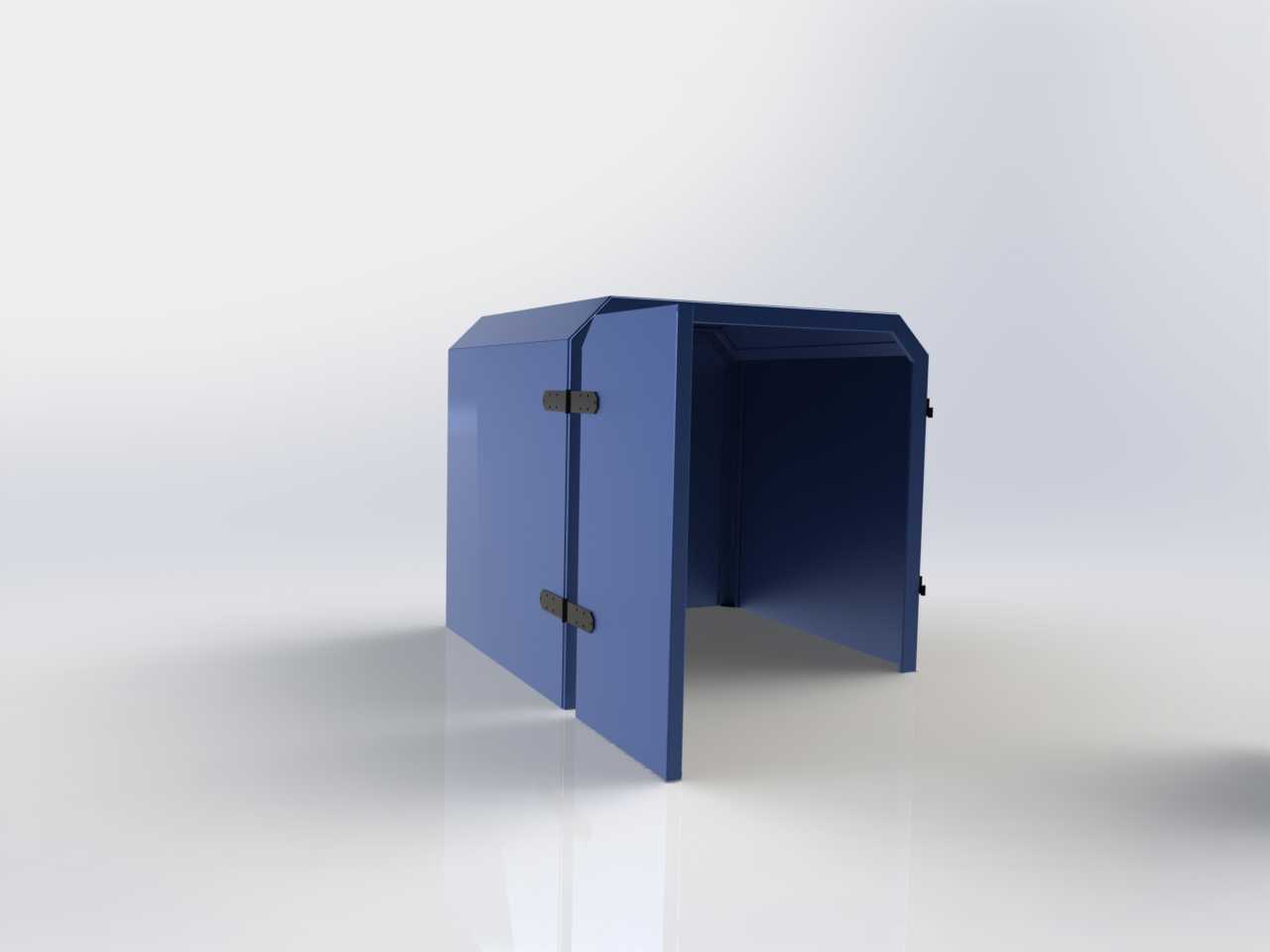

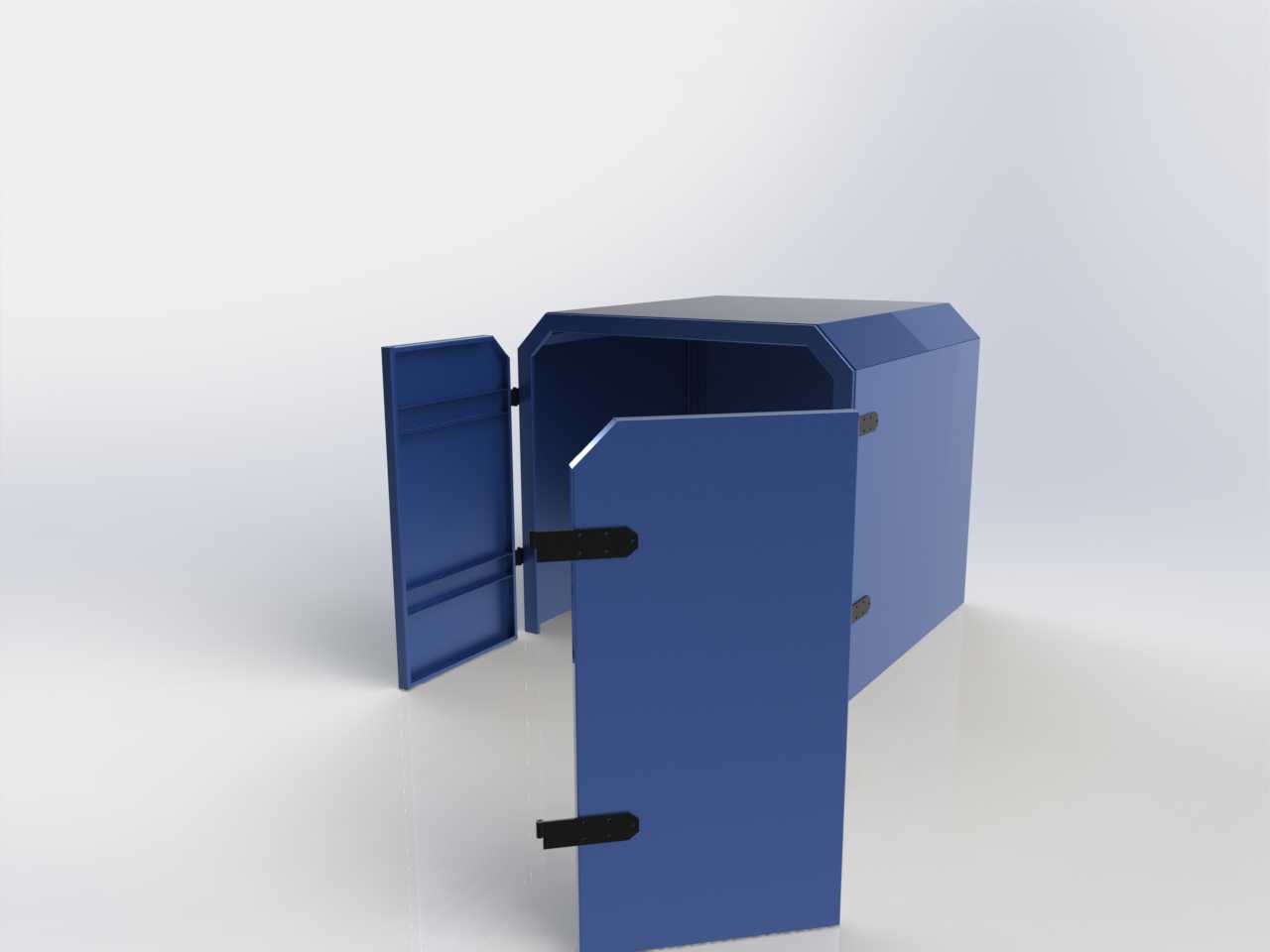

　　从结构设计逻辑来看，这款泵罩采用分体式钣金折弯成型思路，主体罩壳做了斜切式顶部导水角，避免户外安装时顶部积水渗漏，罩体侧面预留的开合检修门，通过两个外露式合页与主体连接，门体开合角度可以达到120度以上，日常巡检时不需要完全拆除整个罩体，就能直接观察泵体的密封渗漏情况、接线端子的紧固状态，也能方便运维人员伸手调整泵体的排气阀、压力表接头，相比全封闭一体式的焊接护罩，日常运维的效率提升非常明显。

　　安装边界的处理上，这款泵罩的内腔尺寸做了适配性的余量预留，罩体内壁与水泵电机外壳之间预留了不小于80mm的散热流通间隙，不会因为罩体紧贴电机外壳影响散热效率，底部的安装折边做了向外翻的平边结构，现场安装时可以直接通过膨胀螺栓固定在混凝土基础台面上，也可以适配预制的水泵安装槽钢底座，不需要额外做转接支架。罩体的进出管线位置预留了开放式的缺口，现场安装时可以根据水泵的实际进出口方向调整管线走位，不需要现场二次切割罩体，适配不同进出口朝向的端吸泵、管道泵安装需求。

　　功能特性上，这款泵罩除了基础的物理防护作用，还兼顾了一定的降噪效果，罩体内侧预留了粘贴吸音棉的安装空间，有降噪需求的车间场景可以直接在罩体内壁贴附5-10mm厚的橡塑吸音棉，降低水泵运行时的空气传播噪音，不会影响设备本身的检修操作。门体与罩体的贴合边做了向内的折弯翻边，关闭状态下可以阻挡大部分飞溅的切削液、粉尘、室外雨水进入罩内，同时翻边结构也提升了整个钣金罩体的结构刚性，减少薄钣金件运行时的共振异响。

　　在实际选型适配时，需要注意核对水泵本体的最大外轮廓尺寸，包括电机接线盒的突出高度、泵体进出口法兰的外伸长度，确保罩体扣装后不会与泵体任何突出部件发生干涉，尤其是带外置散热风扇的大功率水泵，要确认罩体后部的通风缺口与电机风扇的位置对齐，保证散热气流可以正常流通。这款泵罩的结构没有复杂的曲面造型，所有折弯角度都是常规钣金加工可以实现的90度与135度折弯，不需要开模，小批量加工时直接通过激光切割下料、数控折弯就能成型，加工成本低，现场安装的适配性强，不管是新建厂区的水泵机组配套，还是老旧水泵站的后期防护改造，都能直接适配使用。不少现场运维反馈，加装这类结构的泵罩之后，水泵电机的积尘清理周期从原来的每月一次延长到每季度一次，接线端受潮的故障发生率下降了近七成，尤其是户外安装的给排水水泵，泵体连接螺栓的锈蚀速度明显减缓，日常巡检的工作量也降低了很多。
