杜卡迪怪兽1100摩托车升高脚踏总成

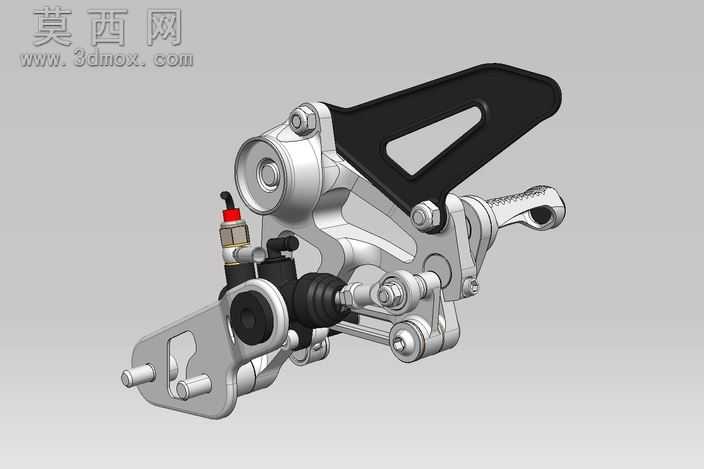

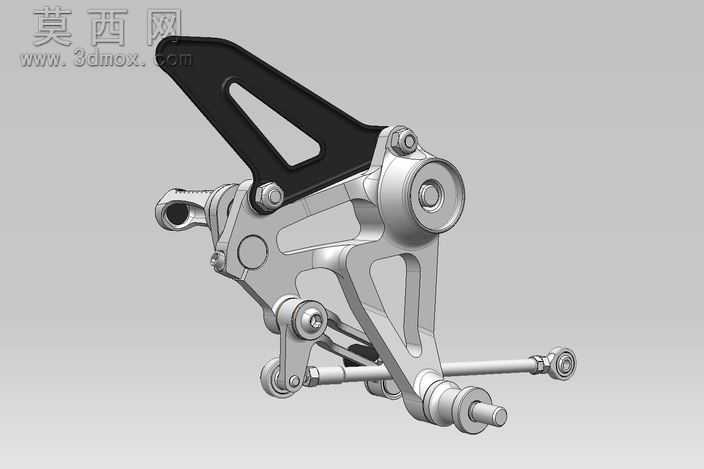

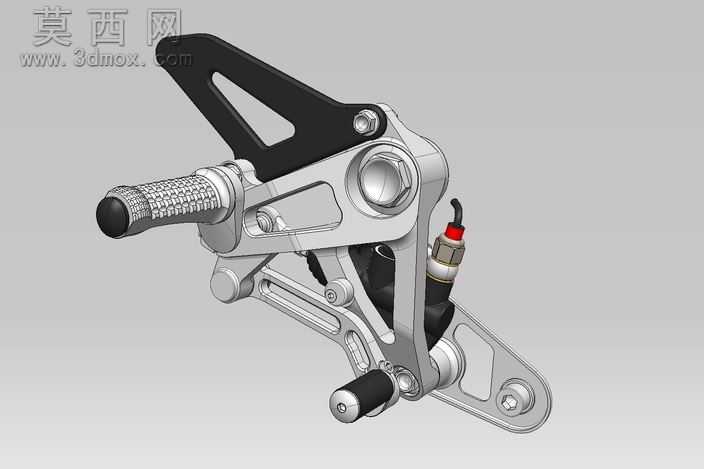

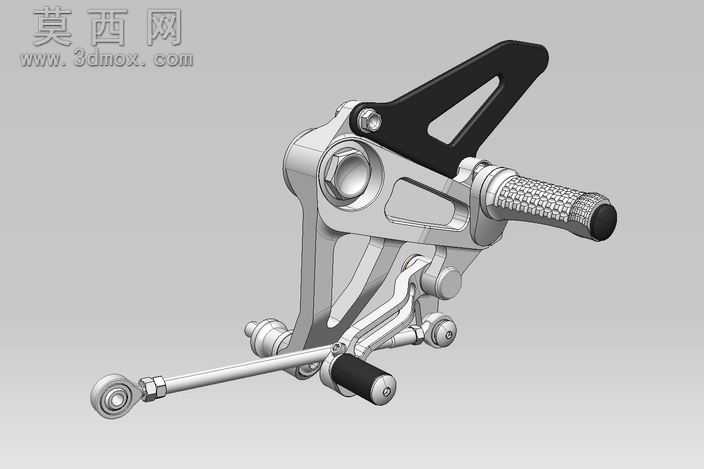

本模型为适配杜卡迪怪兽1100车型打造的MotoCorse款升高脚踏改装总成，建模过程严格遵循实车逆向测绘逻辑，以还原真实改装件的装配精度与使用性能为核心目标。建模阶段首先参考赛道实测的骑行三角数据，确定脚踏后移升高的核心安装点位，针对原厂脚踏位置偏低、赛道压弯易磨地面的痛点，重新规划脚踏支架的安装基准，所有接口尺寸均经过实车匹配验证，与原车后摇臂转轴、换挡拉杆、后制动泵的对接精度达到100%，无需额外打孔或修改原车结构即可完成装配。模型完整还原了脚踏总成的全部结构细节：主体脚踏支架采用高强度铝合金锻造件的结构特征，建模时还原了支架上的轻量化镂空结构、加强筋布局以及安装螺栓的沉孔定位，金属表面做了阳极氧化质感的材质区分，黑色脚踏护板与银色金属支架形成清晰的材质层次；脚踏杆表面还原了防滑滚花纹理，端部的橡胶阻尼套、折叠脚踏的回弹转轴结构都做了精细化建模，换挡连杆与制动拉杆的鱼眼轴承、调节螺纹、锁紧螺母都完整复刻，甚至连原厂结构中容易被忽略的摇臂轴垫片、衬套结构都逐一还原，避免装配时出现垫片干涉、行程不足的设计错误。设计过程中同步考虑了机械传动的联动逻辑，将换挡拉杆与发动机换挡臂的运动行程做了匹配校验，后制动踏杆的踩踏角度、回弹弹簧的安装位置都按照实车操作逻辑做了运动仿真验证，同时预留了OEM后刹母版的安装位，兼容不同版本的后制动泵改装需求。渲染阶段采用工作室中性光环境，金属部件做了轻微的磨砂金属质感处理，橡胶部件还原了哑光防滑的材质特性，整体效果清晰展现部件的结构细节与装配关系，可直接用于改装方案展示、零部件加工参考以及机车改装的教学演示使用。
