VCC2019参赛机器人结构设计作品

　　这套参赛机器人结构的设计，最初锚定的是短周期高强度作业场景下的动作可靠性需求，在有限的设计周期内，需要平衡结构刚性、动作响应速度与装配调试便利性，所有结构件的选型与排布都围绕赛场实际作业流程展开。从实际应用场景来看，这类竞赛类机器人需要在划定的作业区域内完成物料拾取、定点转运、精准投放等连贯动作，作业过程中会频繁启停、转向，甚至存在与场边防护、其他参赛装置发生轻微剐蹭的可能，因此结构设计阶段就将抗冲击性能作为核心考量指标，主体承载框架采用镂空式型材拼接结构，在保证整体刚性满足动作负载要求的前提下，尽可能降低整机自重，减少行走驱动单元的负载压力，提升转向与启停的响应速度。

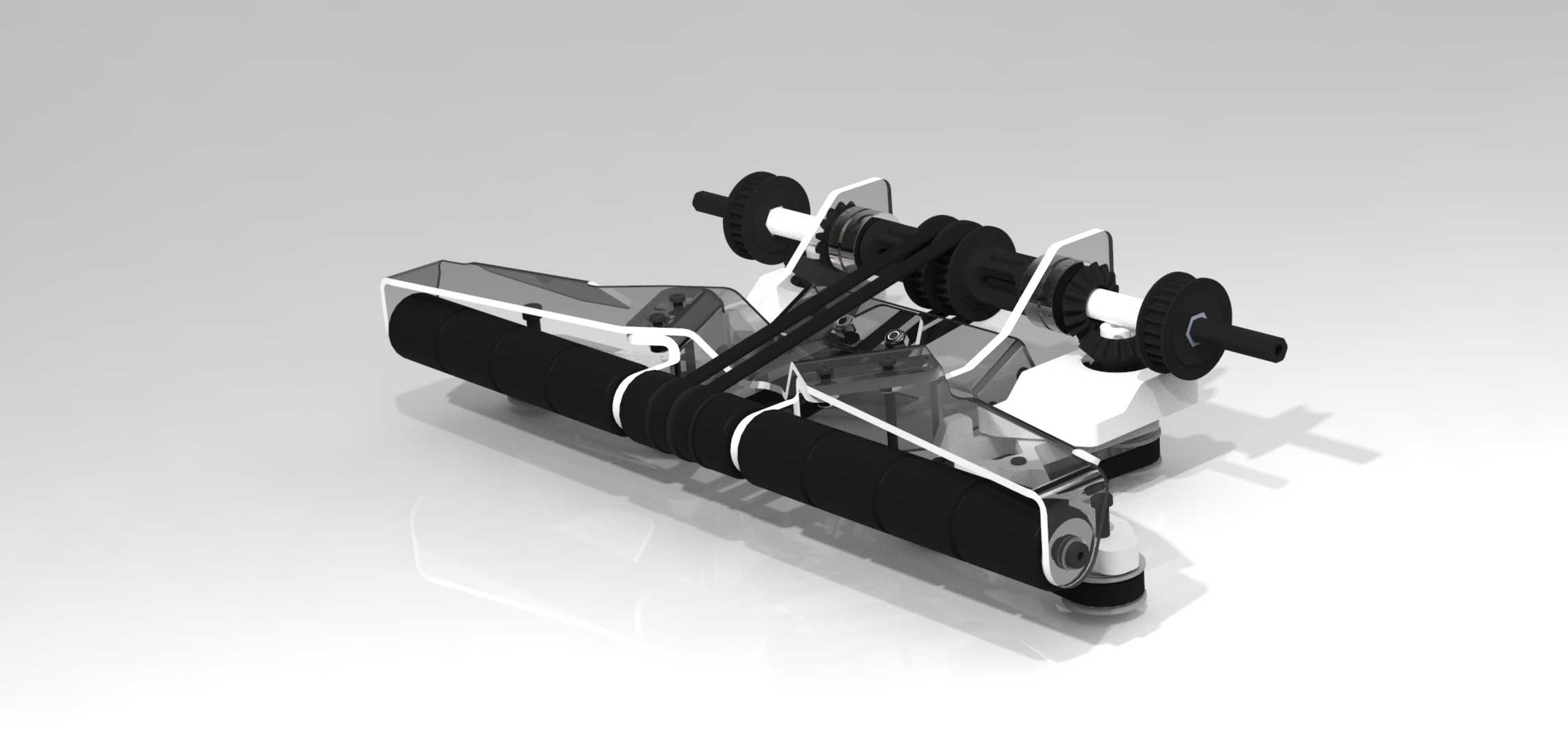

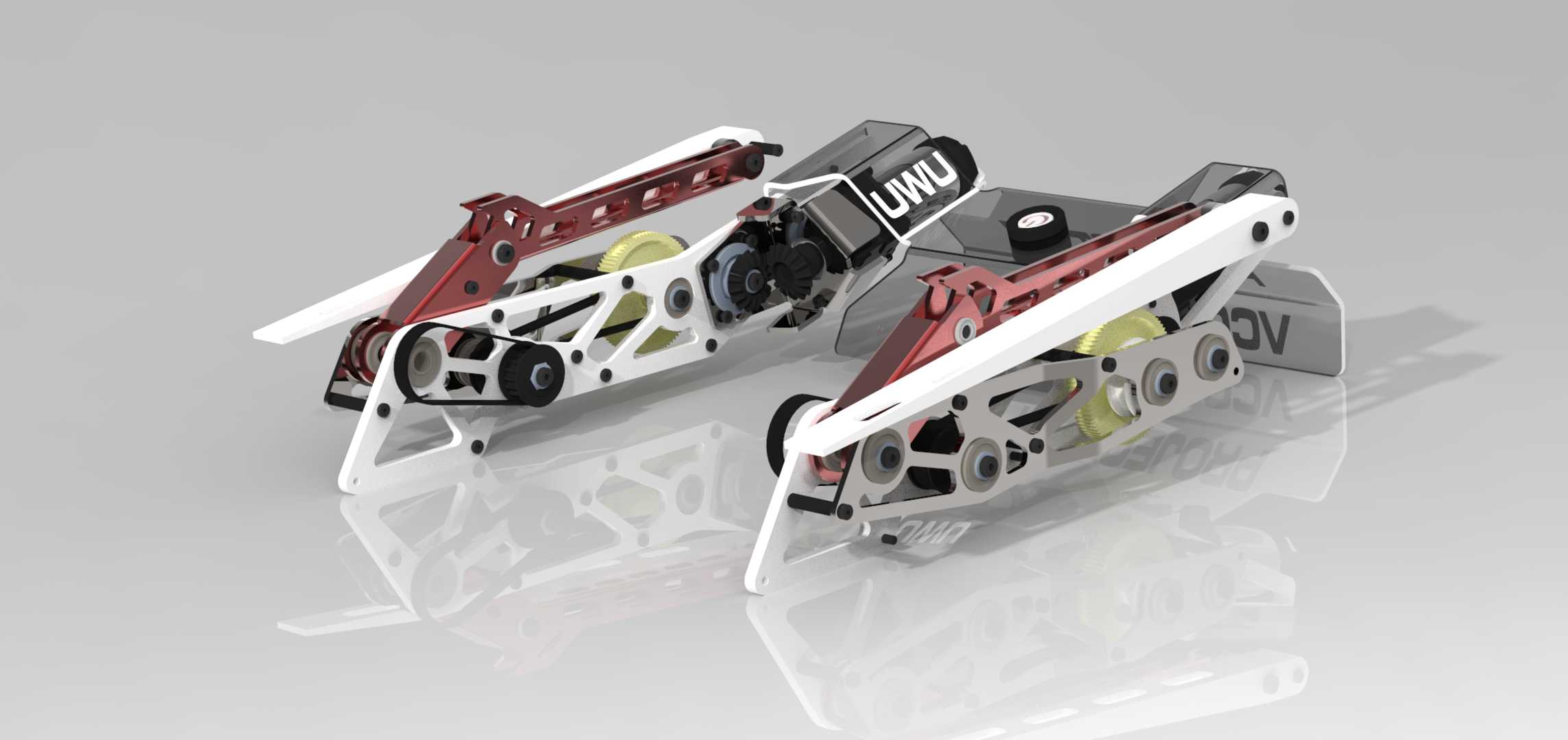

　　从功能特性层面拆解，整机的动作执行单元分为行走模块、拾取模块、姿态调整模块三个独立子系统，各模块之间通过标准化的连接接口实现装配，既方便赛前快速调试更换易损件，也能根据不同赛段的任务要求快速调整功能模块的安装位置。行走模块采用对称式轮组布局，轮距与轴距的参数设定充分考虑了赛场通道的宽度边界，保证在狭窄通道内转向时不会发生轮组剐蹭赛道边缘的情况，轮组安装座预留了高度调节余量，可根据赛场地面的实际平整度调整底盘离地间隙，避免因地面起伏导致的底盘卡滞。拾取模块的执行端采用自适应夹取结构，夹爪的开合行程覆盖了赛项要求的所有物料尺寸范围，夹爪接触面做了防滑纹理处理，在夹取不同材质、不同表面粗糙度的物料时都能提供足够的握持力，不会出现高速转运过程中物料脱落的问题。姿态调整模块负责调整拾取机构的高度与水平角度，传动结构采用低背隙的齿轮组配合直线导轨，保证动作定位精度满足赛项的投放误差要求，所有传动部位都预留了润滑注油点位，方便赛前快速维护，避免长时间连续作业出现传动卡滞。

　　设计思路上，没有盲目追求复杂的多自由度结构，而是在满足所有赛项动作要求的前提下尽可能简化传动链路，减少不必要的运动副，从根源上降低故障发生的概率。整机的外形尺寸严格匹配赛项划定的设备初始摆放区域边界，长宽高尺寸都预留了足够的安全余量，不会出现赛前检核时尺寸超标的问题，所有外凸的结构件都做了圆角钝化处理，既避免剐蹭赛场设施，也能在发生碰撞时分散冲击力，保护核心传动部件不受损。电气元件的安装位全部设置在底盘框架的内侧区域，走线全部沿型材内部空腔排布，外部没有裸露的线束，避免动作过程中线束被运动部件勾扯造成线路故障，电气安装板采用快拆式结构，仅需拧下两颗固定螺丝即可将整个电气控制单元整体拆下，方便故障排查与元件更换。

　　从安装边界的角度考量，整机所有功能模块的安装都采用统一规格的连接紧固件，装配时不需要特殊的定制工具，使用常规内六角扳手即可完成全机组装，各模块的安装定位都设计了定位销孔，装配时不需要反复调整位置即可保证装配精度，大幅缩短赛前的装配调试时间。底盘下部预留了电池组的安装仓位，仓位尺寸适配常规的竞赛用动力电池规格，仓位周围设计了缓冲减震垫，能吸收行走过程中产生的震动，避免电池因持续震动出现接插件松动的问题。整机的重心经过反复调校，全部落在轮组支撑边界的几何中心位置，即使在大加速度启停、急转向的工况下也不会出现侧翻风险，夹取机构伸展到最大作业半径时，整机的重心偏移量也控制在稳定支撑范围内，不需要额外增加配重块来平衡重心，进一步控制了整机的自重。

　　在细节处理上，所有结构件的连接部位都设计了应力释放结构，避免长期受交变应力作用出现结构疲劳断裂的问题，易损的传动部件比如轮组胶皮、夹爪防滑垫都采用快换结构，不需要拆解主体框架即可在几十秒内完成更换，应对赛场突发故障的容错能力更强。整机的维护可达性做了充分优化，所有需要频繁调试、检查的部位都没有其他结构遮挡，伸手即可操作，不需要拆解周边部件就能完成参数调整与状态检查，这在分秒必争的竞赛场景下尤为重要。
