电脑CPU塔式侧吹热管散热器结构设计

这款风冷散热器主要面向台式电脑主机的CPU散热场景，是DIY装机、紧凑型机箱搭建、高性能办公与游戏主机配置中的核心散热部件，承担着将CPU运行产生的热量快速传导至空气、维持处理器在合理工作温度区间的核心作用，能够适配多数中高端台式处理器的解热需求，避免因积热导致的处理器降频、运行卡顿甚至硬件损坏问题。

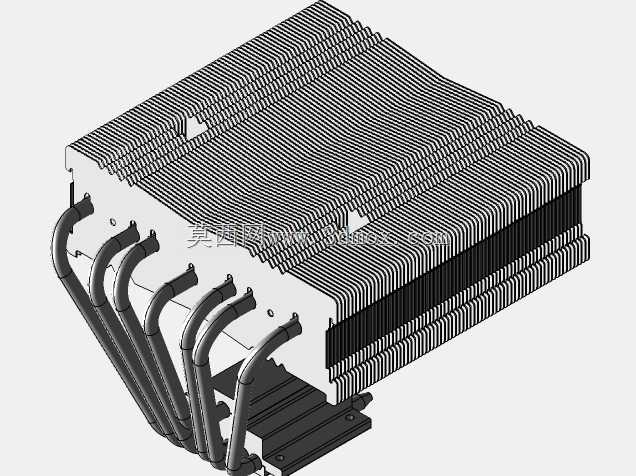

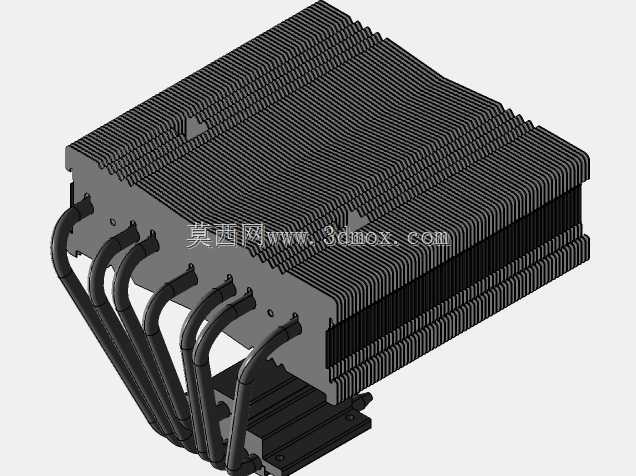

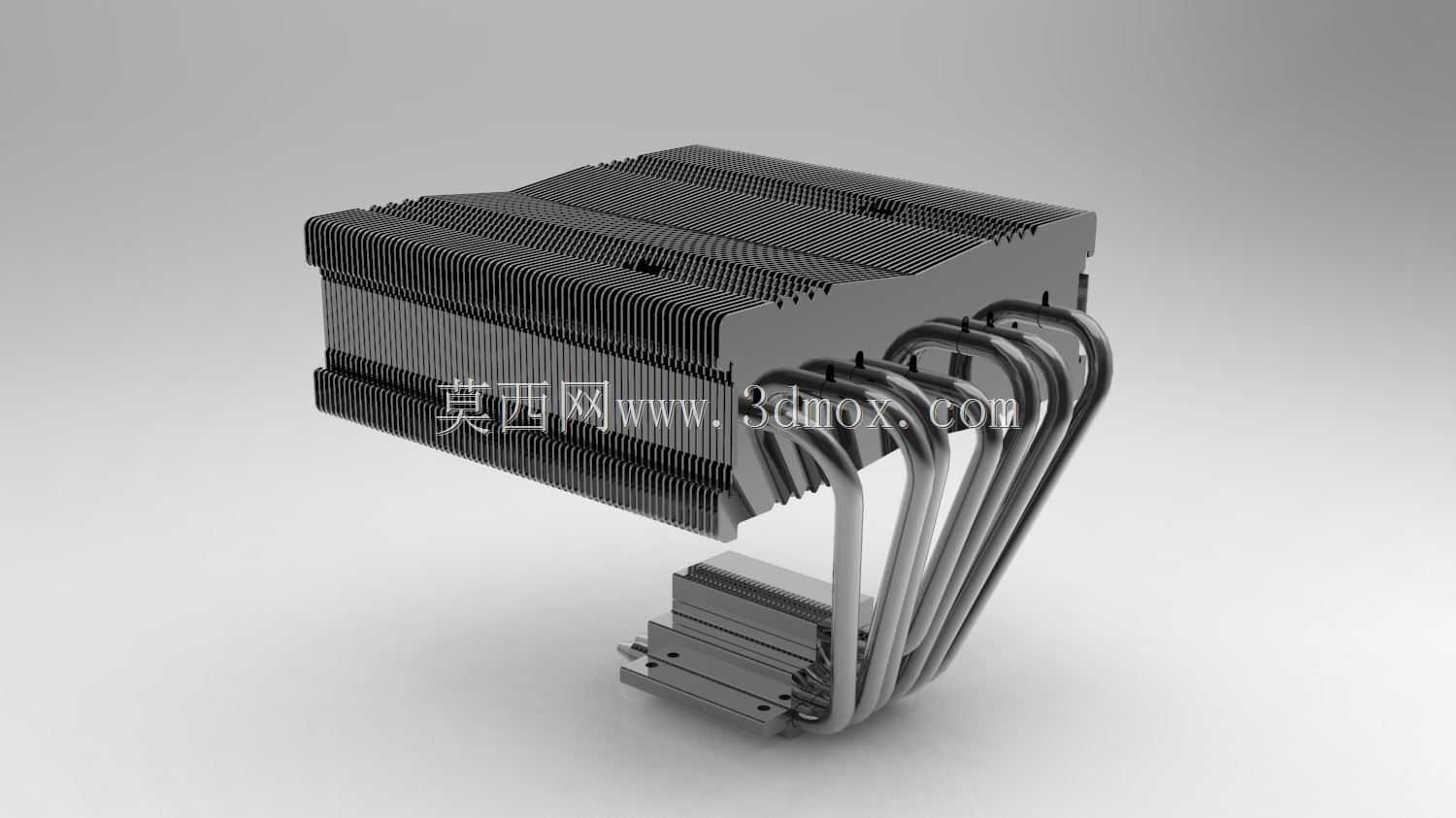

产品采用塔式侧吹的结构布局，整体设计围绕“高效导热+低风阻+小机箱兼容性”三个核心方向展开：底部为纯铜铣平的接触底座，能够与CPU顶盖紧密贴合，减少接触热阻，底座直接连通六根弯曲成型的U型热管，热管采用烧结毛细结构，内部填充相变工质，依靠工质的蒸发冷凝循环实现热量的快速远距离传导，将底座吸收的CPU热量快速输送到上层的鳍片组区域。鳍片采用穿fin工艺与热管紧密结合，大面积的铝制散热鳍片通过密集的等间距排布，在有限的体积内拓展出足够的散热接触面积，同时鳍片边缘做了折边与导流处理，能够引导风扇吹出的气流均匀穿过鳍片间隙，减少风阻与乱流，提升热交换效率，让气流携带的热量能够快速排出鳍片区域。

在安装边界与尺寸设计上，这款散热器做了针对性的优化：热管采用非对称的弯曲走位设计，避开了主板内存插槽的高位区域，安装后不会遮挡高马甲内存，解决了传统塔式散热器与 tall 内存的安装冲突问题；整体高度控制在紧凑型机箱的兼容阈值内，能够适配多数中塔、甚至部分ITX小机箱的内部安装空间，安装扣具覆盖了主流的桌面处理器平台，固定压力经过调校，既能够保证底座与CPU顶盖的紧密贴合，又不会因压力过大损坏处理器PCB或顶盖。整体结构没有冗余的装饰部件，所有造型设计都服务于散热效率与安装兼容性，鳍片组的分层排布也平衡了散热能力与自身重量，避免长期使用后因主板承重过大出现变形问题，热管的弯曲弧度经过精准计算，在实现避让结构的同时尽可能减少热管的弯折角度，避免因弯折过大导致热管内部毛细结构受损、导热效率下降的问题，能够在低转速风扇的搭配下实现足够的解热能力，兼顾散热性能与运行噪音控制，适合追求静音与稳定性的装机场景使用。
