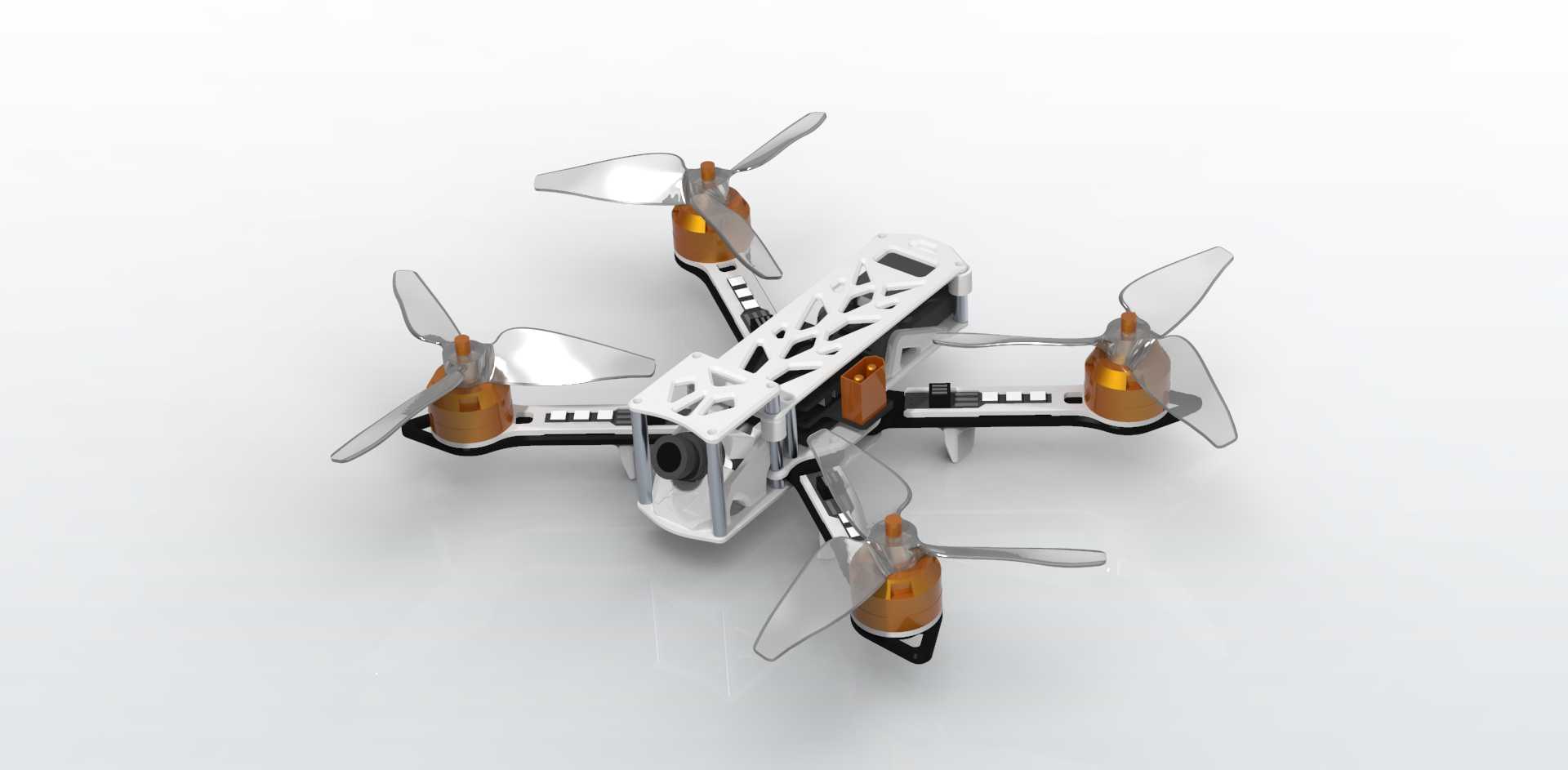

模块化215mm轴距FPV四旋翼飞行器结构设计

这款四旋翼飞行器采用215mm标准轴距设计，定位穿越机竞速与近景FPV航拍场景，机架结构充分考虑了炸机后的快速维修需求，将机臂与主体机架做了模块化拆分设计，单个机臂断裂后无需更换整个机架主体，仅需单独替换对应损坏的机臂部件即可快速恢复飞行状态，大幅降低日常使用的维护成本与维修耗时。机架主体采用镂空桁架式结构设计，在保证整体结构刚度的前提下尽可能削减非受力区域的材料余量，既可以适配3D打印PLA、ABS等塑料材质的快速自制加工，也支持碳纤维板材的切割生产，不同加工条件下的制作者都可以根据自身手头的材料选择对应的加工方式，不需要额外定制特殊规格的型材。动力安装位采用标准的16mm孔距电机座设计，适配市面上主流的22系列无刷电机安装，搭配5英寸螺旋桨可以获得足够的推力储备，机臂末端预留了桨叶保护的安装余量，日常近距飞行时可以加装保护圈避免桨叶碰撞障碍物直接损毁。机身前部预留了标准的FPV摄像头安装位，支持19mm宽度的微型摄像头固定，摄像头安装角度可以在0到45度之间自由调整，适配不同飞行速度下的视角需求，机身中部的分层结构预留了飞控、电调、图传、电池的安装空间，飞控安装位采用30.5*30.5mm的标准孔位，兼容市面上绝大多数主流的穿越机飞控与电调安装，不需要额外做打孔改装。电池安装位设计在机身重心位置，采用绑带固定方式，可以适配不同容量的3S到4S锂电池，调整电池前后位置即可快速配平整机重心，避免飞行过程中出现重心偏移导致的操控手感偏差。机架的所有连接位置都采用沉头螺丝固定，螺丝头完全埋入机架表面不会突出，既可以降低飞行过程中的空气阻力，也能避免螺丝突出剐蹭到其他部件或者在炸机时直接被撞弯。机臂与主体的连接位置做了加厚的受力加强筋设计，日常飞行中的普通碰撞不会导致连接位置断裂，只有机臂末端受到直接撞击时才会在预设的应力释放位置断裂，避免冲击力传递到机架主体损坏核心的飞控与图传部件。起落架采用一体化的短脚设计，在保证降落时可以缓冲冲击力保护底部摄像头与图传天线的前提下，尽可能降低起落架的高度与迎风面积，减少高速飞行时的风阻影响。整机的布线槽设计在机架内部的镂空通道中，所有电调与电机的连接线都可以从机架内部穿过，不会有电线外露在机架表面，既可以避免飞行中电线被气流吹动产生震动影响飞行稳定性，也能防止炸机时电线被螺旋桨打到断裂。这款结构设计充分考虑了业余爱好者自制与小批量生产的双重需求，所有板材零件都可以通过平面切割加工完成，不需要复杂的曲面加工工艺，3D打印的零件也没有大角度的悬空结构，普通FDM打印机不需要支撑就可以完成打印，制作门槛极低。在实际飞行场景中，这款机架既可以满足日常休闲飞行的航拍需求，也可以通过更换更高KV的电机搭配高倍率电池完成竞速穿越飞行，模块化的设计让用户可以根据自身的使用需求灵活更换不同的部件，不需要重新制作整个机架。安装边界上，整机组装完成后的最大外轮廓尺寸为270*270*60mm，不含电池的整机重量可以控制在120g以内，搭配1300mAh锂电池的起飞重量在300g左右，推重比可以达到8以上，具备充足的动力冗余完成各种特技飞行动作。
