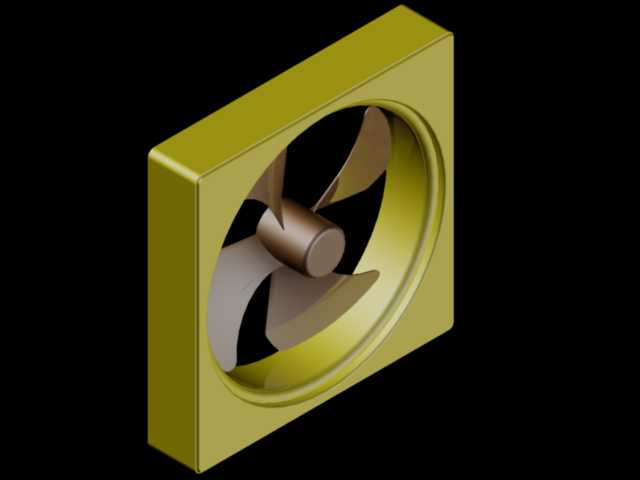

方形嵌入式轴流排气通风扇结构设计

在民用厨卫、工业电气柜、小型设备舱、密闭仓储隔间这类需要定向空气置换的场景里，这类方形嵌入式排气扇的应用覆盖率极高，不同于管道式离心风机的高风压长距离送风特性，这类轴流结构的排气扇主打短路径直排、低安装成本、小空间适配的核心优势，很多场景下不需要复杂的风道转接，直接嵌入预留的安装洞口就能完成固定，大幅降低现场施工的改造成本。从结构设计逻辑来看，这款排气扇采用一体化方形外框作为承载主体，外框边缘做了等宽的安装止口，安装时可以直接搭在洞口的预制边框上，不需要额外做复杂的吊装支架，止口的宽度经过匹配常规墙体、柜体板材的厚度设计，能覆盖多数民用建筑隔墙、设备柜体侧板的安装尺寸，外框的内圈做了圆弧过渡的导流圈，这个结构不是单纯的造型修饰，而是可以减少风叶高速旋转时叶尖位置的紊流生成，降低气流在框体内部的涡流损耗，直接提升排风效率，同时还能切割叶尖处的异常气流脉动，降低运行过程中的气动噪音。核心的风叶采用多叶片大扭角轴流设计，叶片的扭角从叶根到叶尖做了渐变处理，叶根位置扭角更大，适配轮毂处较低的线速度，保证根部区域也能有效推动气流，避免轮毂附近出现气流死区，叶尖位置扭角收窄，匹配外圈更高的线速度，避免叶尖位置气流过载导致的能耗上升，叶片的前缘做了小圆角钝化处理，后缘做了薄边切角，这种细节处理能减少叶片切割空气时的尖锐噪音，同时降低叶片表面的附面层分离概率，提升运行稳定性。轮毂部分采用短圆柱凸台结构，直接和外框中心的电机安装位配合，安装位预留了标准的电机固定孔位，适配常规的单相交流异步电机或者低压直流无刷电机，设计时已经考虑了电机的散热间隙，轮毂和电机外壳之间预留了足够的空气流通通道，电机运行时产生的热量可以直接被带动的气流带走，不需要额外设计独立的散热结构，简化整体装配流程。从安装边界来看，方形外框的四个角预留了沉头安装孔，安装时可以直接用自攻螺丝穿过孔位固定在墙体或者柜体的安装面上，沉头结构可以保证螺丝安装完成后不会突出框体表面，避免影响外侧防护网的安装，也不会在运输过程中因为突出的螺丝刮蹭其他部件。外框的厚度控制在较薄的尺寸区间，不会在墙体或者柜体两侧突出过多，适配嵌入式安装的美观需求，同时框体的加强筋做在背部非外观面，既保证了整体结构强度，避免安装时拧紧螺丝导致框体变形，又不会影响正面的外观整洁度。实际使用过程中，这类排气扇的气流方向垂直于安装面，直排路径下的风阻极小，在相同功率下比带弯头的排风结构风量高出15%到20%，非常适合需要快速排出异味、余热、浮尘的场景，比如家庭厨房的辅助排风、卫生间的潮气排出、电气柜内部的热量散出、小型设备舱的空气循环，都能看到这类结构排气扇的应用。设计过程中需要重点关注风叶和导流圈的同轴度公差，同轴度偏差过大的话，不仅会导致运行时的振动和噪音上升，还可能出现叶尖刮蹭导流圈的故障，因此在建模时就需要给风叶和导流圈之间预留合理的安全间隙，间隙过小容易出现刮蹭，间隙过大则会导致叶尖漏风，降低排风效率，这个间隙值需要结合常用的塑料件成型公差、电机轴的跳动公差综合确定，不能随意设定。另外外框的安装止口平面度也需要在建模时做公差约束，如果止口平面度偏差过大，安装后框体和安装面之间会出现缝隙，导致部分未经过滤的气流从缝隙短路回流，降低实际排风效果，因此在框体背部的加强筋布局上，需要保证螺丝锁紧位置的刚度，避免锁紧螺丝时框体发生翘曲变形。风叶的动平衡考量也需要在设计阶段纳入，叶片的周向分布角度误差、单叶片的重量偏差都需要控制在合理范围内，否则高速旋转时会产生明显的振动，传递到安装面后会产生共振噪音，缩短电机的使用寿命，因此建模时每个叶片的曲面都是通过阵列生成，保证各个叶片的型面完全一致，减少后续动平衡校正的工作量。
