创意螺旋底座落地式小型电风扇结构设计

　　这款小型立式风扇的设计，最初是针对桌面旁、床头边这类小范围送风场景做的优化，区别于常规落地扇厚重的圆形底盘，它采用单杆弯折形成的螺旋支撑底座，在实际使用场景里能很好适配狭窄的摆放空间，比如宿舍书桌侧边、出租屋床头柜旁的缝隙位置，不需要预留整块圆形底盘的放置区域，螺旋结构的接触段能顺着地面贴合，哪怕是略有不平整的瓷砖、木地板表面，也能通过自身弯折的金属杆形变抵消部分平面度误差，不会出现常规硬塑料底盘放不稳容易晃动的问题。

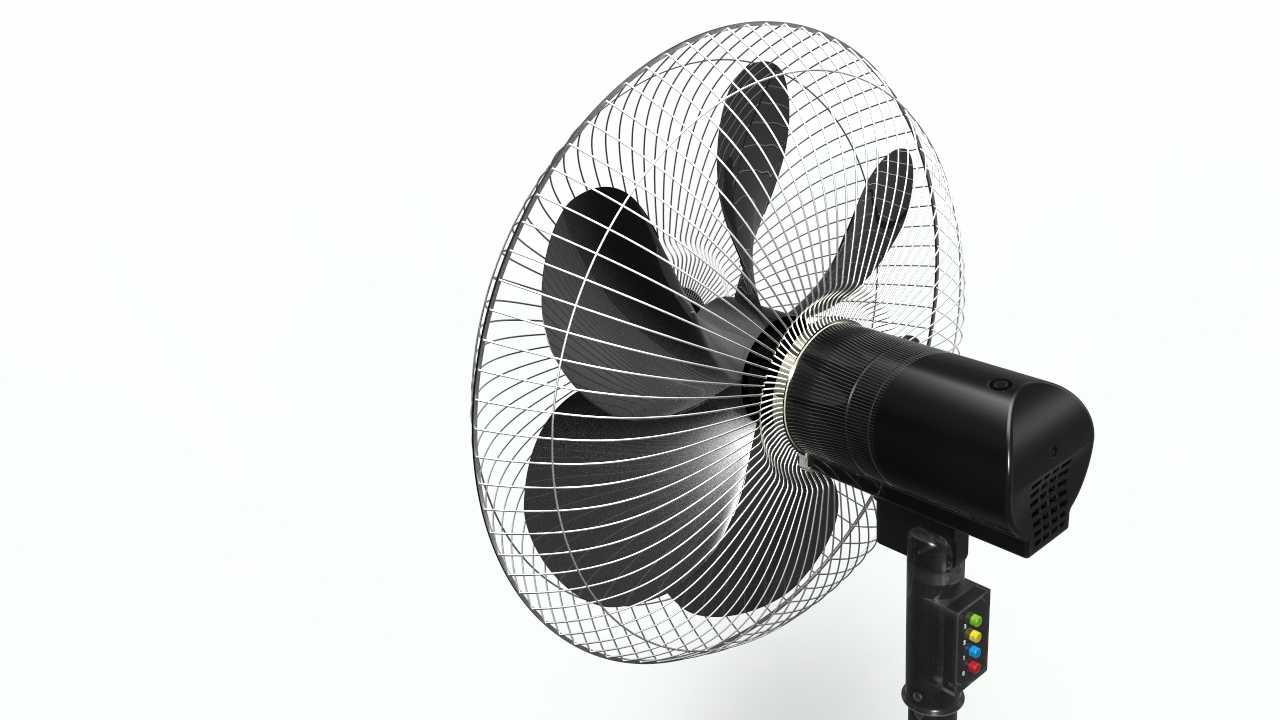

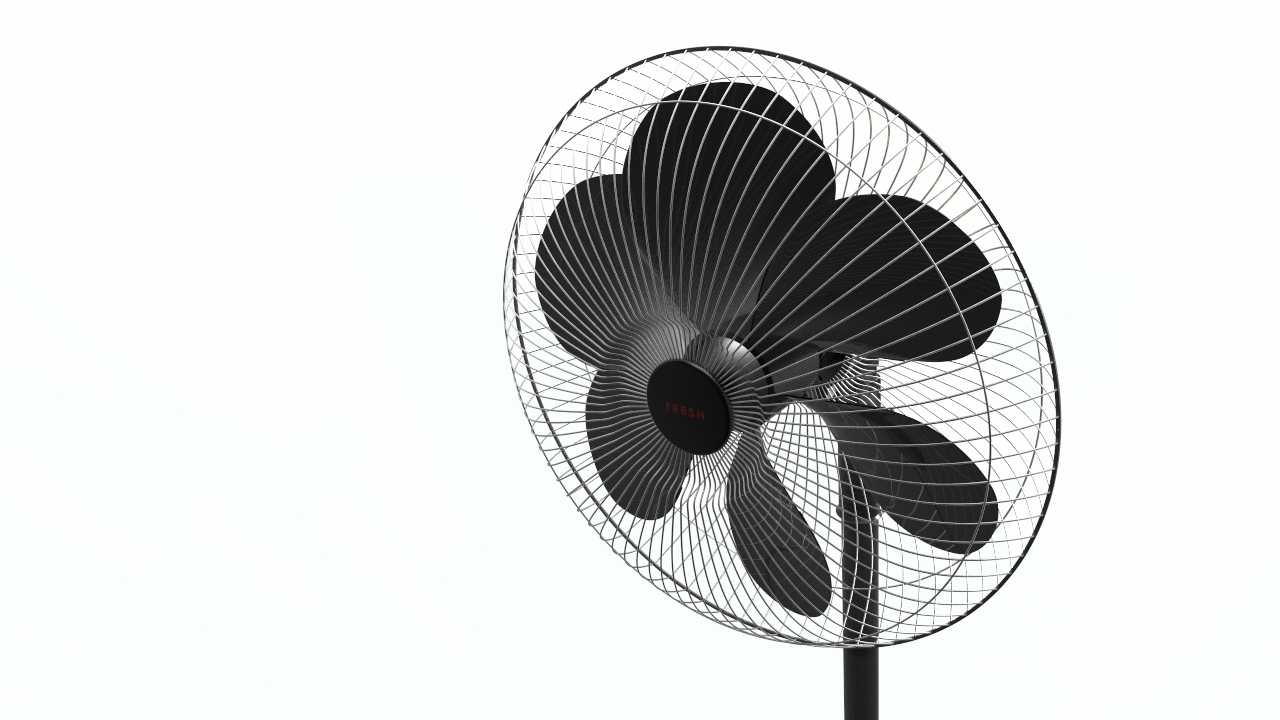

　　从功能特性来看，这款风扇定位近距离柔风送风，扇叶采用五瓣花型的曲面设计，和常规平直扇叶不同，每片扇叶的出风角度做了渐变处理，靠近扇叶中心的区域倾角更小，边缘区域倾角稍大，转动时能把气流打散成多层流速的风团，不会出现直吹人体时的硬风感，适合长时间近距离使用，比如夏季伏案工作时放在身侧，送风覆盖范围刚好能覆盖上半身区域，不会因为风量过大吹得桌面纸张乱飞。扇头部分的网罩采用细钢丝径向排布结构，网圈的间隙控制在8毫米以内，既能够保证气流顺畅通过，又能避免手指误触扇叶造成安全隐患，网罩的前后圈采用卡扣式连接，不需要额外螺丝固定，日常拆卸清理扇叶积灰的时候不需要借助工具，徒手就能拆开网罩，维护便利性比常规螺丝固定的网罩好很多。

　　设计过程中首先确定的是整体的尺寸边界，整机高度控制在750毫米左右，比常规1.2米以上的落地扇矮一截，刚好适配坐姿状态下的送风高度，不需要大幅度调整仰头角度就能把风送到人体面部、上胸位置。扇头的直径设定为300毫米，属于小尺寸扇头，对应的送风距离在1.5米到2米之间，刚好满足单人使用的空间范围，不会因为扇头过大造成不必要的风量浪费。支撑立杆采用直径16毫米的薄壁金属管，管壁厚度1毫米，既能够保证足够的支撑强度，不会因为扇头转动产生的震动出现立杆晃动感，又能控制整体重量，整台风扇重量不到3公斤，挪动位置的时候单手就能提走，比常规厚重底盘的落地扇轻便很多。

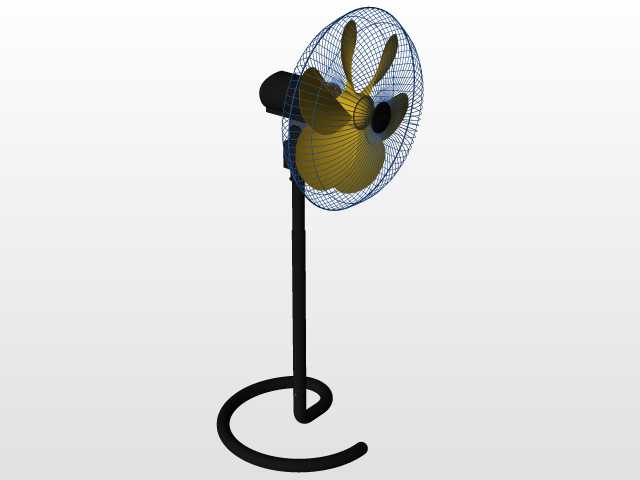

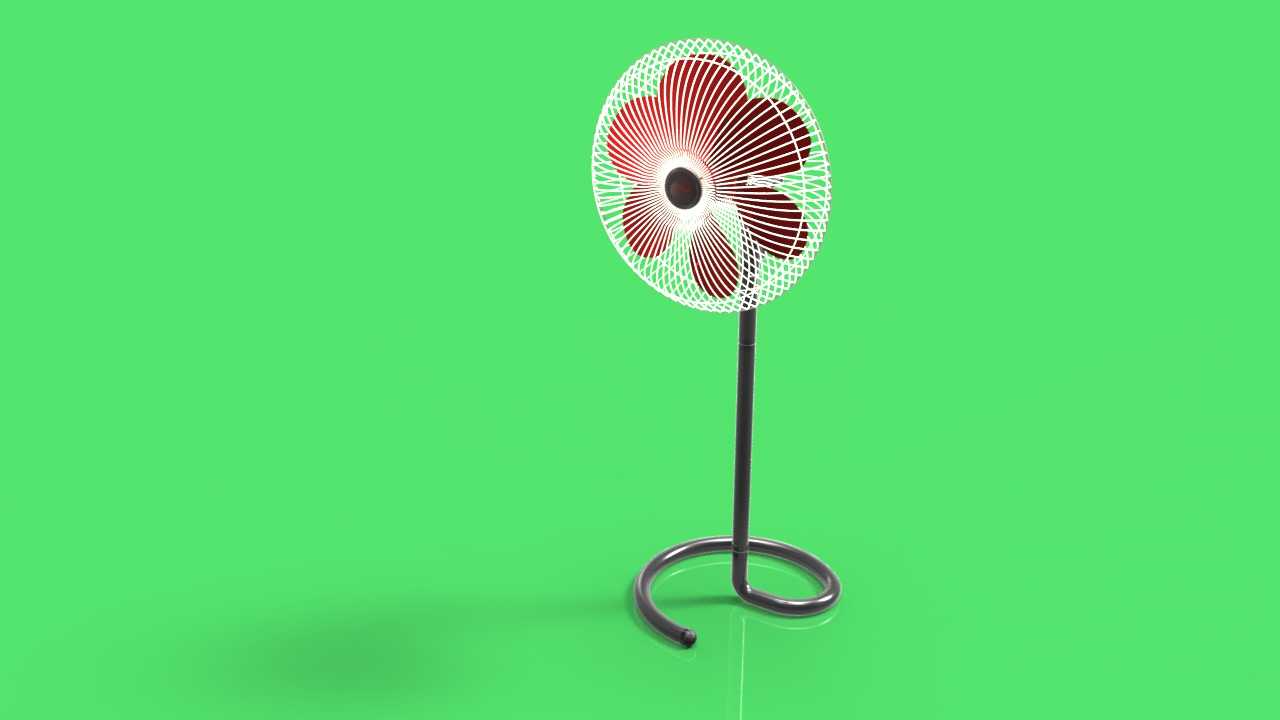

　　螺旋底座的设计是整个结构的核心部分，在建模阶段反复调整了螺旋的圈数和弯折半径，最终确定为一圈半的螺旋结构，螺旋的最外圈直径控制在220毫米，比常规落地扇350毫米以上的底盘直径小了近三分之一，螺旋末端做了圆弧收边处理，不会出现尖锐的金属切口刮花地板或者勾扯电线的问题。底座和立杆的连接位置采用一体弯折成型，没有额外的焊接接头，避免了长期使用后焊接位置生锈断裂的风险，金属管表面做了喷塑处理，触感光滑同时耐潮耐锈蚀，哪怕是在南方梅雨季节的高湿度环境下使用，也不会出现表面涂层脱落、管壁生锈的问题。

　　扇头的俯仰调节结构采用阻尼转轴连接，调节角度范围在向上仰20度到向下俯15度之间，转轴的阻尼力经过调校，调整角度后能够稳定保持在设定位置，不会因为扇叶转动的震动出现扇头自动下垂的问题。扇叶和电机轴的连接采用D型轴孔配合，配合防松橡胶圈，安装扇叶的时候只需要对准D型切面插到底，再拧上紧固盖就完成固定，不会出现常规圆孔轴套容易打滑、扇叶转动偏心的问题。从安装边界来看，这款风扇不需要额外的墙面固定或者吊装，放置在平面上即可使用，摆放时只需要保证螺旋底座完全接触地面，后方预留100毫米的空间保证进风顺畅即可，对安装空间的要求极低，不管是租房场景、学生宿舍还是小型办公室工位都能适配。

　　实际结构验证阶段，针对螺旋底座的稳定性做了倾斜测试，将整机放置在10度倾斜的平面上，扇头调整到最大仰角位置，整机不会出现翻倒的情况，螺旋结构的配重分布经过优化，重心刚好落在螺旋圈的中心区域，哪怕是不小心碰到立杆，风扇也只会顺着螺旋的弧度小幅晃动，不会直接倾倒。扇叶的动平衡在建模阶段就做了配平处理，每片扇叶的重量差控制在0.5克以内，转动时的震动幅度极小，配合立杆底部的防滑橡胶脚垫，放在木质桌面上使用也不会产生共振噪音，低速运转时的噪音控制在30分贝以内，不会干扰工作或者睡眠。

　　和常规小型台扇相比，这款立式结构的风扇不需要占用桌面空间，螺旋底座可以放在桌下或者桌面侧边的缝隙里，立杆从缝隙中伸上来送风，能够最大化节省桌面使用面积，对于桌面堆满文件、设备的办公场景来说非常实用。整体的外观线条简洁流畅，没有多余的装饰结构，扇叶的花型设计在静止状态下也有一定的装饰性，不会像传统工业风扇那样外观生硬，放在家居环境里也能和装修风格适配。
