遥控航模用涵道式管道风扇结构

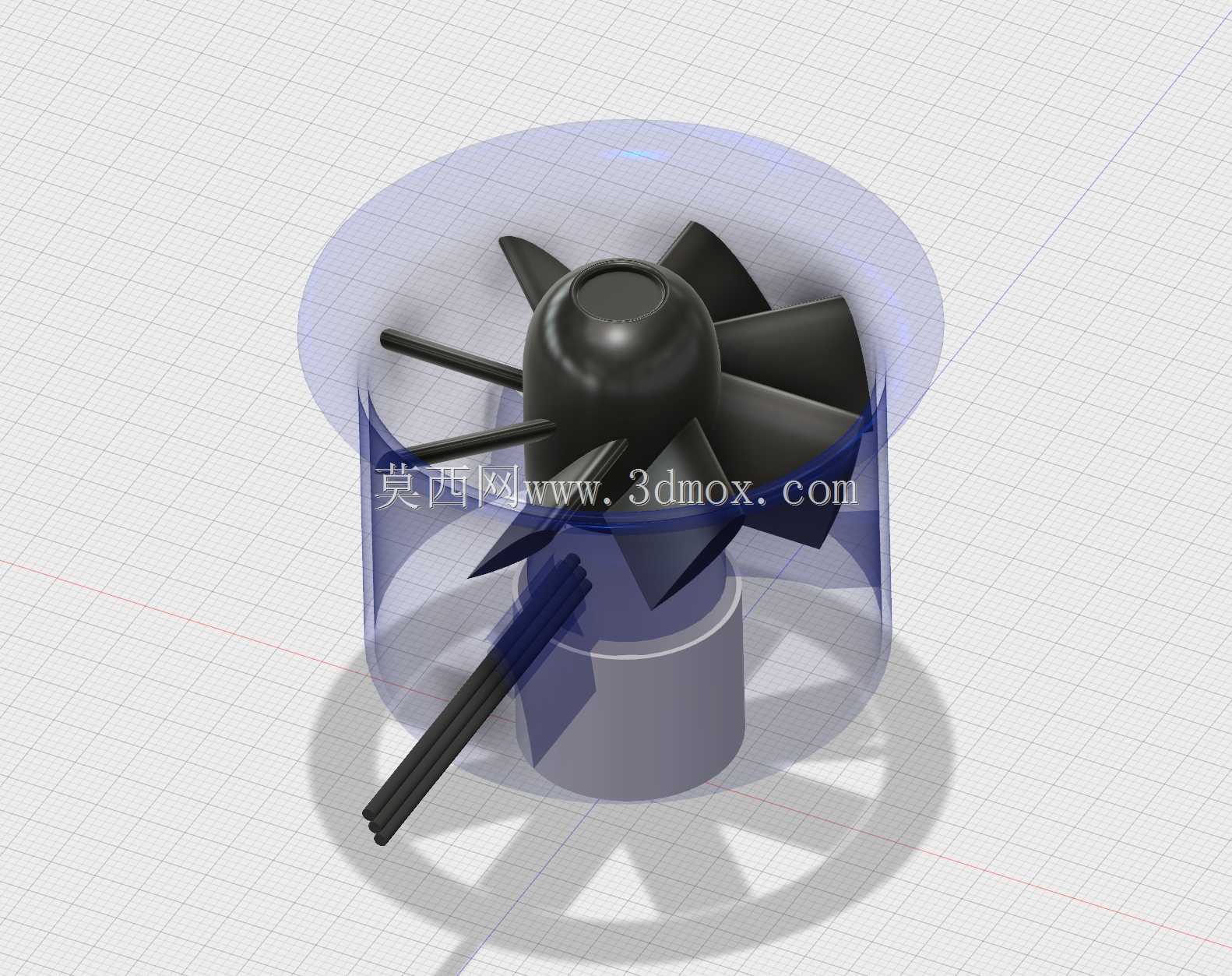

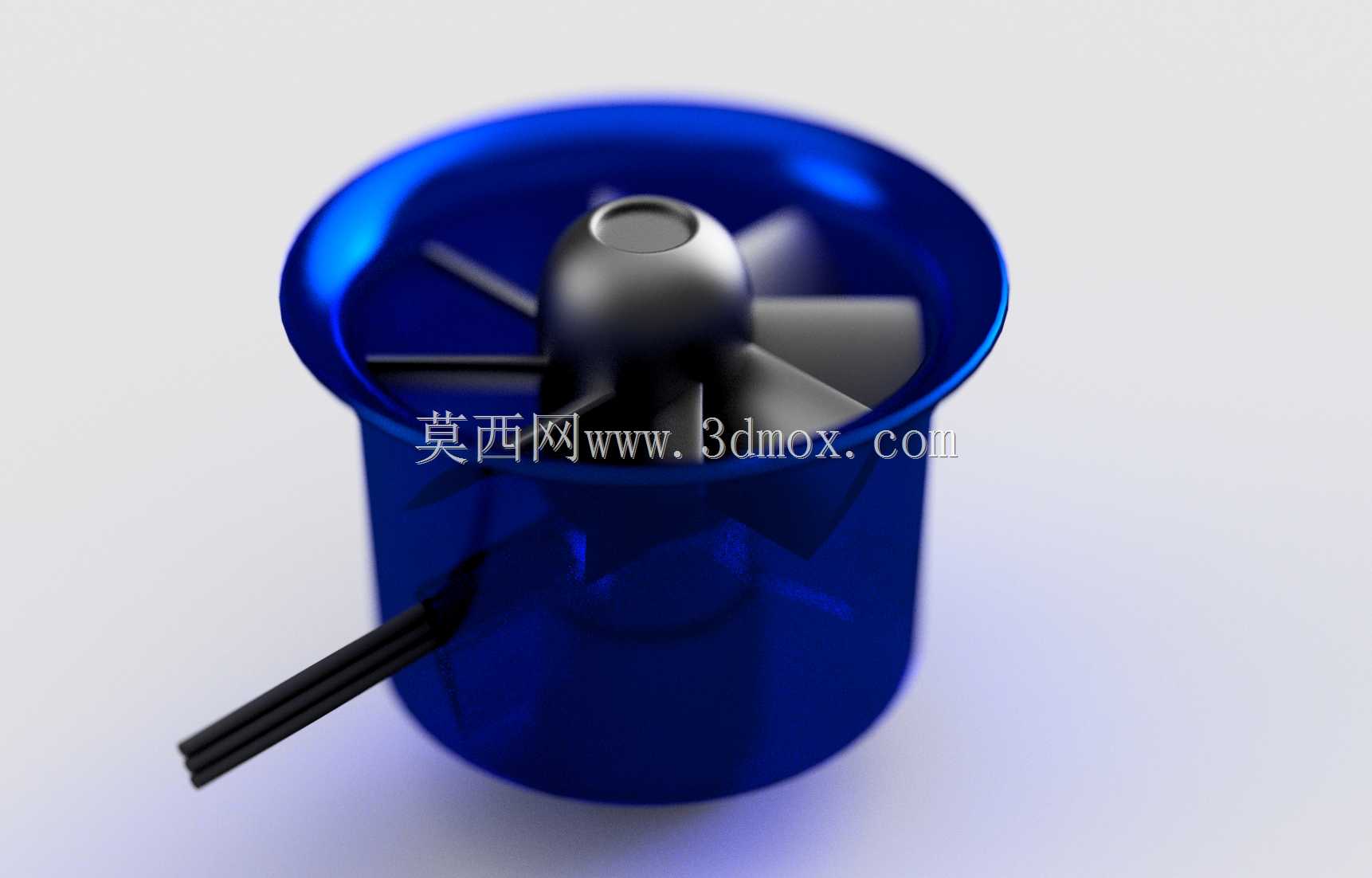

　　在航模动力系统的选型与结构设计环节，涵道风扇是适配固定翼航模、小型无人飞行器的核心推力部件，和外露螺旋桨相比，其将叶轮完全包裹在筒状风道内的结构，既可以降低高速转动下的桨叶气动噪声，也能避免桨叶剐蹭外物引发的结构损坏，在室内飞航模、像真机航模的改装与制作场景中应用十分广泛。这套涵道风扇的设计围绕气动效率与安装适配性展开，首先是风道部分的型线设计，采用了收敛式的内壁曲线，从进风口到叶轮安装位的内径逐步收窄，能够让进入风道的气流提前完成整流，减少气流紊流带来的效率损失，风道的壁厚控制在兼顾结构强度与轻量化的区间，外壁预留了走线槽位，用于布置动力电机的供电线路，避免线路外露干扰气流或者在飞行中被气流扯脱。叶轮部分采用了多叶片的轴流设计，

　　叶片的翼型经过气动优化，前缘做了圆弧过渡处理，能够降低低转速下的气流分离，叶尖和风道内壁的间隙控制在极小的范围内，减少叶尖漏流带来的推力损失，叶轮中心的整流罩采用了纺锤形的流线造型，能够打散电机安装位前方的滞止气流，让气流更顺畅地进入叶轮做功区域。安装边界上，这套涵道风扇的筒体外径适配常规航模的机身涵道舱安装尺寸，进风口端设计有定位凸缘，安装时可以直接卡入机身预留的安装位，不需要额外制作复杂的定位结构，出风口端的端面做了平切处理，能够和机身尾部的整流段平滑衔接，避免出现台阶引发的气流扰动。动力适配方面，叶轮的安装座匹配常规的航模无刷电机输出轴规格，安装时只需要将叶轮锁紧在电机轴上，再将电机固定在风道内部的电机安装座上即可，

　　电机安装座采用了多辐条的支撑结构，辐条的截面做了翼型修型，尽可能降低支撑结构对风道内气流的阻挡，同时保证足够的支撑强度，避免高转速下电机出现晃动引发的动平衡问题。实际使用场景中，这类涵道风扇可以根据搭配的电机KV值搭配不同规格的电池，适配不同起飞重量的航模机型，在像真机航模上使用时，包裹式的结构不会破坏机身的外形完整性，能够还原真机的外观细节，同时在飞行过程中，涵道结构的推力输出相比外露桨更加线性，在做特技动作时的动力响应更跟手，不容易出现桨叶失速导致的动力突降。设计过程中需要重点关注动平衡的匹配，叶轮在加工完成后需要做动平衡校正，避免高转速下出现振动，振动不仅会带来额外的功率损耗，还会引发机身结构的共振，影响航模的飞行稳定性，

　　甚至导致结构件疲劳损坏。另外风道内壁的光滑度也会直接影响气动效率，设计时内壁的表面粗糙度需要控制在较低的水平，减少气流和壁面之间的摩擦阻力，进风口的边缘做了圆角处理，避免尖锐边缘引发的气流进气畸变，保证不同飞行迎角下都能有稳定的气流进入风道，维持推力输出的稳定性。在小型垂直起降飞行器的测试平台搭建中，这类涵道风扇也可以作为动力单元使用，其紧凑的筒状结构更容易在机身内部布置，相比外露螺旋桨的布局，在飞行器起降过程中不容易碰到地面杂物，提升起降过程的安全性，多套涵道风扇组合使用时，也可以通过差速控制实现飞行器的姿态调整，不需要额外布置复杂的舵面结构，简化小型飞行器的结构设计。
